小型平皮带动力输送装置结构设计

　　这款小型平皮带输送装置，在轻工电子、食品包装、小型零部件加工的产线衔接环节应用十分广泛，很多时候产线工位之间的短距离物料转运，不需要大负载的重型输送设备，这类紧凑结构的皮带机刚好能适配狭窄的安装空间，完成工件在工序间的平稳传递。从实际使用场景来看，它常被布置在装配工位旁承接加工完成的小零件，或是对接检测设备的进出料端，输送表面平整不会刮伤工件表面，运行时噪音低，不会对车间作业环境造成额外干扰。

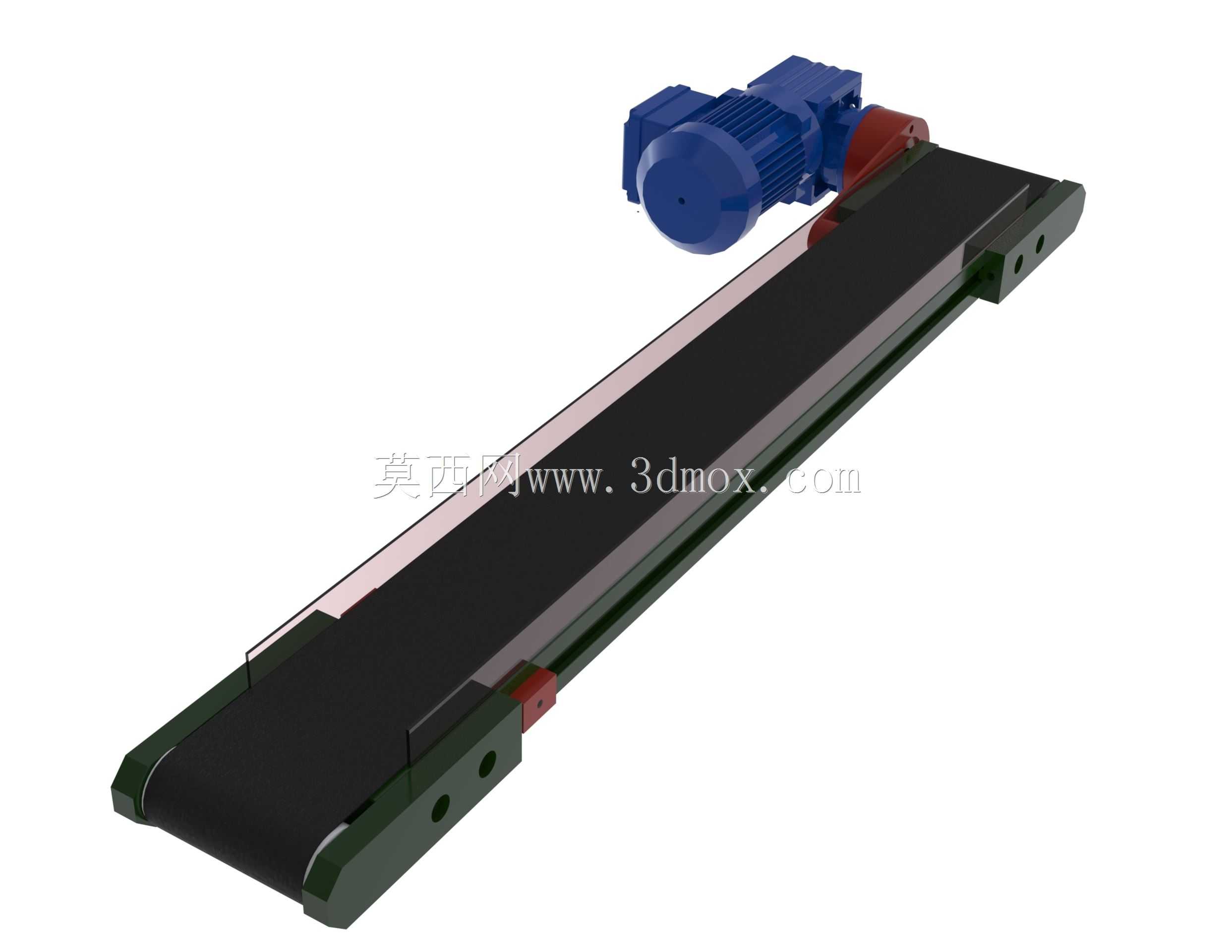

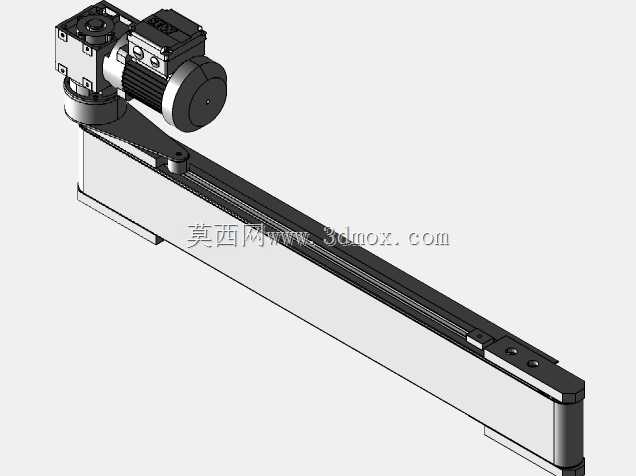

　　从功能特性上看，装置采用端部驱动的布局形式，驱动电机通过直连减速结构带动主动辊筒转动，依靠辊筒与皮带接触面的摩擦力带动皮带循环运转，从动端设置了张紧调节结构，可通过调整端部螺栓的进给量改变辊筒间距，补偿皮带长期运行产生的蠕变伸长，避免皮带打滑跑偏。机架两侧采用一体式折弯型材结构，既作为皮带的侧边防护，也承担整体的承载受力，型材上预留的安装孔位可直接对接工位台架或是配套的挡料、导向附件，不需要额外做焊接改装，现场安装调整的灵活度很高。皮带下方设置了连续的支撑托板，避免输送过程中皮带受物料重力下凹，保证输送面的平面度，对于尺寸较小、底面平整的工件，能保证输送过程中位置偏移量控制在很小的范围内，适配后续工位的定位取料需求。

　　设计过程中首先考虑的是安装边界的适配性，这类小型输送设备大多是嵌入现有产线的空隙位置，所以整体宽度控制在窄幅区间，长度可根据实际工位间距做模块化调整，驱动端的电机采用侧置布局，不会额外占用输送线首尾的安装空间，设备整体的重心偏低，固定在台架上运行时振动量很小，不需要做额外的地基固定。辊筒的直径选择经过扭矩匹配计算，在保证驱动摩擦力足够的前提下，尽可能缩小辊筒尺寸，减少端部的结构突出量，同时辊筒表面做了滚花处理，增大与皮带的接触摩擦系数，即使输送少量有一定重量的金属零件，也不会出现传动丢转的问题。

　　结构细节上，皮带两侧的机架边缘做了圆弧过渡处理，避免操作工人误碰时被锐边划伤，驱动端的传动部位设置了半包围的防护壳，将转动部件完全封闭，符合车间设备的安全防护要求。设备的进料端和出料端都做了小角度的倒角过渡，工件从其他设备滑到输送面上时不会出现卡滞，对于需要搭配光电传感器检测工件到位的场景，机架侧面预留的槽位可直接安装传感器支架，不需要在型材上二次打孔加工。日常维护时，只需要定期清理皮带表面的杂物，检查张紧机构的余量即可，因为结构没有复杂的多级传动，故障点很少，长期运行的维护成本很低。

　　从选型适配的角度来说，这款输送装置的输送速度可通过搭配不同减速比的减速电机调整，针对需要平稳输送的易碎工件可选择低转速配置，针对节拍较快的冲压、注塑工序出料可选择较高的运行速度，皮带材质也可根据输送物料的特性更换，比如输送有一定温度的工件可更换耐高温皮带，输送有静电防护要求的电子零件可更换抗静电皮带，整体结构的模块化程度很高，不需要改动主体机架就能完成不同工况的适配。安装时只需要保证机架整体的水平度，调整好两端辊筒的平行度，就能避免皮带运行时的跑偏问题，初次调试时先空载运行一段时间，观察皮带的运行轨迹，微调从动端的调节螺栓，让皮带始终处于机架的居中位置，之后带料运行就可以保持长期稳定的输送状态。
