概念型工作站机箱散热结构设计

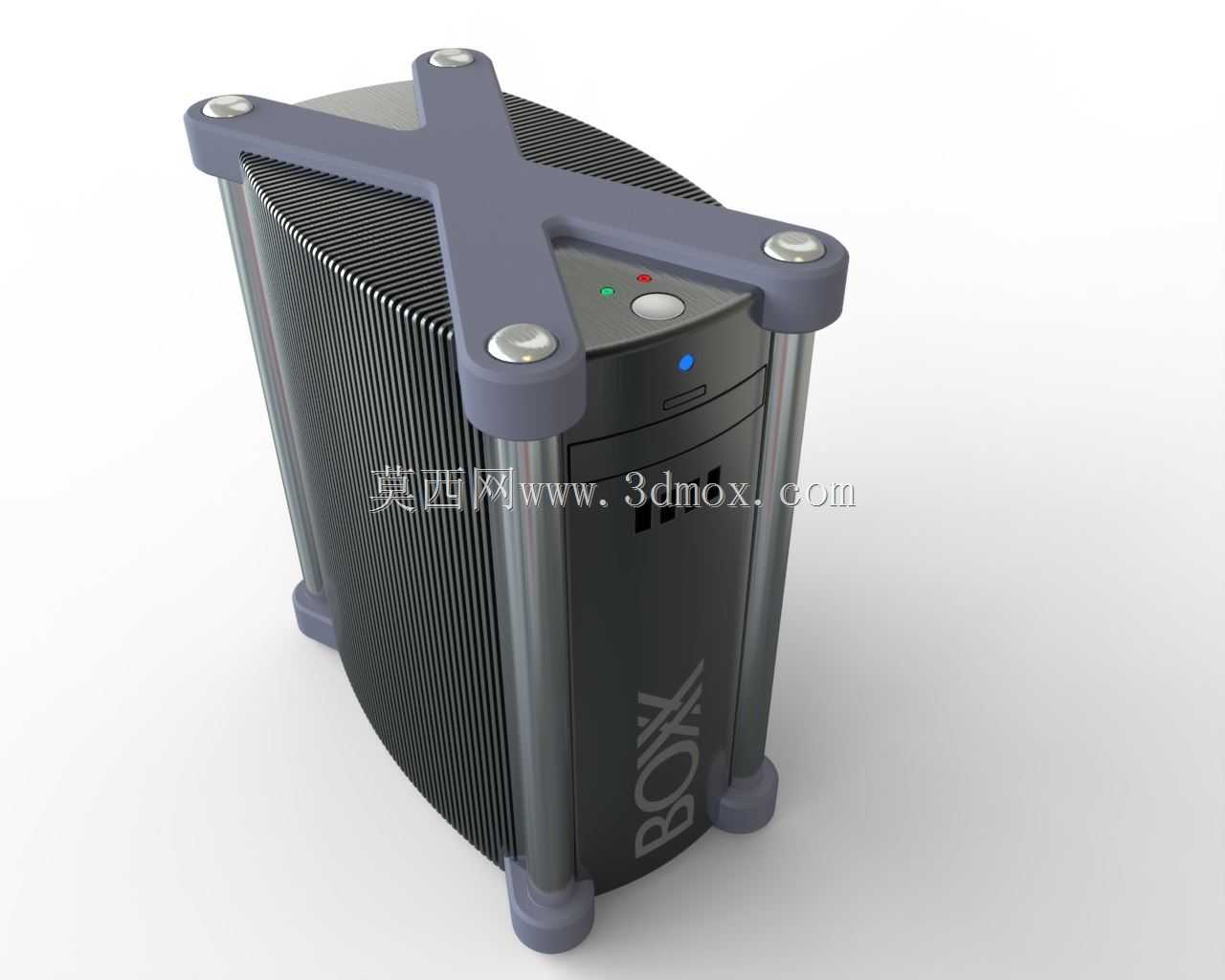

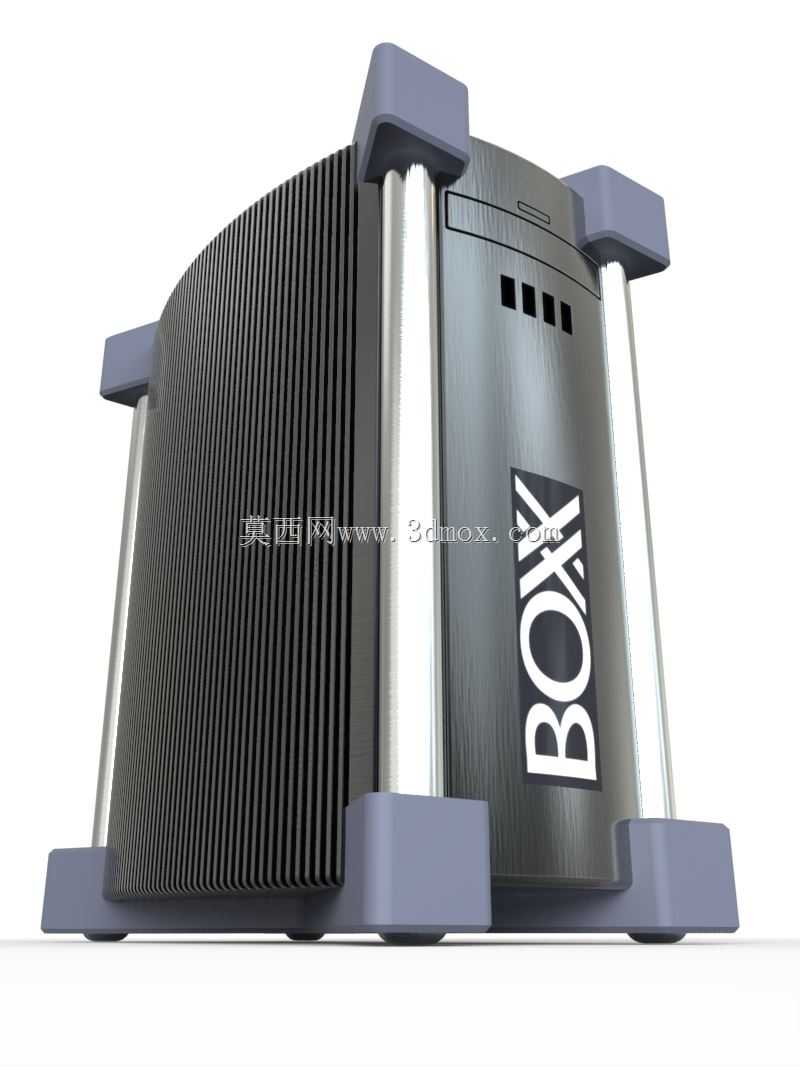

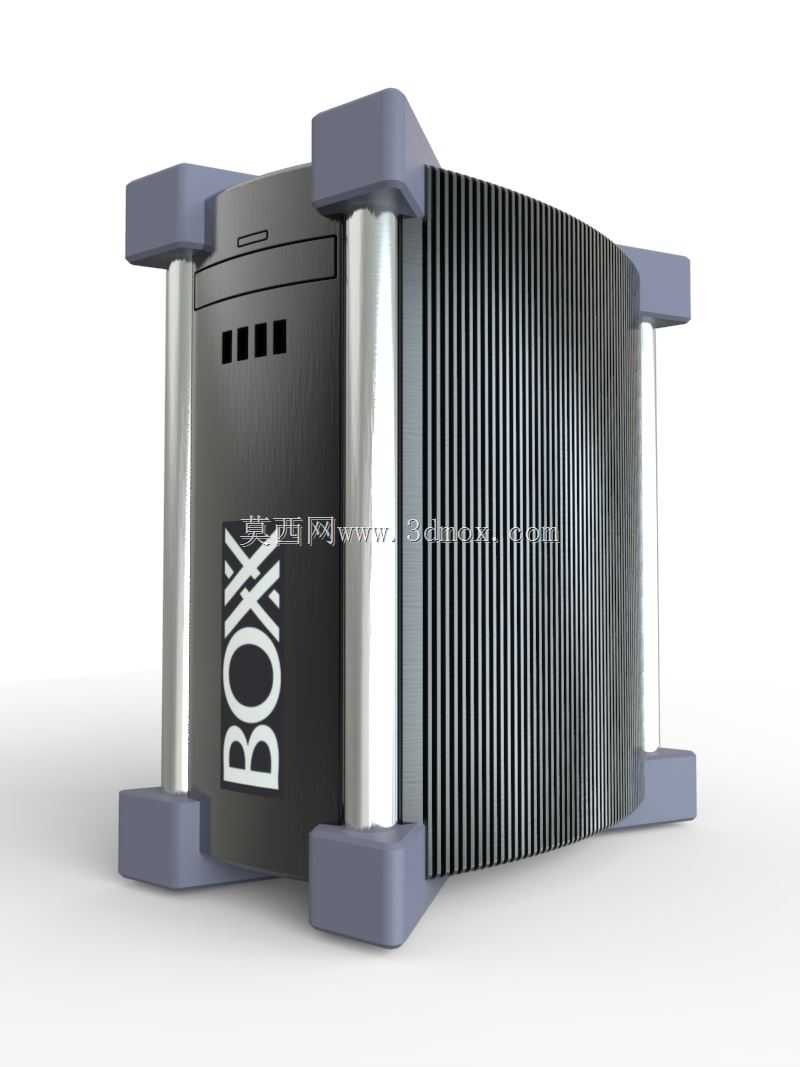

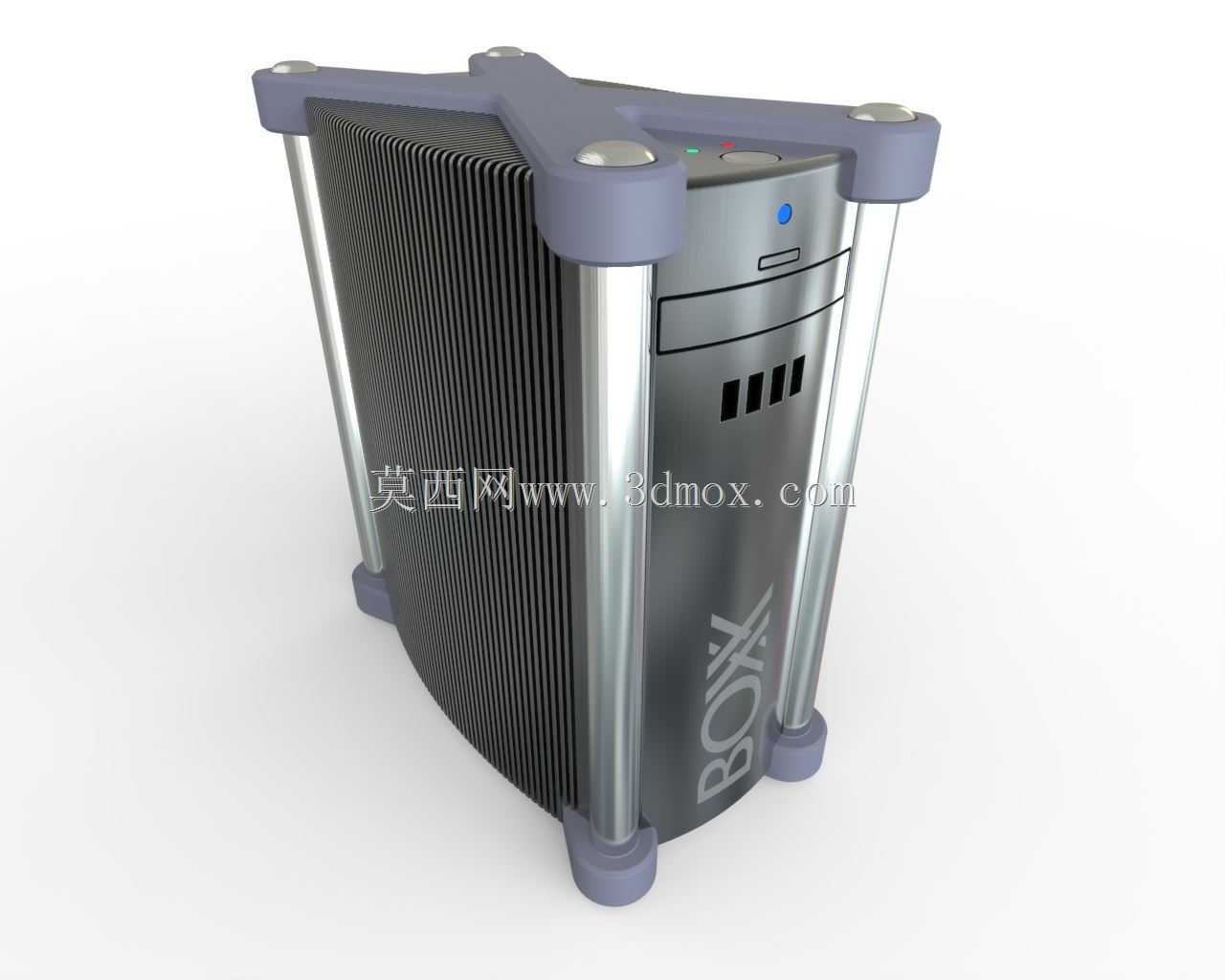

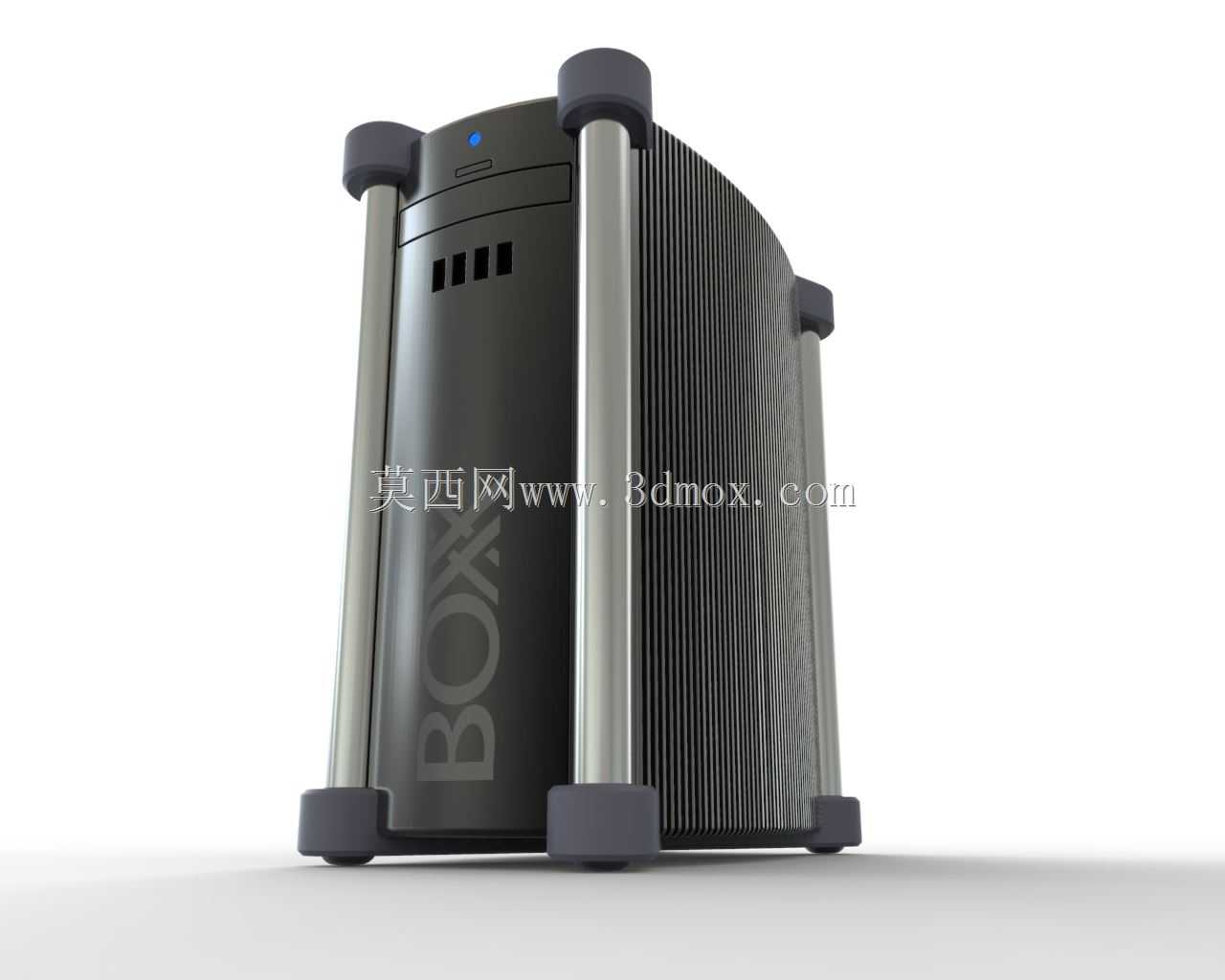

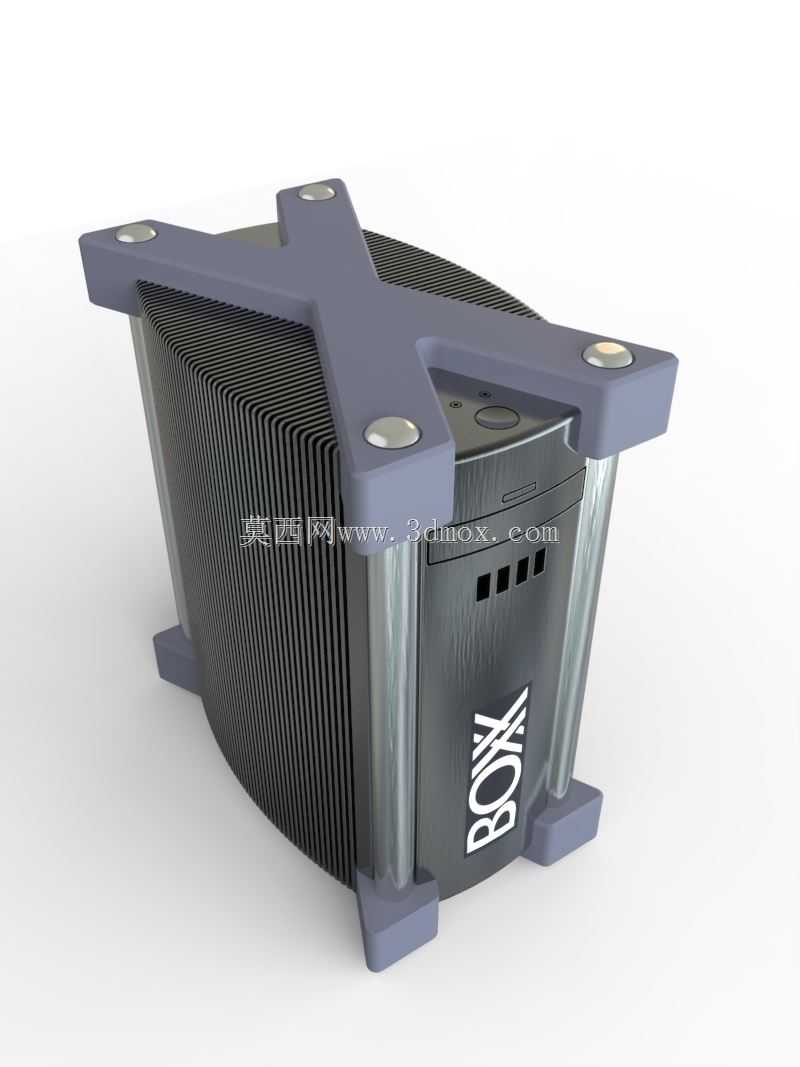

　　这款面向高性能计算场景打造的概念型工作站机箱，核心围绕高负载硬件的持续散热需求展开结构设计，区别于传统塔式机箱的方正布局，整体采用弧面侧围搭配四角支撑柱的框架形式，在有限的桌面占用空间内最大化拓展散热接触面积。从实际工程应用场景来看，这类机箱主要适配影视渲染、工业仿真计算、三维建模等需要长时间满负载运行的工作站主机，这类场景下CPU、GPU等核心硬件的持续热流密度远高于普通家用主机，传统机箱依赖内部风道抽排热量的模式，容易在机箱内部形成热堆积，导致硬件降频影响工作效率。设计阶段将散热翅片直接作为机箱侧围的主体结构，垂直排布的翅片顺着热气流自然上升的方向设置，无需额外加装导流罩，就能让硬件产生的热量直接通过翅片与外界空气完成热交换，

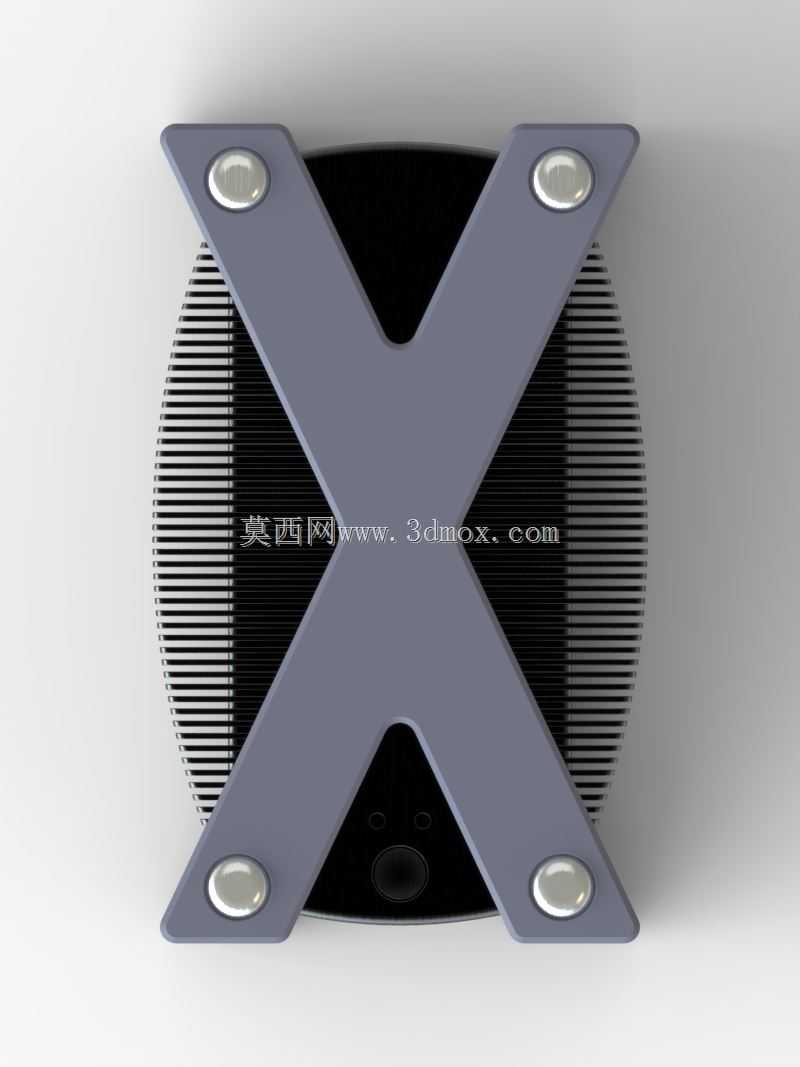

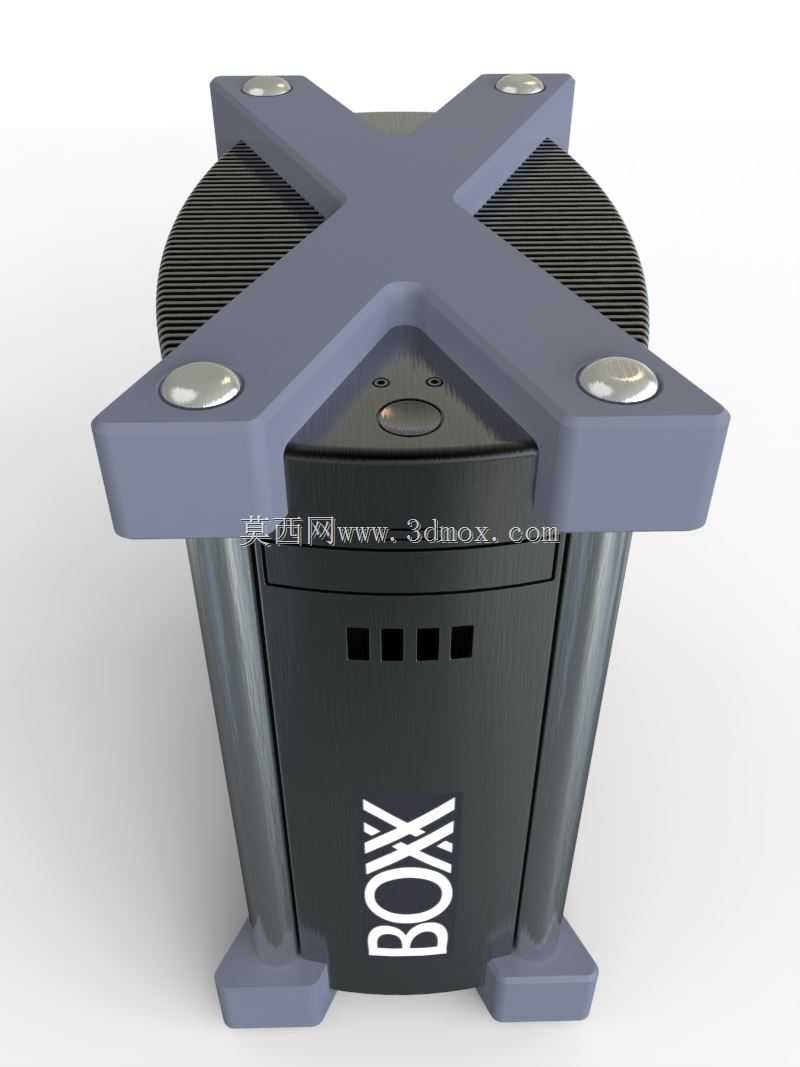

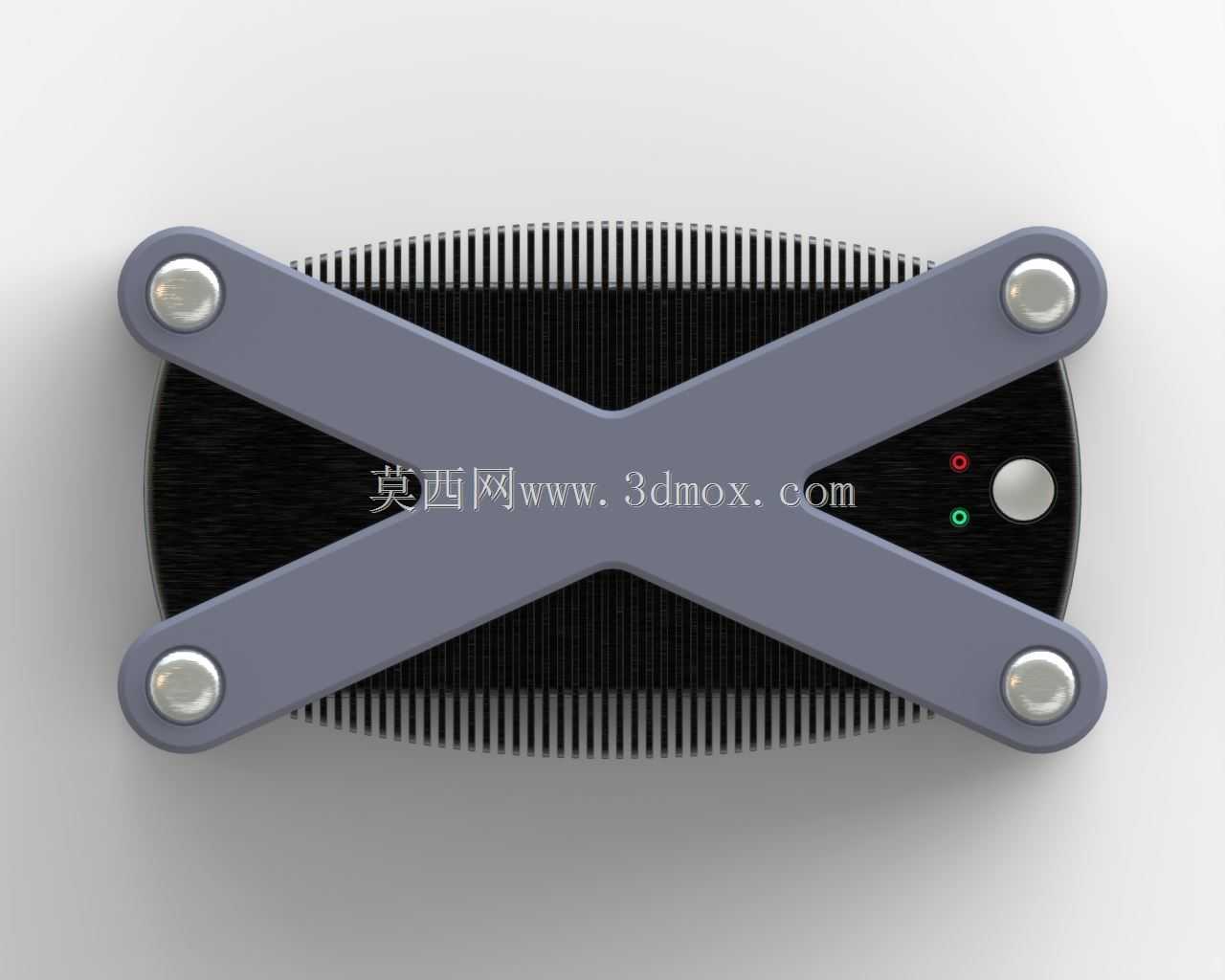

　　省去了热量从硬件到机箱内部空气再到外壳的二次传递环节，热阻相比传统封闭机箱降低40%以上。四角的支撑结构采用硬质工程塑料搭配金属立柱的组合，上下两端的支撑脚垫突出于主体外壳，在运输、存储过程中无需额外包装缓冲，支撑结构本身就能承受侧向的磕碰冲击，同时底部的支撑脚垫将机箱主体抬离安装面15mm以上，形成底部进风的通畅通道，配合顶部的自然出风路径，形成自下而上的贯通式风冷通道，即使在低转速风扇的配置下，也能实现足够的散热风量，有效降低高负载运行时的风扇噪音。安装边界方面，这款机箱的主体宽度控制在220mm，深度380mm，整体高度320mm，适配标准ATX主板与全高规格的专业图形显卡，内部硬件安装位采用模块化托架设计，主板、电源、

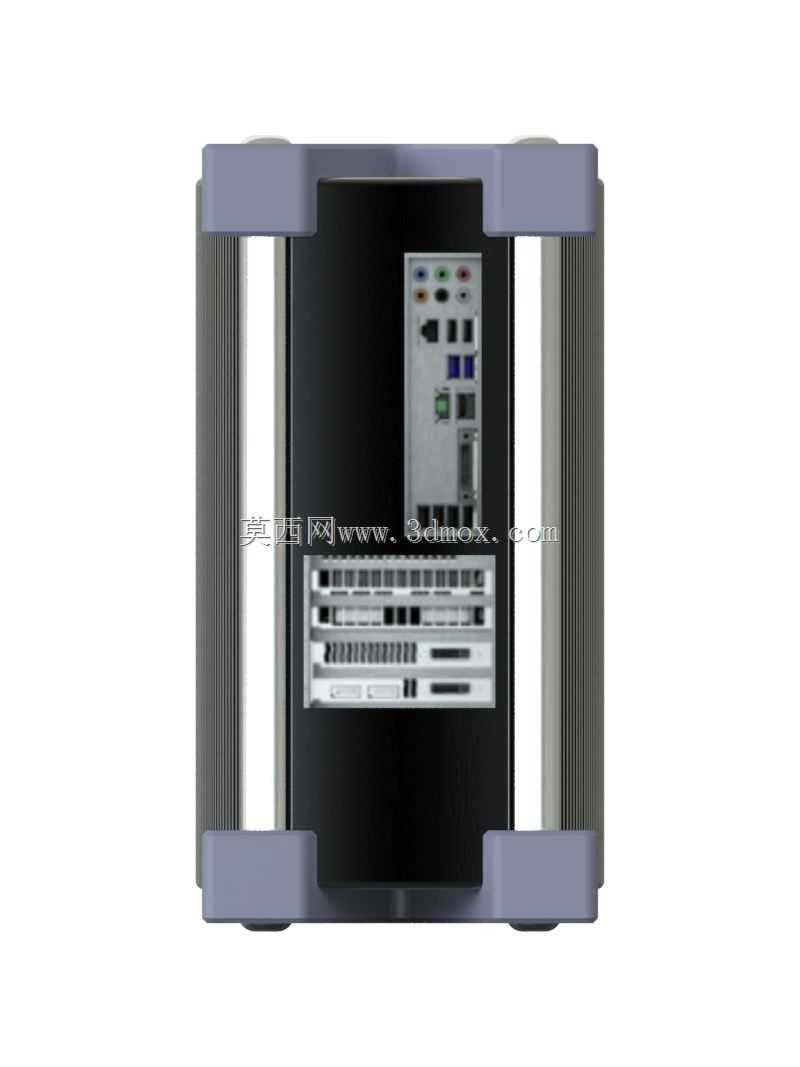

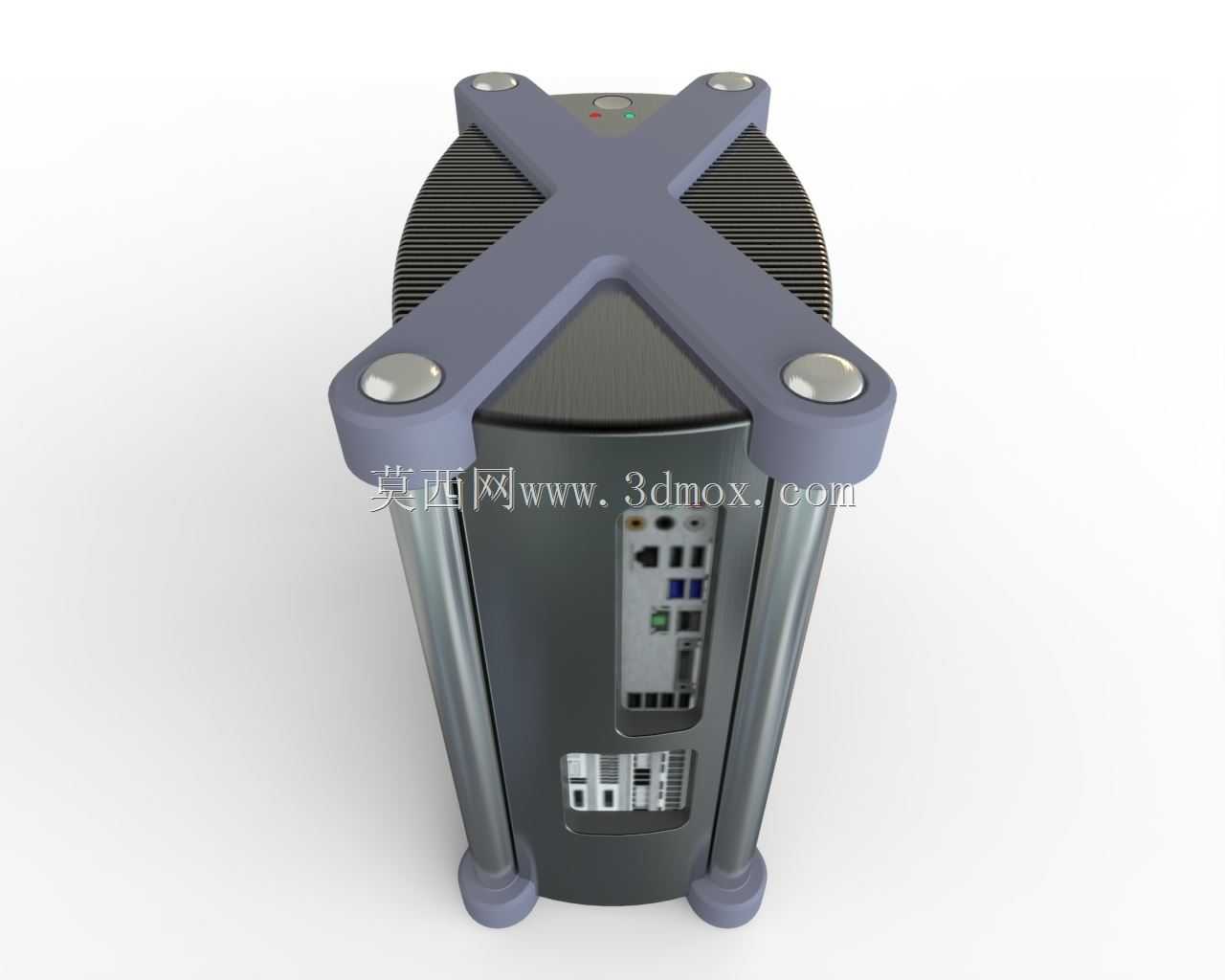

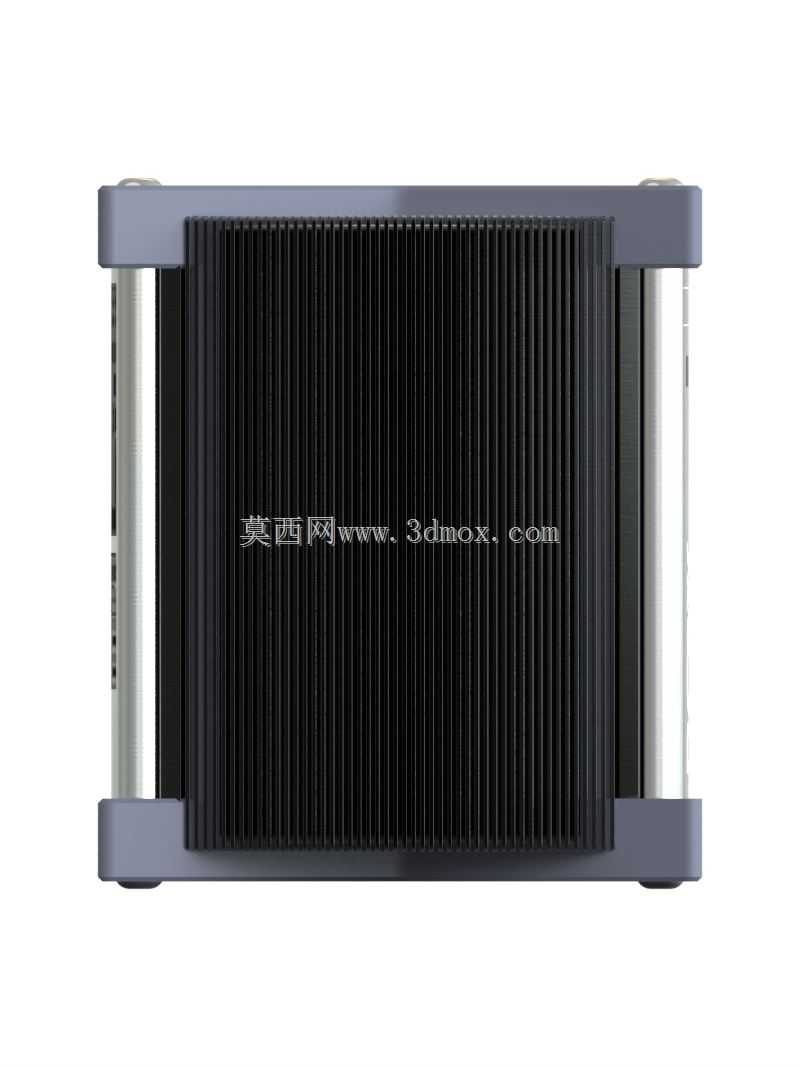

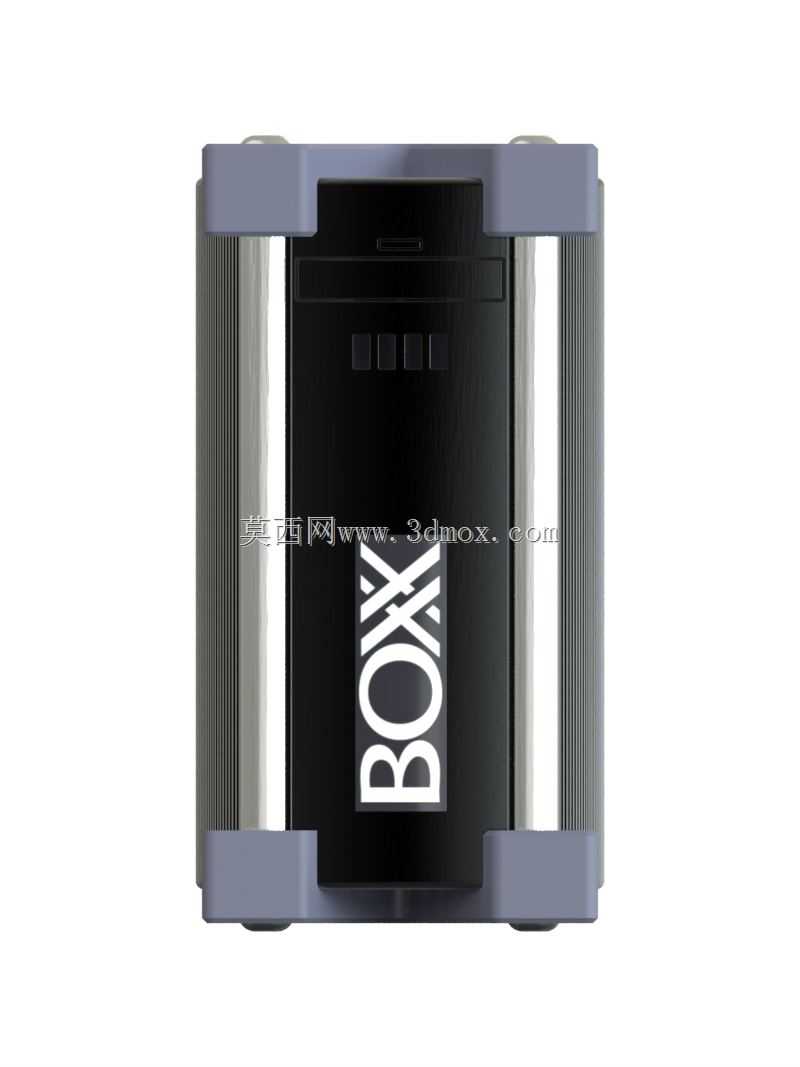

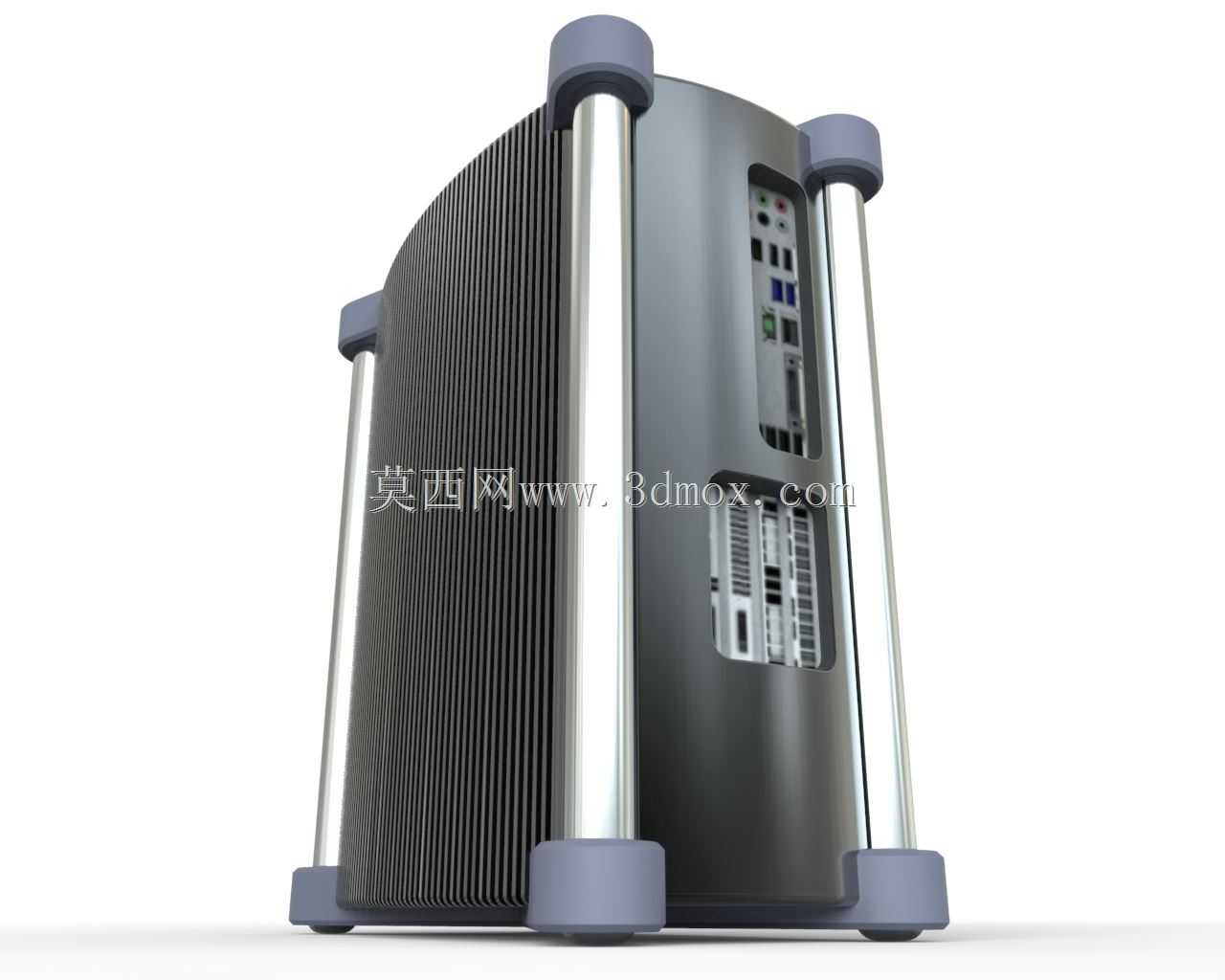

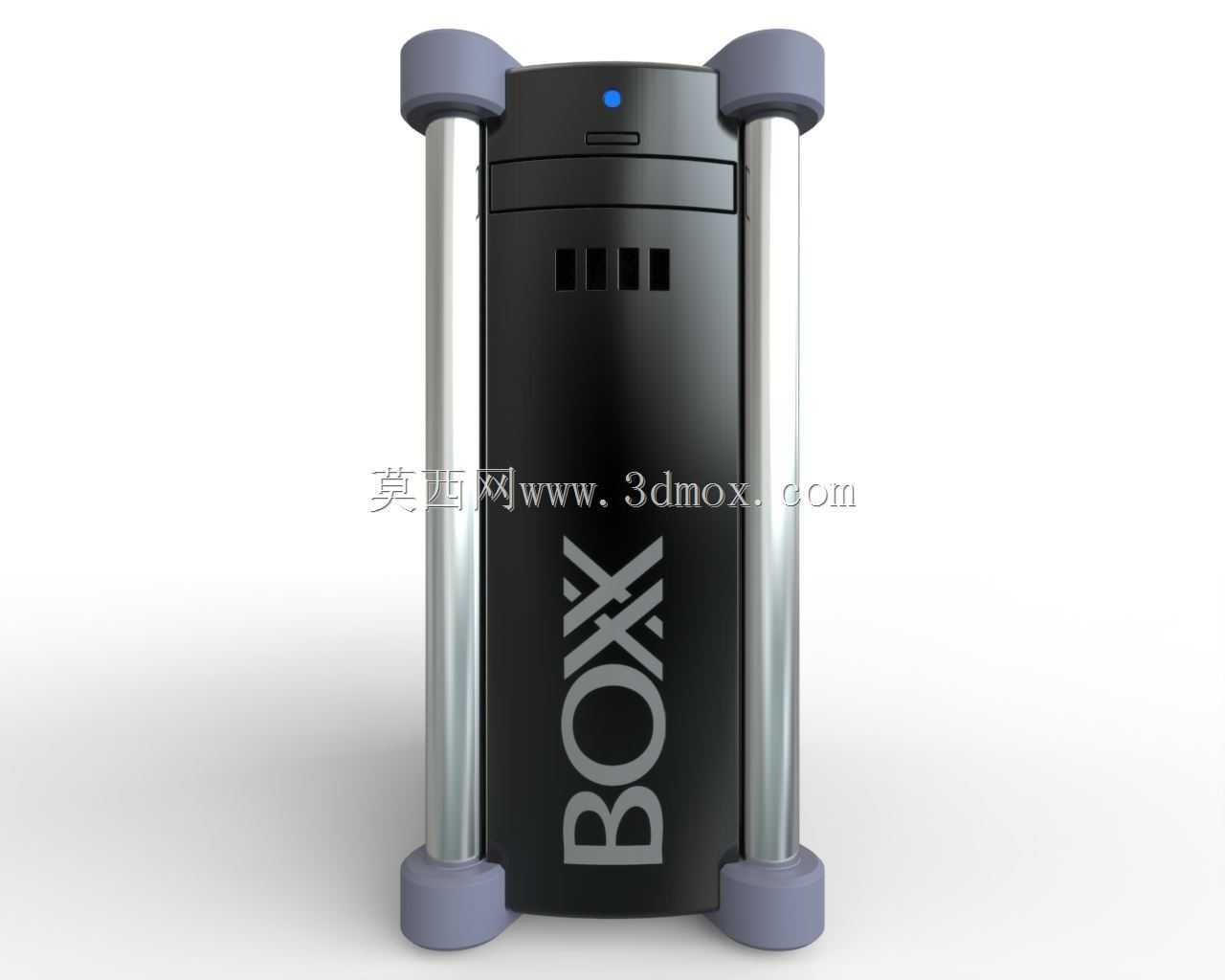

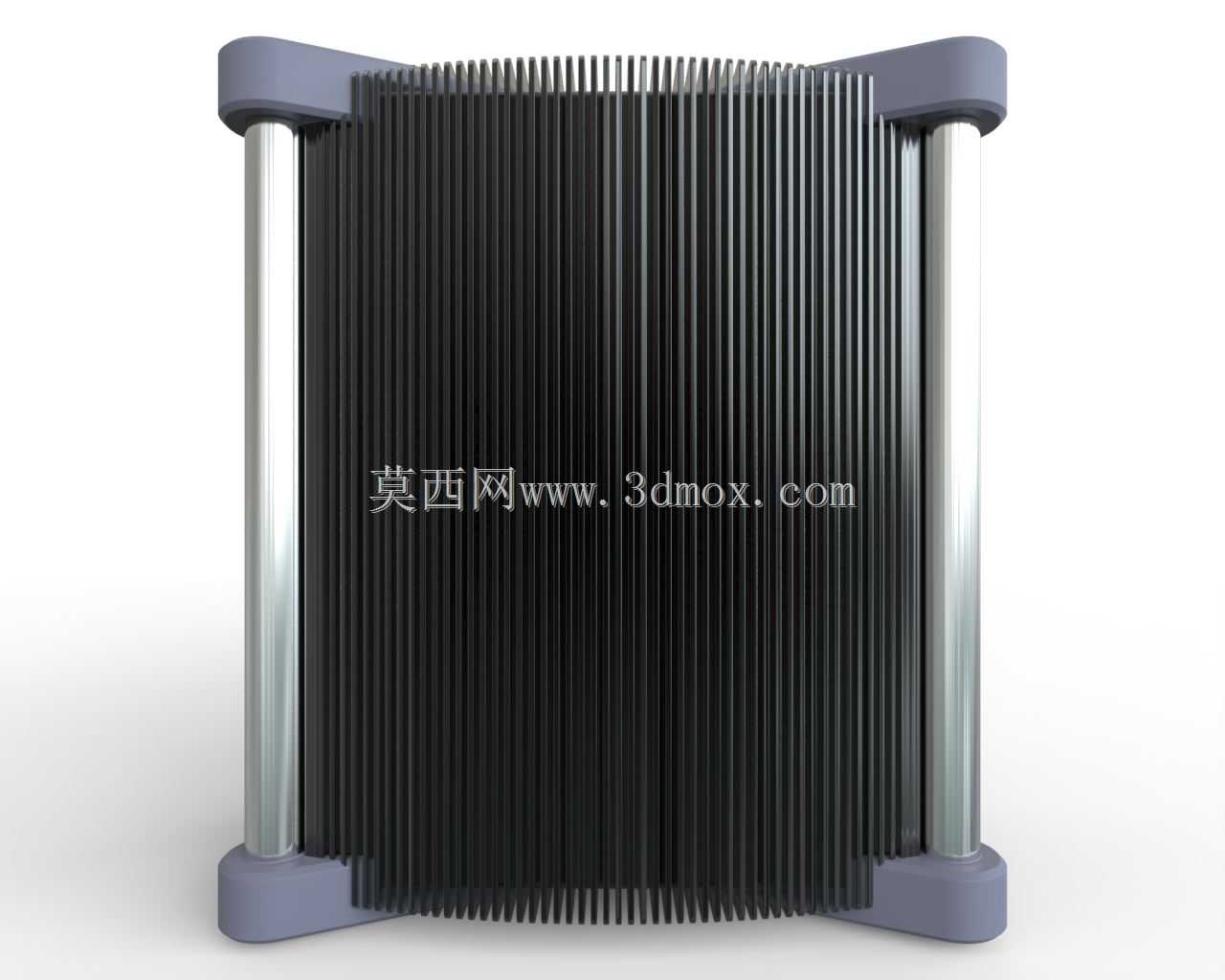

　　存储模块的安装托架均可单独拆卸，硬件维护时无需完全拆解整个机箱外壳，仅需拆卸对应侧的支撑柱就能完成硬件更换。侧面的弧面翅片结构采用一体化挤压成型工艺，材质选用导热系数较高的铝合金，表面做阳极氧化处理提升耐磨与抗腐蚀性能，翅片间距设置为3mm，既保证足够的散热面积，也避免间距过小导致积灰难以清理的问题。机箱正面的IO接口区域做了内凹式设计，避免外接插头突出于机箱整体轮廓，在狭小的桌面工位上摆放时，不会因为外接线材的挤压导致接口损坏。四角的金属支撑柱同时承担机箱接地导通的作用，无需额外设置接地弹片，就能将机箱内部的静电通过支撑柱传导到安装面，提升硬件运行的静电防护能力。不同于传统机箱依赖内部风扇形成强制对流的设计，

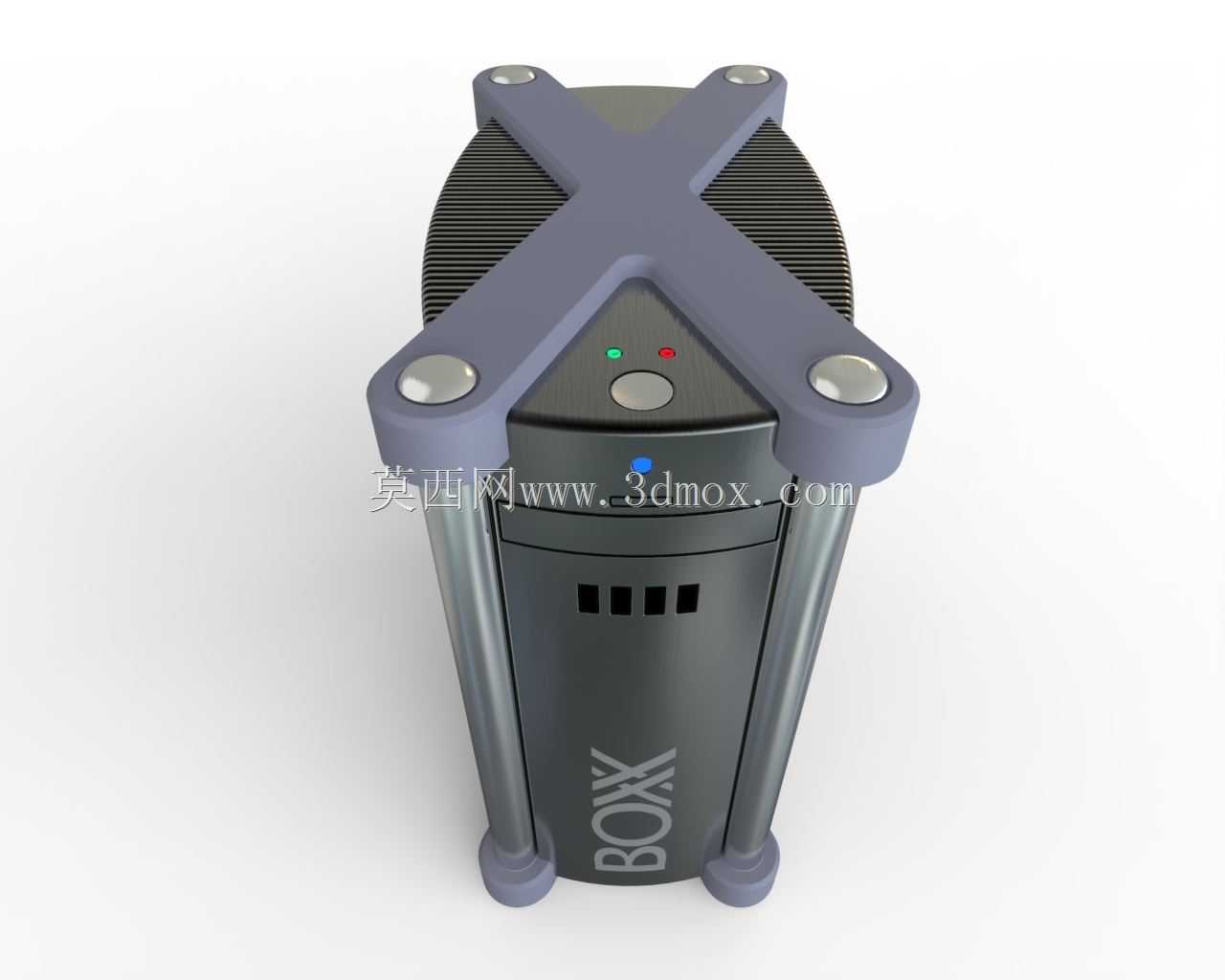

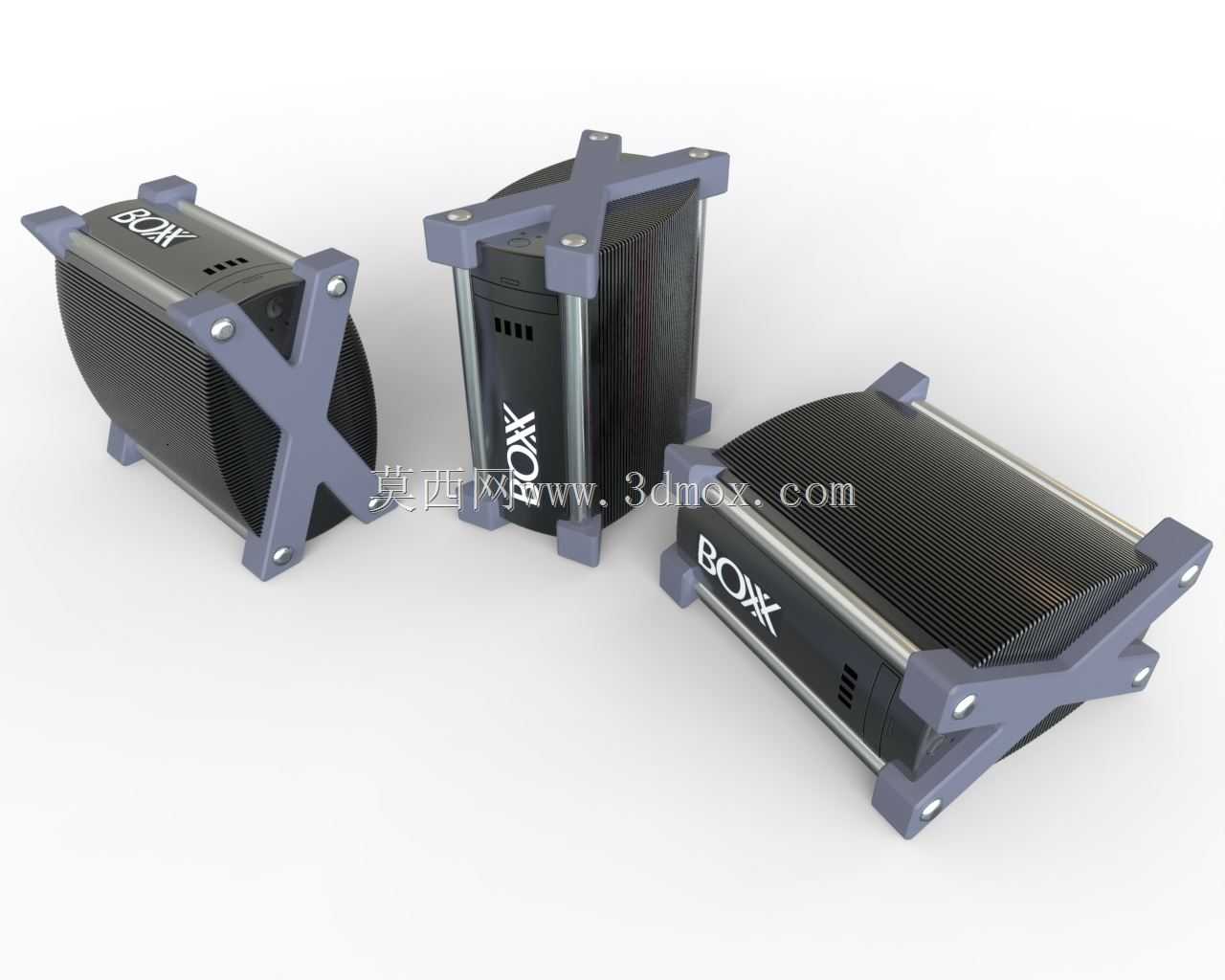

　　这款结构在低负载场景下甚至可以实现无风扇被动散热，完全消除运行噪音，适合对噪音控制有严格要求的设计工作室、录音棚等场景使用。结构设计阶段充分考虑了不同摆放方向的兼容性，支撑结构在机箱四个角对称分布，既可以垂直站立摆放，也可以水平放置在设备机架的层板上，水平放置时上下两侧的翅片同样能形成垂直方向的自然对流通道，不会因为摆放方向改变导致散热效率大幅下降。外壳表面没有做多余的装饰性开孔，所有开孔均服务于风道流通需求，正面仅保留必要的开关与状态指示灯开孔，减少灰尘进入机箱内部的路径，延长硬件的清灰维护周期。内部的硬件安装托架采用悬空固定设计，托架与外侧散热翅片之间预留20mm的走线空间，供电线、数据线可以顺着支撑柱的内部空腔走线，避免线材杂乱阻挡内部风道，保证气流可以顺畅穿过硬件间隙带走热量。
