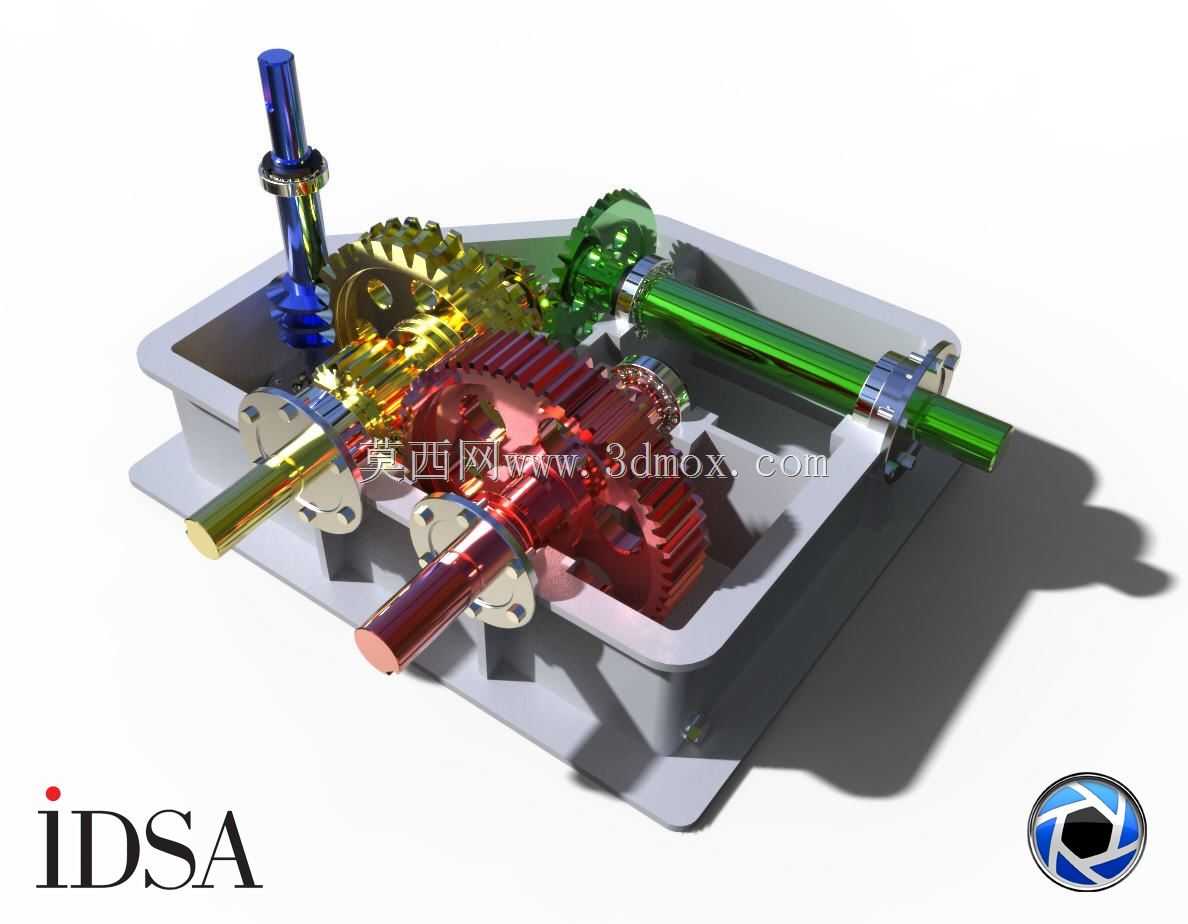

多轴彩色渲染齿轮变速传动箱结构

　　这套传动结构的核心应用场景覆盖中小功率传动工况，常见于轻工输送设备、小型机床进给机构、实验台动力传输单元这类需要多级转速匹配的场合，实际运行中承担动力输入分流、转速扭矩转换、多输出端同步传动的作用，能根据不同输出轴的负载需求匹配对应传动比，避免动力源直接带载出现的扭矩不足或转速超限问题。从结构布局来看，整个传动组件集成在开放式箱型基座内，基座预留了各轴系的安装定位面，轴承位的同轴度公差在建模时按照IT7级精度设置，能保证轴系运转时的径向跳动控制在合理范围，避免齿轮啮合出现偏载打齿的问题。设计过程中优先考虑了传动链路的排布合理性，输入轴采用蜗杆结构与蜗轮啮合实现一级大减速比传动，后续通过直齿轮、斜齿轮的组合排布，

　　将动力分别传递到三个不同高度、不同朝向的输出轴上，每个输出轴的轴端都预留了标准轴伸尺寸和键槽结构，可直接对接联轴器、带轮等外接传动件，不需要额外做转接结构修改。各齿轮的啮合侧隙按照0.1-0.2mm的工程常用值设置，既可以补偿热胀冷缩带来的尺寸形变，也能留存润滑脂的存储空间，降低运转过程中的齿面磨损。轴系的固定方式采用两端轴承定位加轴肩限位的结构，轴承选用深沟球轴承适配径向载荷为主的工况，对应安装位的轴肩高度严格按照轴承内圈安装尺寸设计，不会出现轴承拆卸困难或者轴向窜动超差的问题。箱型基座的侧壁厚度按照整体刚度需求设置为8mm，底部预留了四个安装固定孔，孔位间距符合通用安装基座的尺寸规范，可直接固定在设备机架的标准安装面上，

　　不需要额外加工转接板。从安装边界来看，整个传动组件的最大外轮廓尺寸控制在320mm×240mm×180mm范围内，各输出轴的轴伸长度不超过35mm，外接部件时不会超出设备预留的安装空间，相邻轴系的中心距严格按照齿轮啮合的标准中心距设计，保证齿面接触斑点长度不小于齿宽的70%，满足平稳传动的要求。不同颜色的轴体和齿轮区分了不同的传动链路，在做装配校验和传动路径演示时可以快速识别动力流向，也方便后续做维护拆解时的零件归类，避免混装。齿轮的齿形参数按照标准模数设计，齿宽根据对应轴的传递扭矩匹配，高速级齿轮采用斜齿结构降低传动噪音，低速级采用直齿结构提升承载能力，兼顾了运行平稳性和负载能力的需求。基座的边角位置做了R5的圆角过渡，

　　避免应力集中导致的基座开裂，同时也减少了加工和装配过程中的锐边划伤风险。整个结构没有冗余的设计部件，所有零件都承担对应的传动或支撑功能，装配逻辑符合实际机械装配的工艺顺序，可直接用于传动方案验证、教学演示、设备改型参考等场景，建模时的装配约束完全按照实际装配关系设置，做运动仿真时可以直接添加旋转驱动模拟真实运转状态，验证各传动链路的转速比是否符合设计预期，检查是否存在运动干涉问题。
