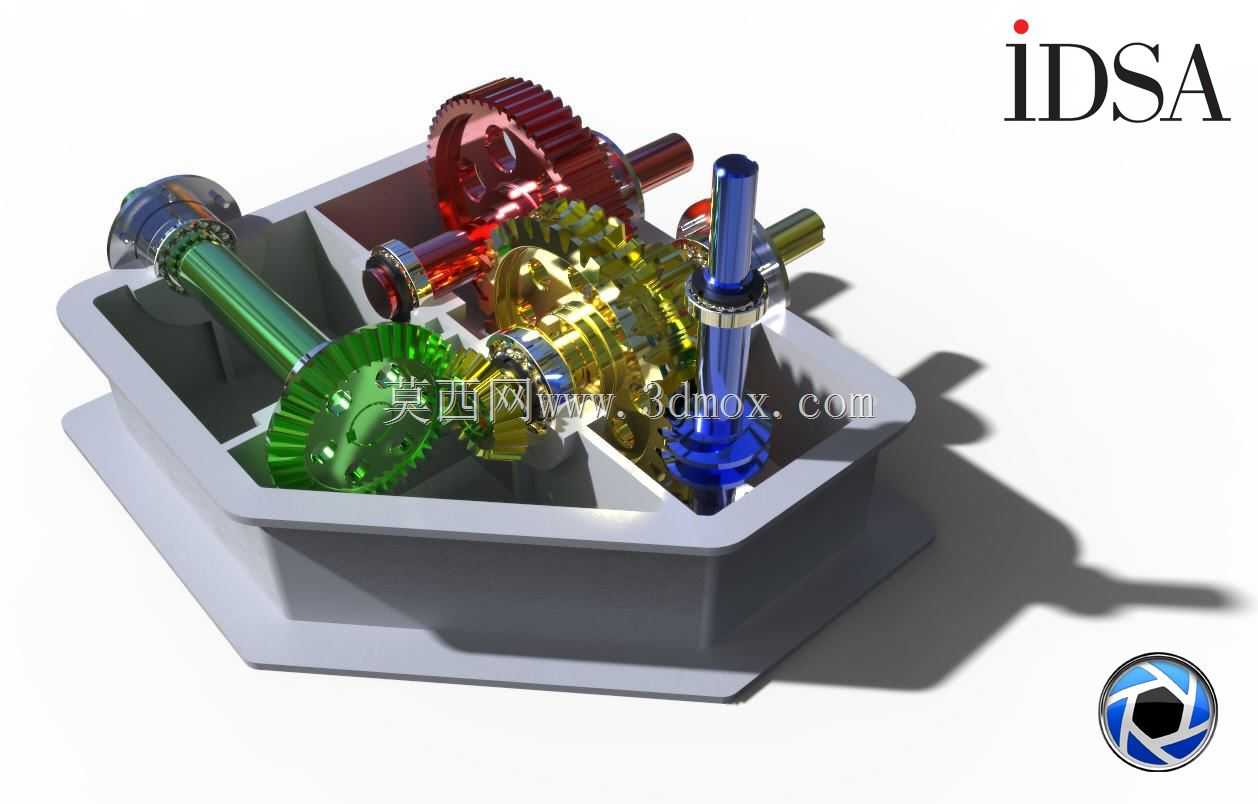

多色分件式变速箱齿轮组结构展示

　　这套齿轮组结构属于动力传动系统的核心组成单元，在实际工程场景中，这类多轴齿轮排布的结构常应用于需要多档位扭矩转速转换的设备中，比如小型工程机械的行走驱动单元、非标自动化设备的动力变速模块、教学演示用传动实训台架等场景。从结构排布来看，箱体内集成了圆柱直齿轮、锥齿轮等多种齿形的传动零件，不同轴系的齿轮按照预设传动比啮合，能够实现输入动力的分流、变向以及扭矩放大，满足不同工况下输出端对转速和扭矩的差异化需求。

　　设计过程中，首先要根据目标工况的输入功率、额定转速、输出扭矩范围计算各级传动比，再匹配对应模数、齿数的齿轮参数，同时要校核齿面接触强度与齿根弯曲强度，避免长期重载工况下出现齿面点蚀、断齿等失效问题。这套结构采用分色区分不同轴系零件的呈现方式，能够让结构设计人员快速理清动力传递路径：输入轴接入动力后，通过第一组啮合齿轮将动力传递至中间轴，中间轴上的不同齿数齿轮再与输出轴齿轮啮合，配合换挡机构即可实现不同传动比的切换，而锥齿轮的设置则可以实现动力传递方向的90度转换，适配安装空间受限的设备布局需求。

　　从安装边界来看，这套齿轮组整体封装在箱型壳体内，壳体的安装法兰面预留了标准螺栓孔位，能够直接与动力输入端的电机法兰、输出端的负载连接法兰对接，各轴系的支撑位置都设计了轴承安装位，保证轴系转动时的同轴度与运转稳定性，避免齿轮啮合时出现偏载导致的异常磨损。箱体内预留了润滑油腔空间，齿轮运转时可以通过飞溅润滑的方式为啮合齿面、轴承位置提供润滑，降低传动过程中的摩擦损耗，延长零件使用寿命。

　　在实际选型应用时，需要注意输入轴与输出轴的轴径尺寸、键槽规格要与对接的动力单元、负载单元匹配，同时要核算箱体的安装尺寸是否适配设备的整体安装空间，不同轴系的轴向定位尺寸要严格按照公差要求加工，避免齿轮啮合间隙过大导致传动冲击，或是间隙过小导致运转卡滞。这类齿轮组结构的优势在于传动效率高、传动比稳定，能够在紧凑的空间内实现多级变速传动，相比带传动、链传动，齿轮传动的传动精度更高，适合对动力传递精度有要求的设备场景。另外，不同颜色区分零件的设计方式，在三维建模过程中也便于设计人员进行零件干涉检查，快速排查装配过程中可能出现的零件碰撞问题，同时在做结构演示、方案汇报时，能够让非技术背景的人员也快速理解结构的组成与动力传递逻辑。在做结构优化时，还可以根据实际负载情况调整齿轮的材质，比如重载场景下采用渗碳淬火的合金钢齿轮，轻载演示场景下可以采用工程塑料材质降低成本与重量，同时要根据运转转速选择合适的润滑方式，高转速工况下可以额外增设润滑油路，保证齿面持续得到润滑冷却，避免长时间高速运转导致齿面温度过高出现胶合失效。
