NGW型行星轮系传动结构三维建模

　　这套行星轮系结构是典型的NGW型传动构型，在工业传动场景中应用覆盖极广，从输送线的减速单元、伺服电机配套的精密减速段，到工程机械行走机构的动力传递端、风电增速箱的核心传动级，都能见到同构型轮系的身影。和传统定轴轮系相比，这种结构最突出的优势是能在极小的安装空间内实现大传动比传递，同时多行星轮均匀分担载荷，同等功率密度下整体体积可比平行轴减速结构缩小40%以上，承载能力却能提升近一倍，非常适合对安装空间、设备自重有严格限制的传动场景。

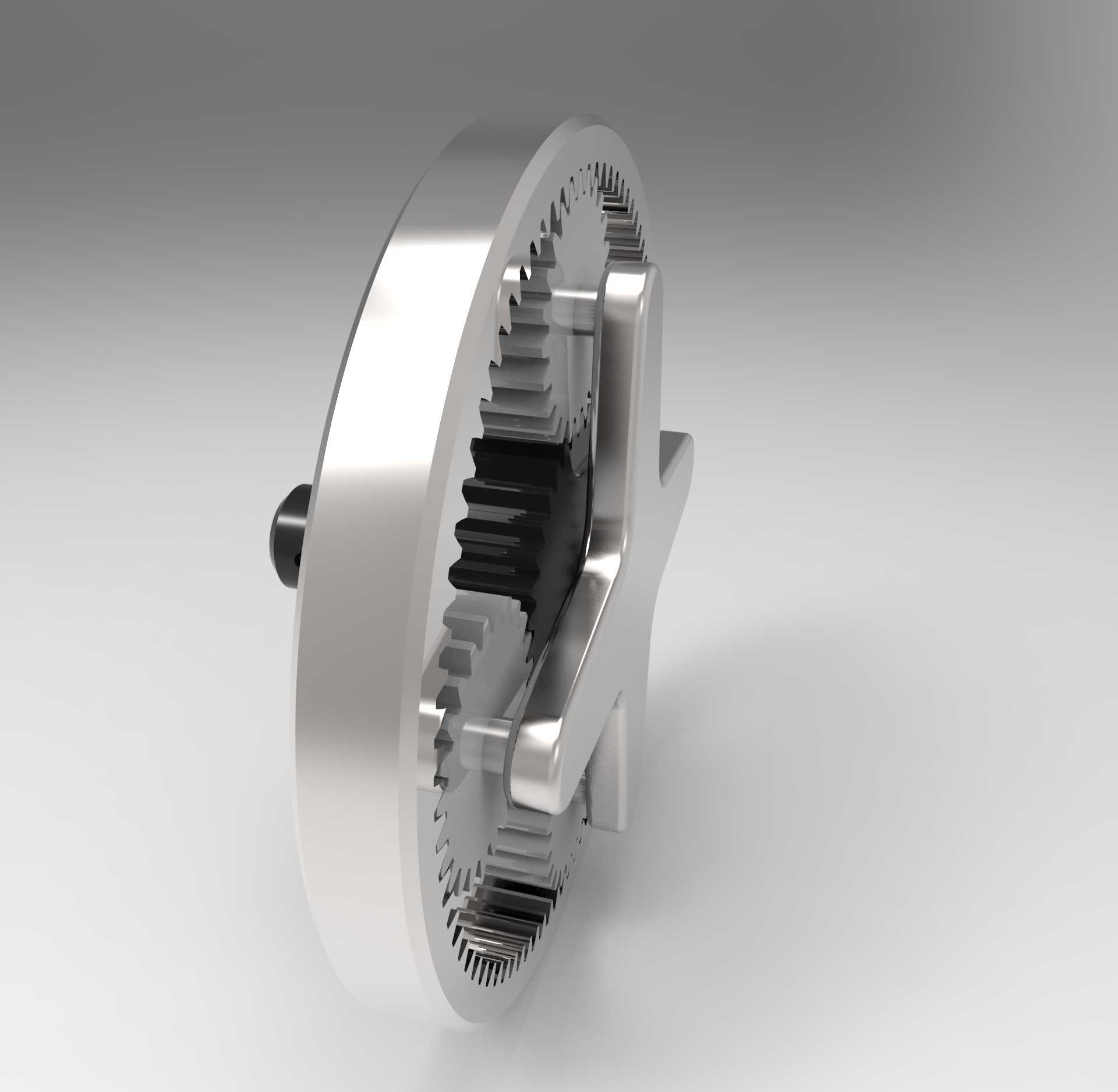

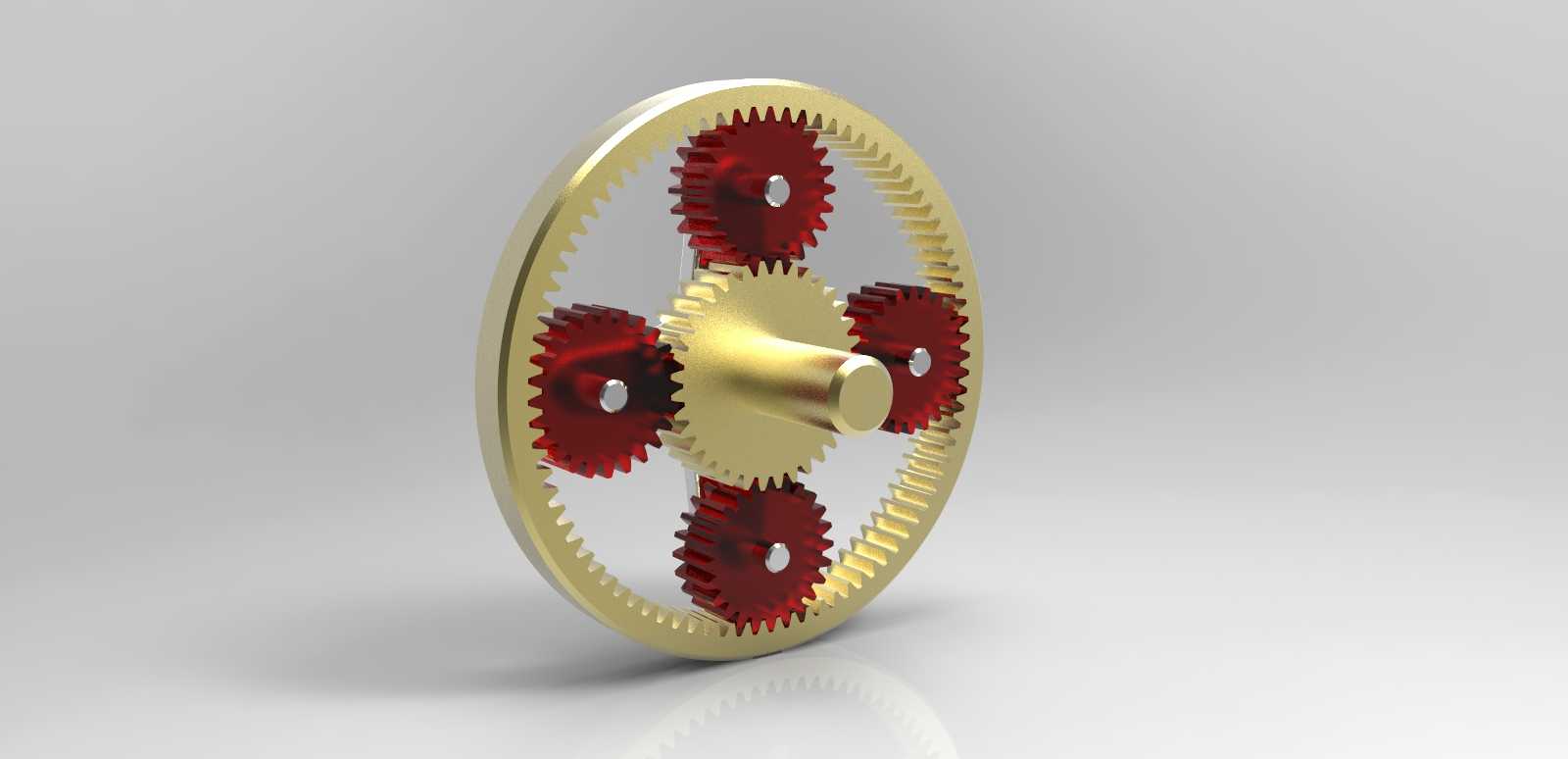

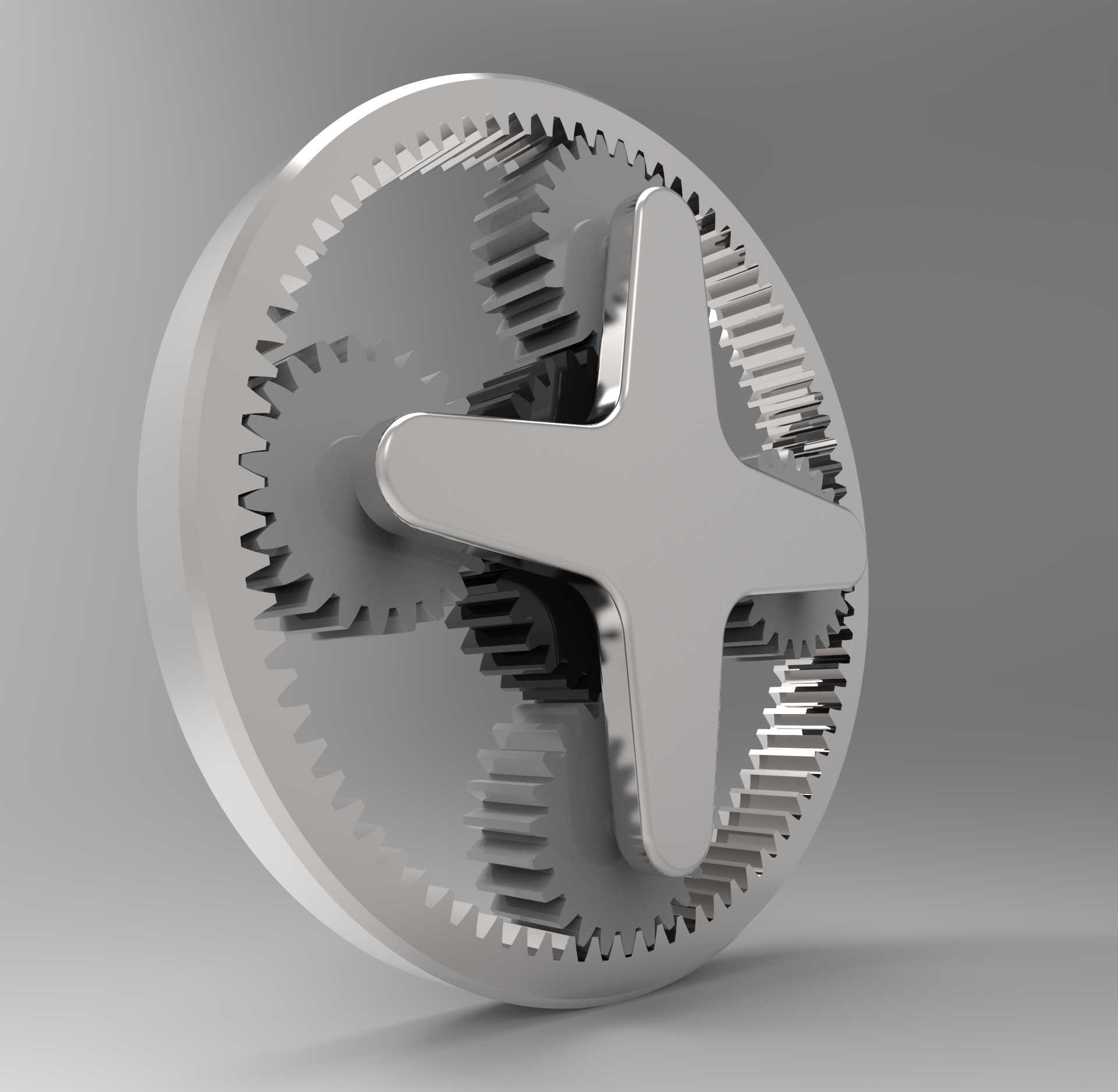

　　从结构功能来看，这套轮系包含内齿圈、三个均匀分布的行星轮、太阳轮以及行星架四个核心构件，实际使用时可根据传动需求选择不同构件作为固定端、输入端与输出端，实现减速、增速、同向传动、反向传动等多种传动模式。比如固定内齿圈时，动力从太阳轮输入、行星架输出，就能获得大减速比的减速传动，这也是工业场景中最常用的模式；若固定行星架，动力从太阳轮输入、内齿圈输出，就可反向实现增速效果，常见于小型风力发电的动力输入端。多行星轮对称布置的设计，还能抵消齿轮啮合时产生的径向力，大幅降低传动过程中的振动与噪声，提升整套传动系统的运行平稳性，延长支撑轴承的使用寿命。

　　设计这套轮系时，首先要匹配传动比要求确定各齿轮的模数、齿数参数，需要严格满足行星轮系的装配条件：三个行星轮要能均匀嵌入内齿圈与太阳轮之间，齿侧间隙要控制在合理范围，既要保证啮合传动时不会出现卡滞，也要避免间隙过大导致传动回程误差超标。齿形参数选择上，采用标准渐开线圆柱直齿设计，压力角取通用的20度，齿顶高系数取1，保证啮合重合度在1.2以上，避免传动过程中出现冲击断齿的问题。行星轮的安装轴孔与行星架上的支撑轴采用间隙配合，配合公差选H7/g6，保证行星轮转动灵活无卡滞，同时轴端设计有挡圈槽，通过轴用弹性挡圈实现行星轮的轴向定位，防止运转过程中行星轮轴向窜动脱出。

　　安装边界方面，这套轮系的径向尺寸主要由内齿圈的齿顶圆直径决定，设计时内齿圈的外圆可直接作为减速箱体的定位基准，与壳体采用H7/h6的过渡配合，通过止口定位保证内齿圈与输入轴、输出轴的同轴度，同轴度公差需控制在0.02mm以内，否则会导致行星轮受力不均，出现偏载断齿、局部磨损过快的问题。轴向尺寸上，要保证太阳轮、行星轮、内齿圈的齿宽对齐，齿向错位量不能超过齿宽的5%，否则会大幅降低齿轮的有效接触面积，降低承载能力。输入端的太阳轮与动力轴采用花键连接，保证动力传递的同轴度，同时允许太阳轮有微小的轴向浮动量，自动补偿加工与装配带来的误差，让三个行星轮的载荷分配更均匀。输出端的行星架与输出轴可采用平键连接或一体加工，根据输出扭矩的大小选择合适的轴径，输出轴的支撑轴承要能承受径向载荷与部分轴向载荷，通常选用深沟球轴承或圆锥滚子轴承搭配使用。

　　实际建模过程中，齿轮的渐开线齿形是建模核心，需要通过参数化生成准确的渐开线轮廓，再通过阵列、布尔运算完成轮齿的切除，不能采用近似圆弧替代渐开线，否则后续做运动仿真时会出现啮合干涉、传动比不准的问题。三个行星轮沿太阳轮中心呈120度均匀圆周阵列，装配时要注意每个行星轮与太阳轮、内齿圈的啮合侧隙保持一致，可通过转动行星架检查整圈转动是否顺滑无卡滞点。完成建模后可进行运动仿真，验证传动比是否符合设计要求，检查各轮齿啮合过程中是否存在干涉，同时可添加载荷参数模拟实际工况下的应力分布，对齿根圆角、行星架支撑位置做结构优化，避免应力集中导致的部件失效。这套轮系的结构设计成熟，只要参数匹配、装配精度达标，就能实现稳定的大扭矩传动，是中小功率减速场景中性价比极高的传动方案。
