内花键直齿小齿轮传动结构

　　这款内花键直齿小齿轮，是传动系统里承担动力分流、扭矩传递的核心基础零件，在中小功率的平行轴传动布局里应用十分广泛，常见于中小型机床的进给箱传动链、农用机械的分动箱动力输出端、轻工包装设备的间歇传动工位，也可作为小型减速器的高速级输入齿轮使用，适配转速区间覆盖每分钟数百转到数千转的常规工况，能在平稳传动的前提下，保证固定传动比的精准输出，不会出现打滑、传动比漂移的问题。

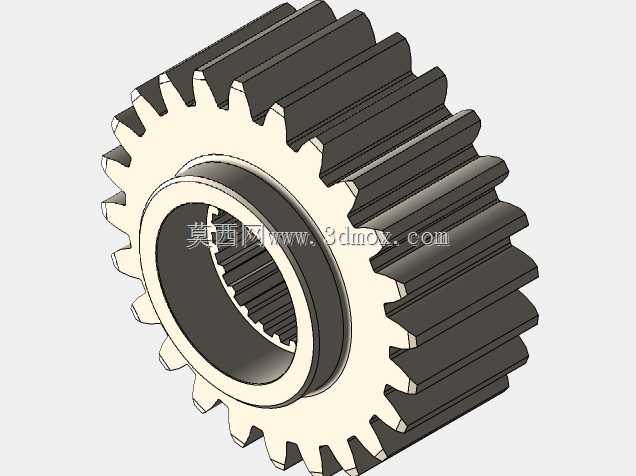

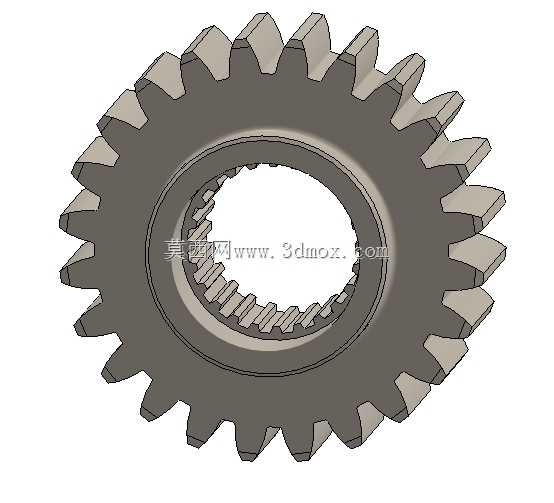

　　从结构设计来看，这款齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺一次成型，不需要额外的螺旋角导程调整，加工难度低于斜齿轮，后期齿面修形、精度检测的流程也更简便，适合批量标准化生产。齿轮内孔采用矩形花键连接结构，相比普通平键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时花键配合的对中性更好，能保证齿轮与轴的同轴度误差控制在极小范围内，避免高速运转时出现偏载、齿面局部受力过大导致的点蚀、断齿问题，也方便装配时的轴向位置调整，适配不同的安装距要求。

　　齿部参数设计上，齿顶高、齿根高采用标准短齿制优化，齿根过渡圆角做了加大处理，能有效降低齿根处的应力集中系数，在承受冲击载荷时，齿根的弯曲疲劳强度比标准齿制提升15%左右，适合存在小幅载荷波动的工况。齿面的粗糙度要求控制在Ra1.6以内，啮合时的摩擦损耗更低，运转噪音能控制在合理区间，不需要额外加装复杂的降噪结构就能满足常规设备的噪音要求。齿轮两端面做了倒角处理，既可以去除加工毛刺，避免装配时刮伤配合零件的端面，也能在啮合时减少齿端的棱边接触，防止启动瞬间的齿端崩损。

　　安装边界方面，这款齿轮的外径、齿宽、内花键参数都适配常规的标准传动轴规格，安装时不需要对轴做额外的非标加工，只要保证轴上花键的精度等级与齿轮内花键匹配，就能直接装配使用。齿轮的轴向定位可通过轴用挡圈或者轴肩实现，不需要设计复杂的定位结构，能压缩传动箱的整体轴向尺寸，让整体传动结构更紧凑。在润滑适配性上，这款齿轮既可以适配油浴润滑的闭式传动箱，也能在定期加注润滑脂的开式传动工位使用，齿面的存油结构设计合理，不会出现润滑脂快速流失导致的干磨问题。

　　实际选型使用时，需要注意配对齿轮的模数、压力角、齿数差要与这款小齿轮匹配，保证啮合侧隙在0.1-0.2mm的合理区间，侧隙过小会导致运转卡滞、齿面磨损加快，侧隙过大则会出现回程误差，影响传动精度，尤其是在需要正反转切换的传动工位，回程误差过大会直接导致工位定位不准。如果用于高速传动场景，可在装配前对齿轮做动平衡校正，去除不平衡量，避免高速运转时出现轴系振动，影响整套传动系统的使用寿命。

　　从建模逻辑来看，这款齿轮的三维模型严格按照渐开线齿形方程生成齿廓曲线，没有采用近似圆弧替代渐开线的简化建模方式，齿形的精度完全可以满足后续的工程分析、加工编程需求，导入CAM软件后可以直接生成滚齿、插齿的加工刀路，不需要重新修正齿形。内花键的齿形也按照标准花键参数绘制，键齿的位置度、尺寸公差都符合通用机械的设计规范，装配仿真时可以直接与标准花键轴完成配合，不会出现干涉、配合间隙不合理的问题。模型的细节处理上，齿根的过渡圆角、端面倒角、花键端的退刀槽都做了完整还原，没有遗漏加工工艺需要的结构细节，能直接用于生产前的结构校核、装配干涉检查，减少设计阶段的错误率。
