适配GoPro的无刷万向节结构设计

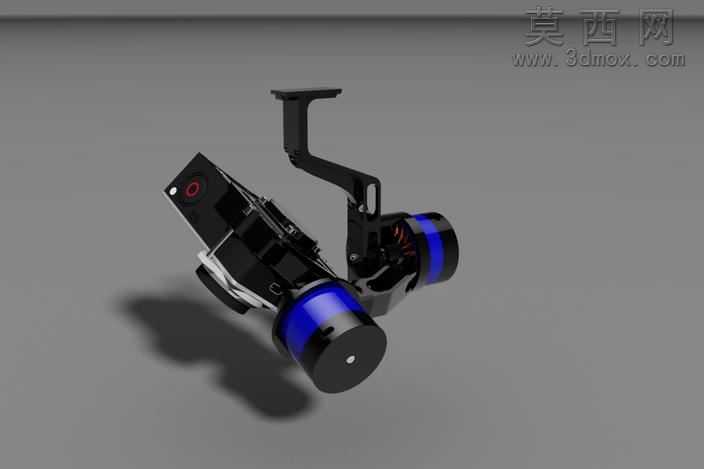

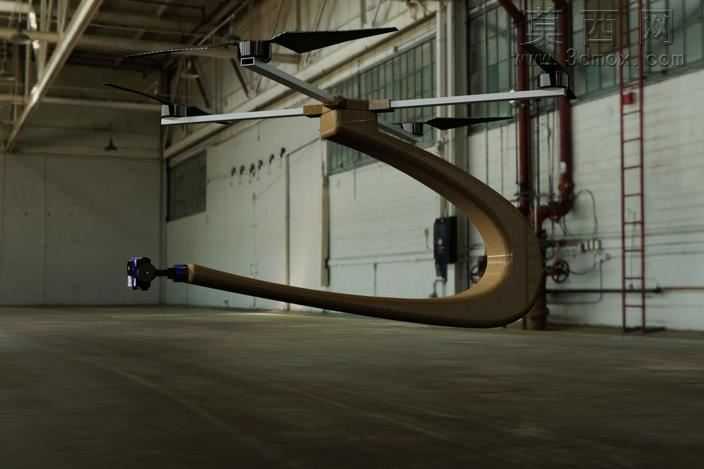

本作品是针对GoPro Hero3高清运动相机设计的无刷万向节三维模型，建模阶段以实际航拍场景的稳定需求为核心出发点，参考了同类型成熟产品的测量数据与论坛公开的结构方案，在缺少实物参考的条件下完成了全参数化的结构搭建。建模过程中首先对万向节的核心传动逻辑进行梳理，明确无刷电机与支架的连接关系，将整体结构拆分为相机固定端、弧形支撑臂、动力连接端三个独立模块分别建模，各模块之间预留标准装配间隙，保证后续虚拟装配时的干涉检查能够顺利完成。材质渲染阶段针对不同部件的使用场景匹配对应材质：相机固定端选用哑光黑色工程塑料材质，还原实际产品的轻量化注塑质感；弧形支撑臂采用哑光金属漆搭配细微的磨砂纹理，模拟铝合金CNC加工后的表面质感，同时在支撑臂的弯折处添加细微的倒角结构，避免渲染时出现生硬的棱角反光；动力连接端的无刷电机部分还原了金属外壳与接线部位的细节，通过细微的凹凸纹理表现电机外壳的散热结构。结构设计上重点优化了弧形支撑臂的受力路径，将支撑臂的截面设计为变厚度结构，在靠近动力端的位置适当增加壁厚提升结构刚性，靠近相机端的位置做减薄处理降低前端负载重量，整体重心向动力端偏移，有效降低无刷电机工作时的负载扭矩，提升云台运转时的稳定性。模型还预留了相机安装的调节余量，可适配不同厚度的运动相机安装座，同时在传动部位预留了走线空间，方便后续实际制作时隐藏电机控制线，避免线材外露影响云台转动范围。渲染场景选用工业风室内厂房环境，通过柔和的侧光打亮支撑臂的弧形曲面，突出结构的流畅线条，同时通过地面的弱反射效果增强模型的空间立体感，完整呈现万向节的整体形态与结构细节。
