赛车滚笼钢管焊接路径模拟结构设计

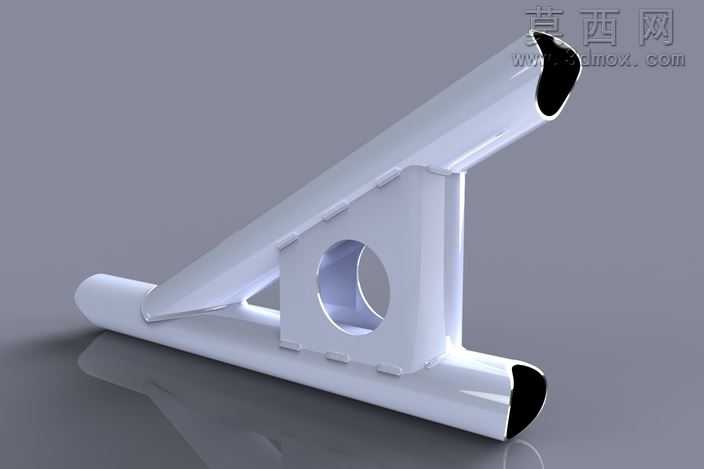

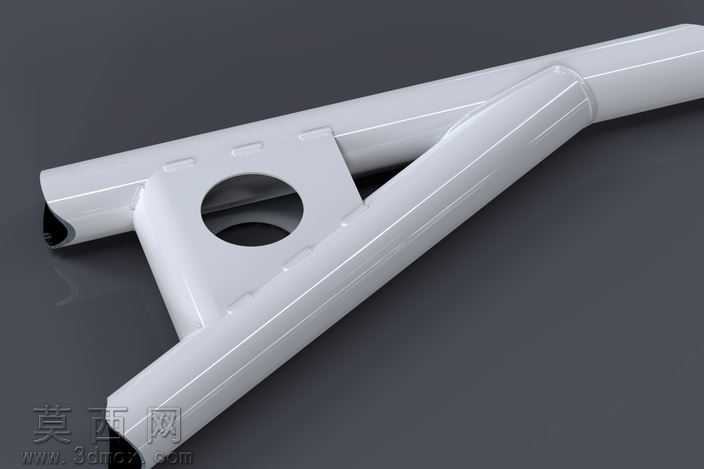

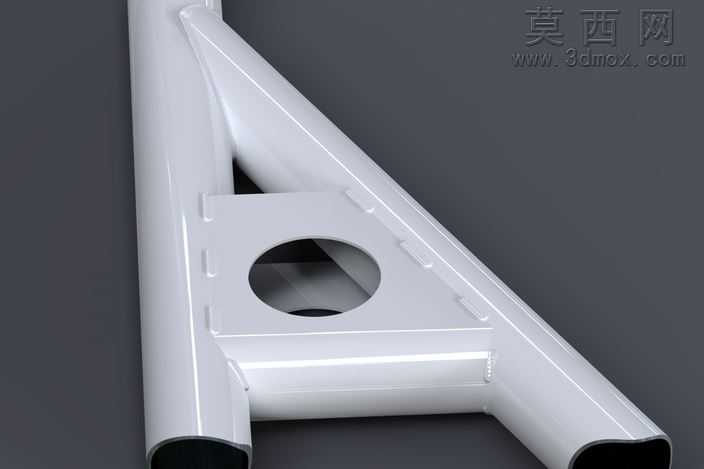

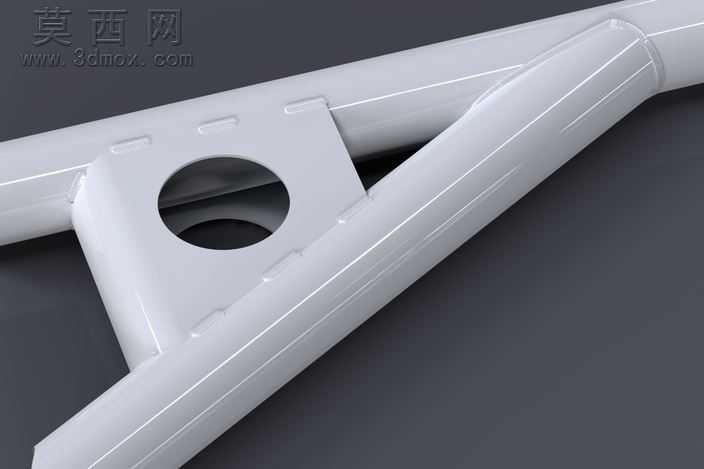

本作品针对WRC赛车滚笼的钢管焊接工序进行三维路径模拟设计，建模阶段首先依据赛车防滚架的力学承载需求，确定钢合金管的基础参数为50毫米外部直径、2毫米壁厚，通过三维软件的参数化建模功能先构建出管件的基础曲面与实体结构，还原钢管弯折后的连续流畅形态，同时精准定位管件上的安装孔位与连接贴合面，保证后续焊接对接的精度匹配。在结构设计上，重点还原了钢管与连接支座的衔接区域，支座上的圆形开孔既满足轻量化减重需求，也兼顾了装配时的定位与走线功能，支座表面的凸起卡位结构经过反复调整，能够在焊接前实现管件与支座的预固定，减少焊接过程中的形变偏移。材质渲染阶段，为钢合金材质添加了细腻的金属磨砂质感，调整环境光的反射参数让管件表面呈现出真实的金属哑光光泽，背景采用低饱和度的深灰色调，突出主体结构的轮廓与细节，同时通过光影的明暗过渡，清晰展现管件弯折处的弧度变化与连接部位的贴合缝隙，让焊接路径的走向一目了然。设计思路围绕实际焊接生产的工艺需求展开，模拟的焊接路径完全贴合管件与支座的连接接缝走向，充分考虑了钢合金薄壁管焊接时的热形变影响，路径规划避开了应力集中的弯折区域，保证焊接后滚笼整体结构的强度与稳定性，同时路径的连续流畅性也适配自动化焊接设备的走枪轨迹，能够为实际生产中的焊接工序提供精准的三维参考，减少现场调试的时间成本，提升焊接加工的良品率。
