单缸发动机曲柄连杆活塞总成结构设计

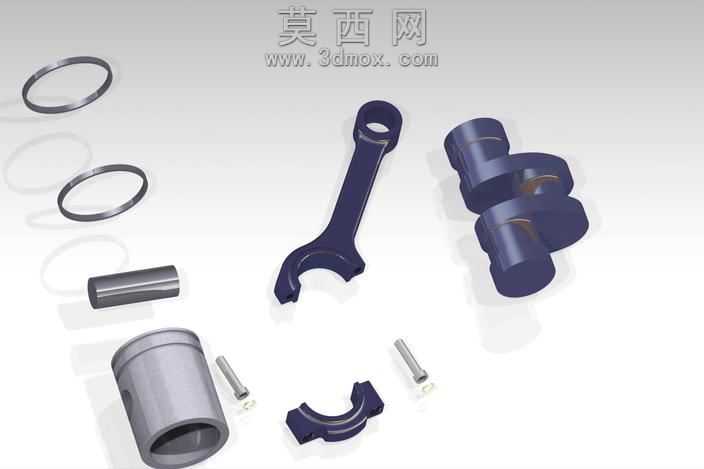

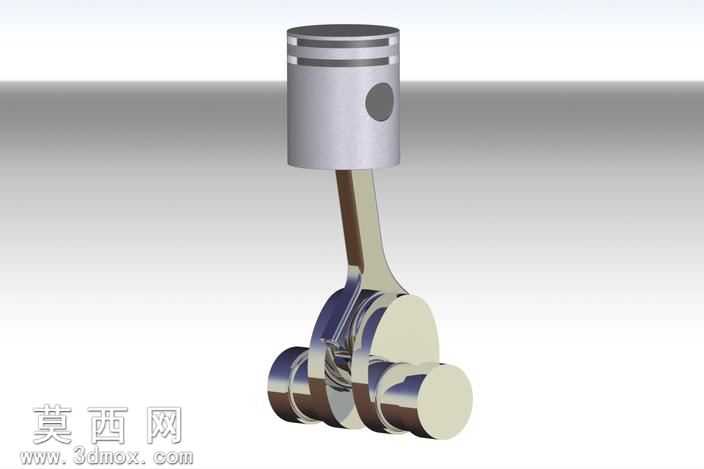

本作品为单缸发动机核心运动总成的三维参数化建模成果，完整还原了曲柄连杆机构与活塞组件的装配关系与运动逻辑。建模过程中首先基于内燃机动力传递的基础原理，梳理各零件的功能边界与配合公差：活塞部分采用铝合金材质的仿真设定，建模时精准还原了活塞销座、环槽以及裙部的型线特征，环槽位置预留了活塞环的装配间隙，活塞销孔与活塞销采用过渡配合的尺寸设定，保证工作状态下的连接可靠性。连杆部分区分了大小端结构，小端通过活塞销与活塞铰接，大端采用剖分式结构匹配曲柄销，建模时对连杆杆身的工字型截面做了细节还原，兼顾轻量化与结构强度的设计需求，同时添加了连杆螺栓的装配特征，还原真实的连杆锁紧结构。曲柄部分采用整体式曲轴的单拐结构建模，精准绘制了主轴颈、曲柄销、曲柄臂的过渡圆角，避免应力集中的结构设计完全符合内燃机曲轴的设计规范，曲柄臂处的平衡重结构也做了等比例还原，用于抵消活塞连杆组往复运动产生的惯性力。渲染阶段采用金属材质分层赋予：活塞赋予哑光铝合金材质，表面添加轻微的磨损质感模拟实际工作状态；连杆与曲轴赋予合金钢材质，表面做抛光与发蓝工艺的质感区分，螺栓等标准件赋予镀锌防锈的金属质感；背景采用渐变灰色调突出主体结构，同时添加柔和的环境光与定向补光，清晰展现各零件的装配间隙与结构轮廓，避免阴影遮挡关键配合部位。设计过程中严格遵循内燃机曲柄连杆机构的运动学规律，各零件的尺寸比例完全参考通用单缸汽油机的参数设定，装配时完全按照实际装配顺序添加同轴、铰接等配合约束，可直接用于运动仿真演示，直观展现活塞往复运动转化为曲轴旋转运动的完整动力传递过程，模型结构完整无缺失，各零件可单独拆分用于结构分析与教学演示。
