手动螺旋压力机结构设计三维模型

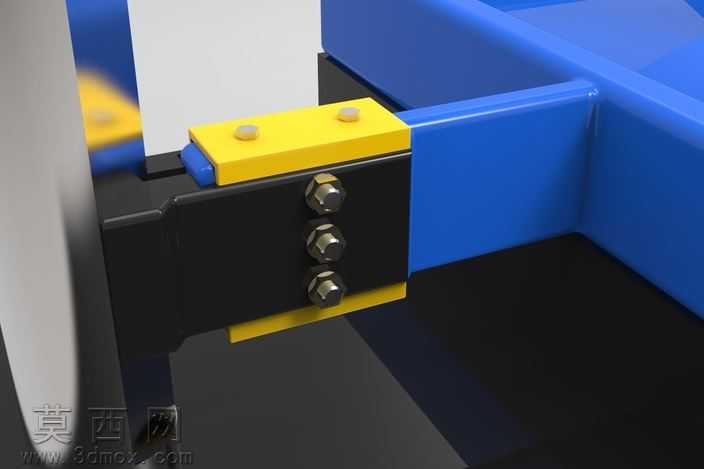

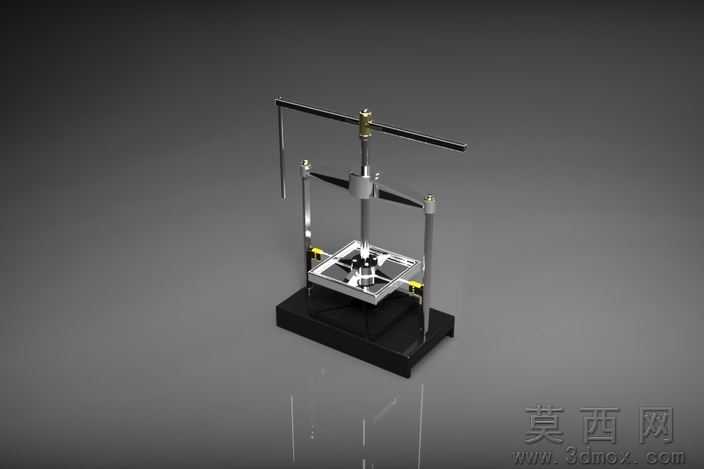

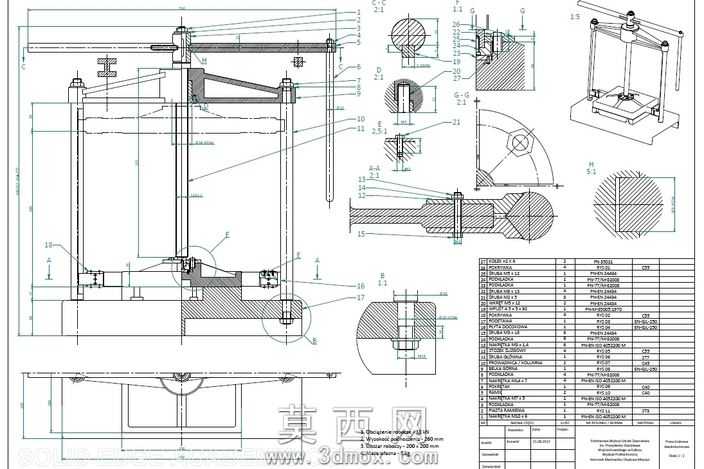

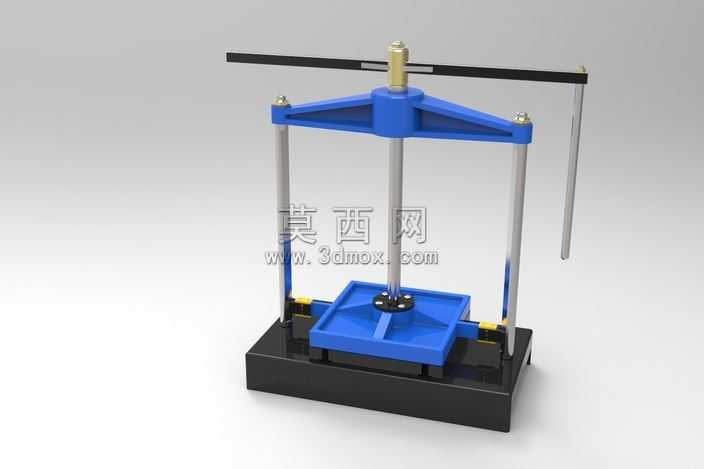

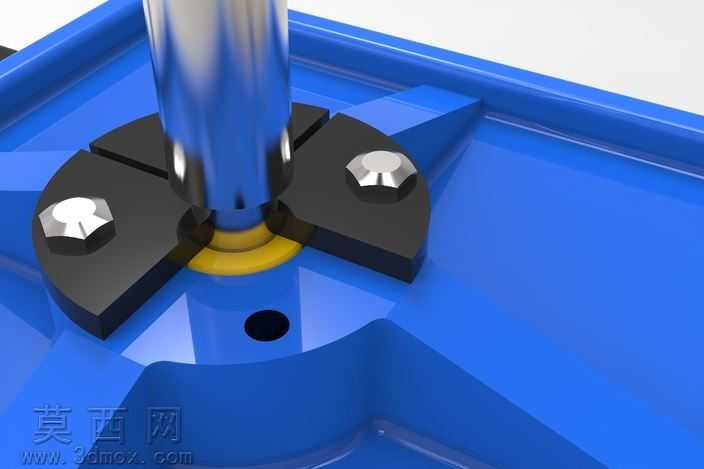

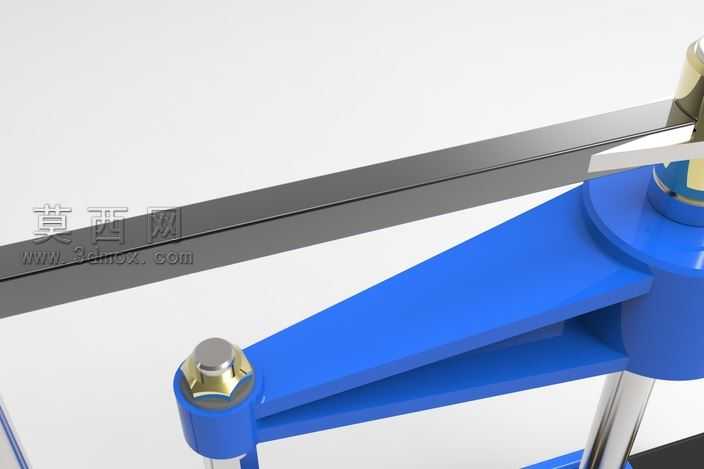

本模型为手动螺旋压力机的完整三维设计成果，建模过程中严格遵循机械设计规范，对各零部件的尺寸配合、运动逻辑进行了精准还原。整体采用立式框架结构，底部为厚重的铸铁材质基座，建模时通过赋予哑光黑色金属材质，搭配细微的铸造纹理贴图，还原了铸铁件的厚重质感与工业属性，基座上方设置方形工作台面，采用亮蓝色工程塑料材质，表面做防滑纹理处理，用于放置待加工工件，工作台与基座之间设置定位卡槽结构，保证受压时工作台不会发生偏移。中部为双导柱导向结构，两根镀铬光轴导柱垂直固定在基座与上横梁之间，建模时对导柱表面赋予高反光金属材质，还原镀铬件的光亮质感，导柱与活动横梁之间设置滑动衬套，保证活动横梁上下运动时的同轴度，避免压合过程中出现偏载。上部核心为螺旋传动机构，中央梯形丝杠贯穿上横梁，顶端连接横向操作杆，操作杆采用黑色防滑握把搭配金属杆身，建模时还原了操作杆的长度比例与握持结构，转动操作杆即可带动丝杠旋转，通过螺旋副将回转运动转化为活动横梁的直线下压运动，提供稳定的加压压力。上横梁采用三角形加强筋结构设计，蓝色工程塑料材质，既保证了结构刚性，又减轻了整体重量，活动横梁与丝杠下端通过推力轴承连接，保证旋转运动不会传递到压合工作面。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出各部件的轮廓与材质质感，辅助光源补光消除暗部死黑，背景采用浅灰色渐变背景，让整体模型结构清晰可见，各部件的装配关系一目了然。设计过程中充分考虑了手动设备的操作便利性，操作杆的长度经过力学优化，操作人员只需施加较小的力即可获得较大的压合力，导柱的导向行程经过合理规划，满足常规小零件压装、冲压、校直等加工需求，各连接部位的紧固件都做了精细化建模，还原了螺栓、螺母的标准结构，整体模型可直接用于教学演示、结构验证以及非标设备设计参考，完整展现了手动螺旋压力机的工作原理与结构组成。
