带前冲送料的冲压切割一体化设备

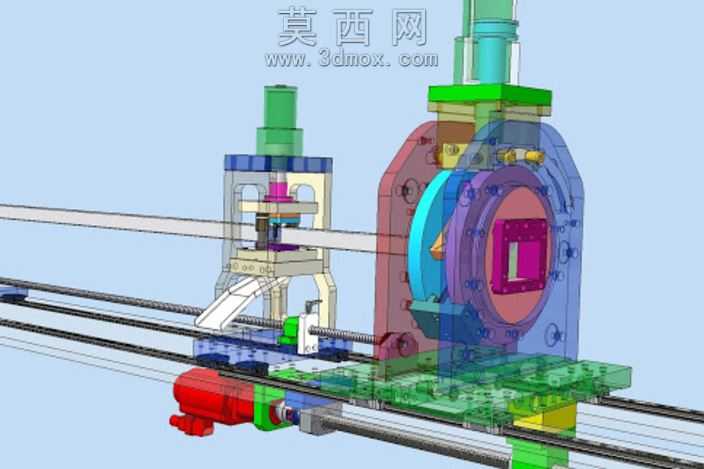

本作品为冲压切割单元的三维建模设计，整体采用模块化设计思路，将前冲送料机构、冲压执行机构、切割成型机构、传动驱动机构整合为协同作业的一体化加工单元，可实现带状工件的连续送料、精准冲压、定长切割全流程自动化作业。建模过程中对各功能模块的装配关系进行了严谨的约束定义，保证运动仿真阶段各部件动作逻辑符合实际机械运行规律，送料导轨采用线性导向结构建模，搭配丝杠传动组件与驱动电机的模型组合，还原了伺服送料的精度控制逻辑。冲压执行模块还原了导柱导套的导向结构、冲头的快装接口、压料板的弹性让位结构，切割模块则集成了回转式切刀与定位夹紧组件，可配合送料节拍完成定尺切断作业。材质渲染阶段，对机身铸铁部件采用哑光深灰金属材质，传动丝杠、导轨等运动部件赋予亮面镀铬金属质感，驱动电机外壳做了散热筋纹理的细节还原，气动管路、密封件分别采用对应的工程塑料、橡胶材质表现，不同功能部件通过色彩与材质差异做了明确区分，便于快速识别模块功能。结构设计上充分考虑了加工工位的操作空间与维护便利性，冲压与切割工位预留了废料导出的溜槽结构，驱动组件集中布置在机身下部，既降低整机重心提升运行稳定性，也便于日常检修保养。整体模型的干涉检查覆盖全行程运动范围，确保各运动部件在作业过程中无碰撞卡滞，各连接部位的紧固件、定位销均做了等比例建模还原，完整呈现了设备的实际装配细节，可直接用于设备方案展示、作业原理演示以及后续的工程图纸转化参考。
