创意纪念奖杯摆件结构设计方案

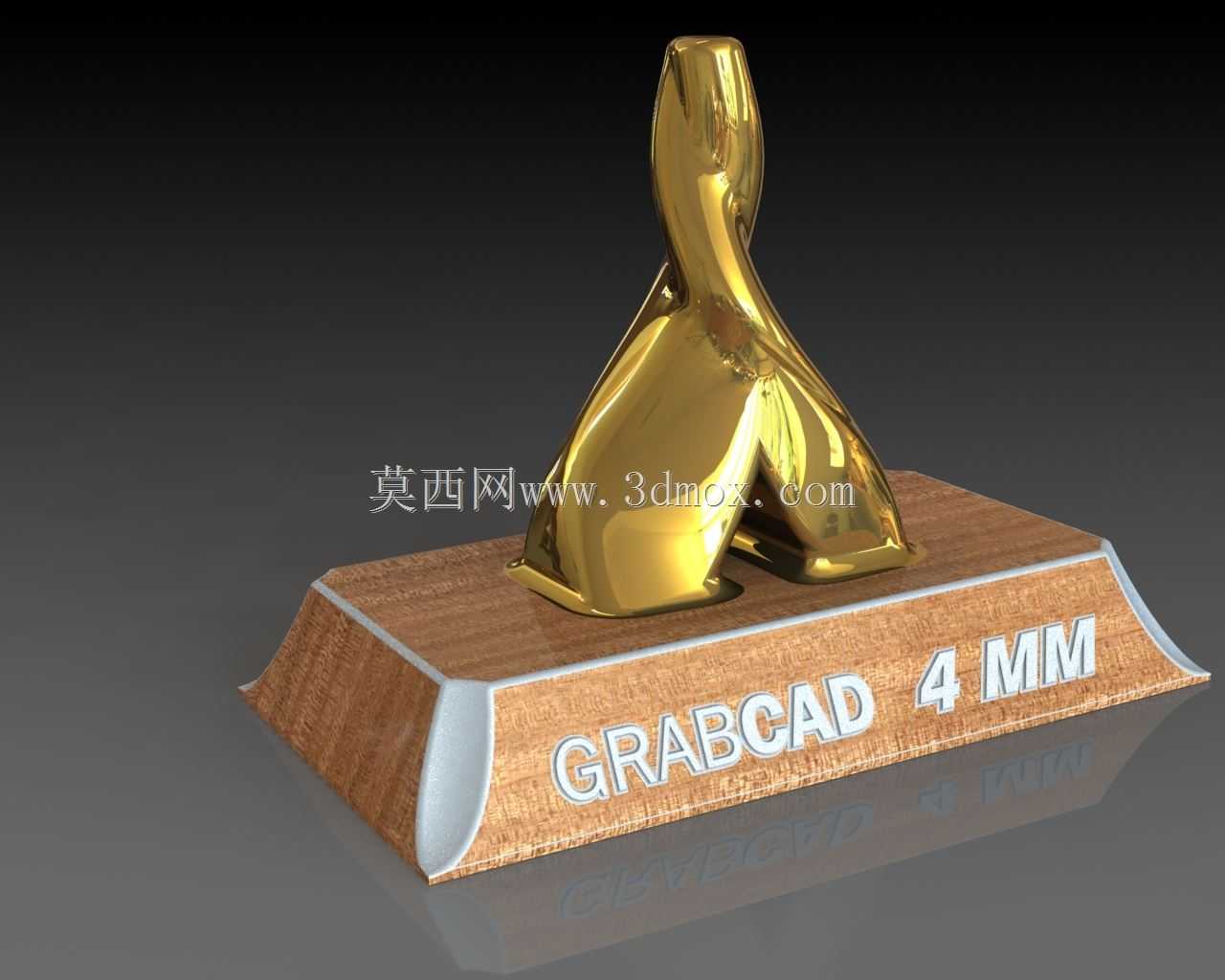

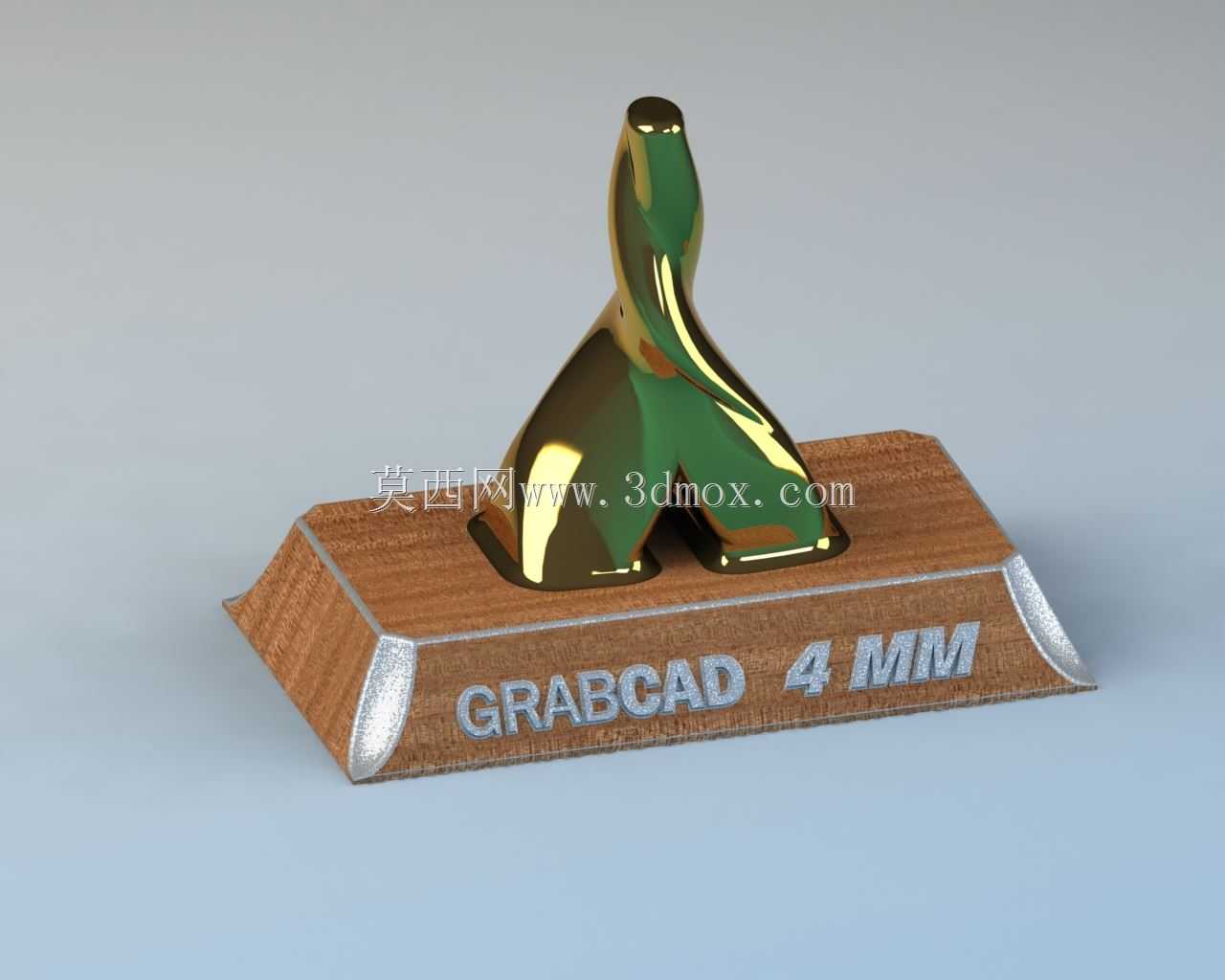

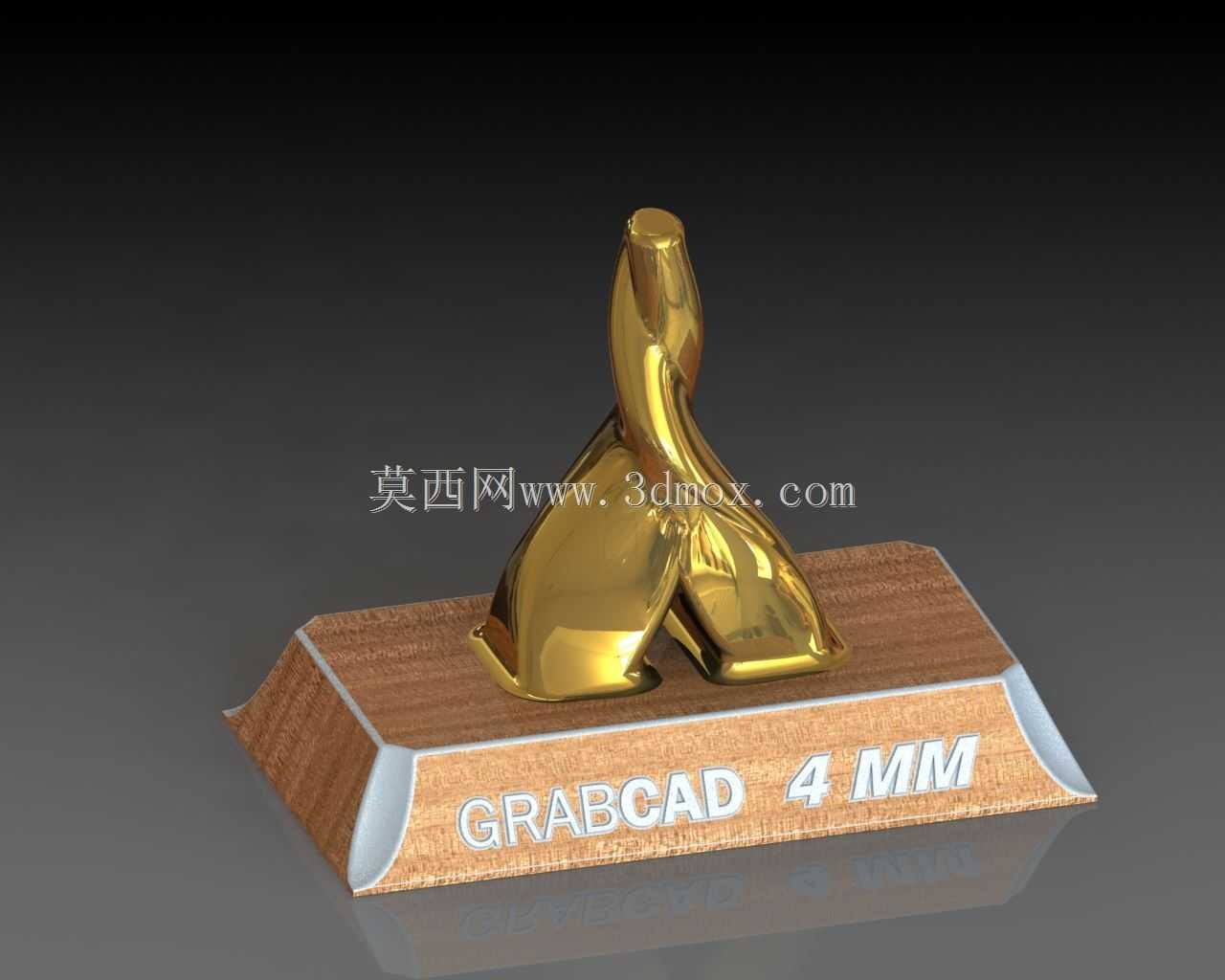

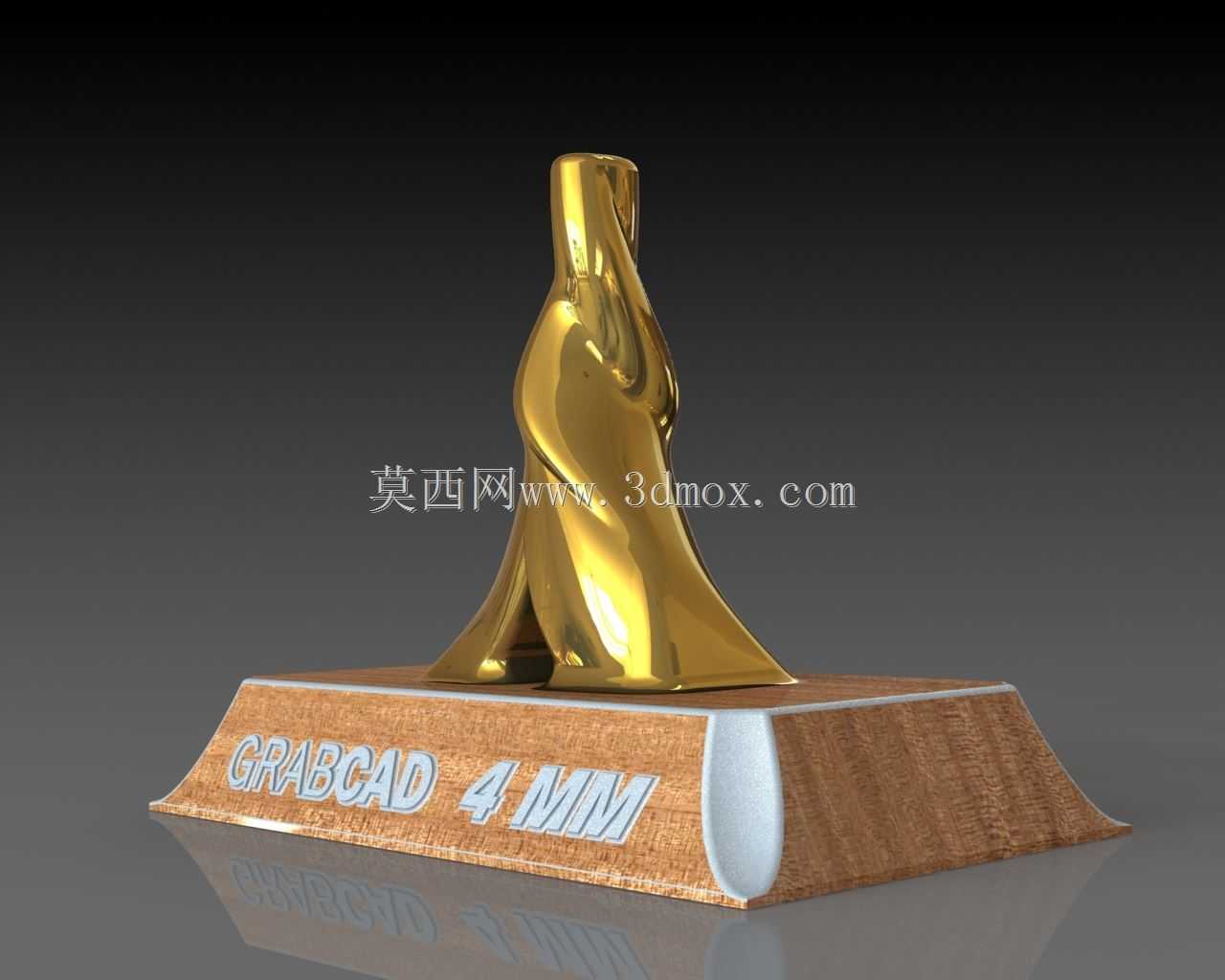

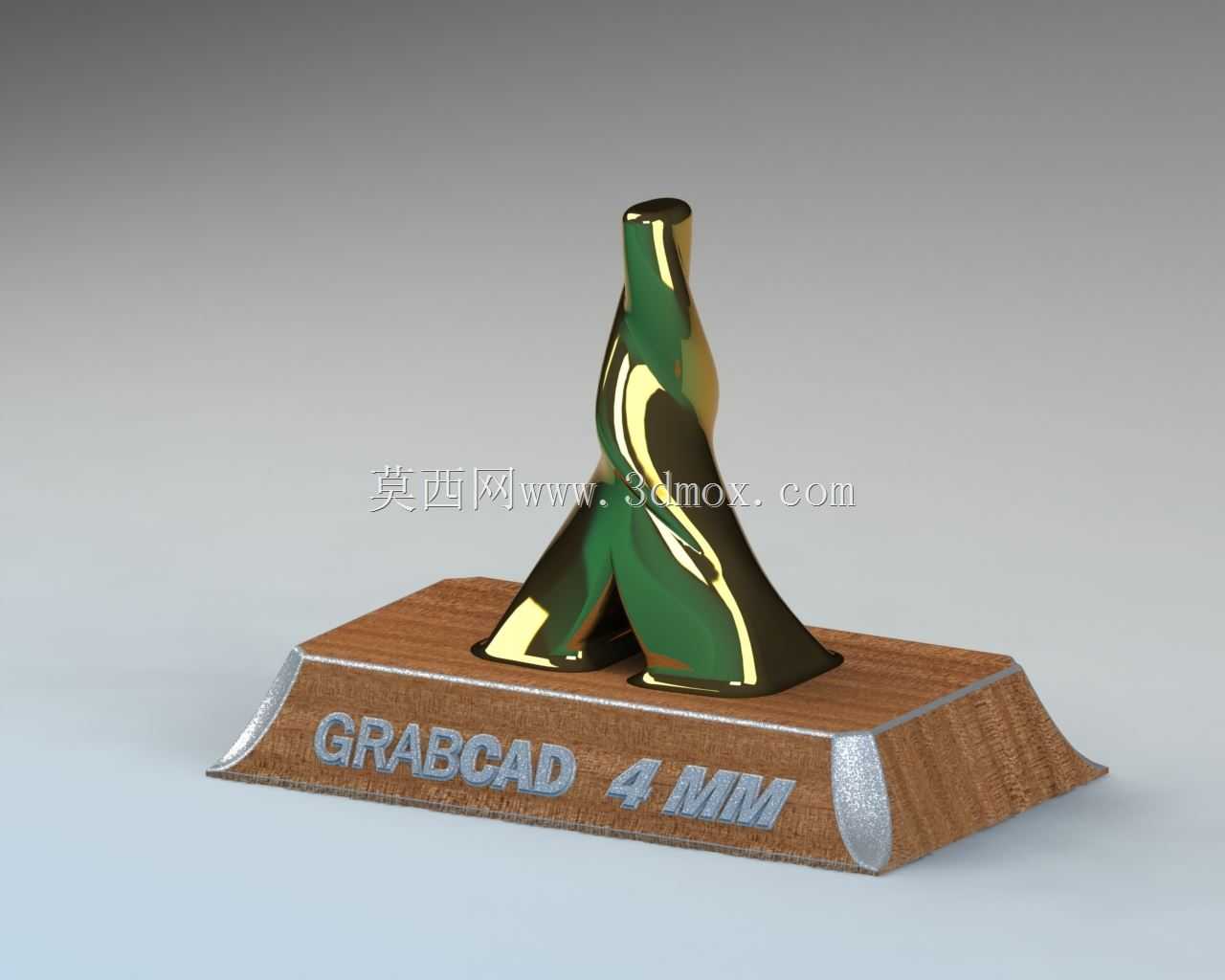

　　这款摆件的设计首先考虑了桌面陈列的安装边界，整体总高度控制在120mm范围内，底座采用梯形收边结构，底部最大长宽尺寸为90mm*60mm，放置在常规办公桌面、展示台架时不会占用过多陈列空间，底座边缘做了R3的圆角过渡，既避免锐边磕碰，也能在视觉上弱化底座的厚重感。主体扭转造型的设计思路，是通过连续的曲面扭转传递聚合、联结的视觉感受，曲面从底部三个支撑脚向上逐步收束汇聚，在顶部形成平滑的封闭端面，整个主体曲面的壁厚均匀控制在2.5mm，若采用金属铸造工艺生产，可有效避免壁厚不均导致的缩孔、浇不足等铸造缺陷，若采用3D打印工艺制作，均匀壁厚也能减少打印过程中的支撑用量，降低后处理工作量。

　　从实际应用场景来看，这类摆件可用于企业周年纪念、行业赛事颁奖、团队项目纪念等场合，主体与底座的连接采用嵌入式定位结构，主体底部的三个支撑脚对应底座上的三个定位沉孔，装配时可通过过盈配合或者环保结构胶实现固定，不需要额外的紧固件，装配工序简单，适合小批量定制生产。底座正面预留了嵌入式标识安装位，可根据不同的使用需求蚀刻、丝印对应的活动名称、纪念文字或者品牌标识，标识区域的下沉深度为0.3mm，填充标识油墨后不会因为日常擦拭导致标识磨损脱落。

　　功能特性方面，整个摆件的重心经过校核，落在底座中心投影范围内，即使受到轻微的桌面碰撞也不会出现倾倒问题，主体曲面的所有过渡位置都做了G2连续处理，表面没有尖锐的棱角，日常拿取、清洁时不会划伤手部。木质底座的侧面做了局部内凹的弧面处理，既方便手指抓取挪动摆件，也能在视觉上让底座看起来更轻薄，减少实木材质带来的笨重感。主体表面的高光泽质感处理，对应实际生产中的抛光、电镀或者烤漆工艺，曲面的曲率变化经过优化，不会出现电镀时的电流集中导致的镀层不均问题，也能减少烤漆过程中的流挂缺陷。

　　在结构细节上，主体底部的三个支撑脚与底座接触的位置做了0.2mm的平面让位，避免因为加工误差导致主体放置不稳，出现晃动的问题。底座底部预留了四个直径5mm、深度1mm的防滑垫安装位，粘贴硅胶防滑垫后，既可以避免摆件刮伤桌面漆面，也能增加摆件与桌面的摩擦力，进一步提升放置稳定性。整个模型的曲面拆分逻辑也兼顾了后续的开模需求，若采用压铸工艺批量生产，主体的分型面设置在扭转曲面的最大轮廓线上，不会出现倒扣结构，不需要设计复杂的抽芯机构，能有效降低模具制造成本，提升量产时的生产效率。

　　从建模逻辑来看，整个主体采用曲面放样加扭转约束的方式构建，先绘制底部三个支撑脚的轮廓草图与顶部的端面轮廓，通过引导线控制曲面扭转的角度与弧度，再对所有曲面交线做圆角过渡处理，确保曲面的光顺度，后续导出STEP格式文件后可直接导入各类三维软件进行编辑调整，也可直接对接加工环节进行工艺拆解。底座的建模采用实体拉伸加倒角、切除的方式完成，结构简单，加工时无论是采用实木铣削还是树脂浇筑都能快速实现，不需要复杂的工装夹具。
