戈登盖尔主题金色纪念奖杯结构设计

　　这款纪念类摆件的结构设计，最初的需求场景来自行业赛事的荣誉授予环节，区别于常规量产的通用奖杯，它需要在有限的台面上承载明确的主题标识，同时兼顾摆放稳定性与视觉辨识度。从实际使用场景来看，这类摆件多放置于办公桌面、展示柜层板这类平面区域，日常不会承受额外的外加载荷，仅需满足自重下的结构稳定，以及日常擦拭、挪动时的抗形变能力，因此整体结构没有设置复杂的活动部件，所有曲面均为一体化成型设计，避免拼接缝隙带来的积灰、松动问题。

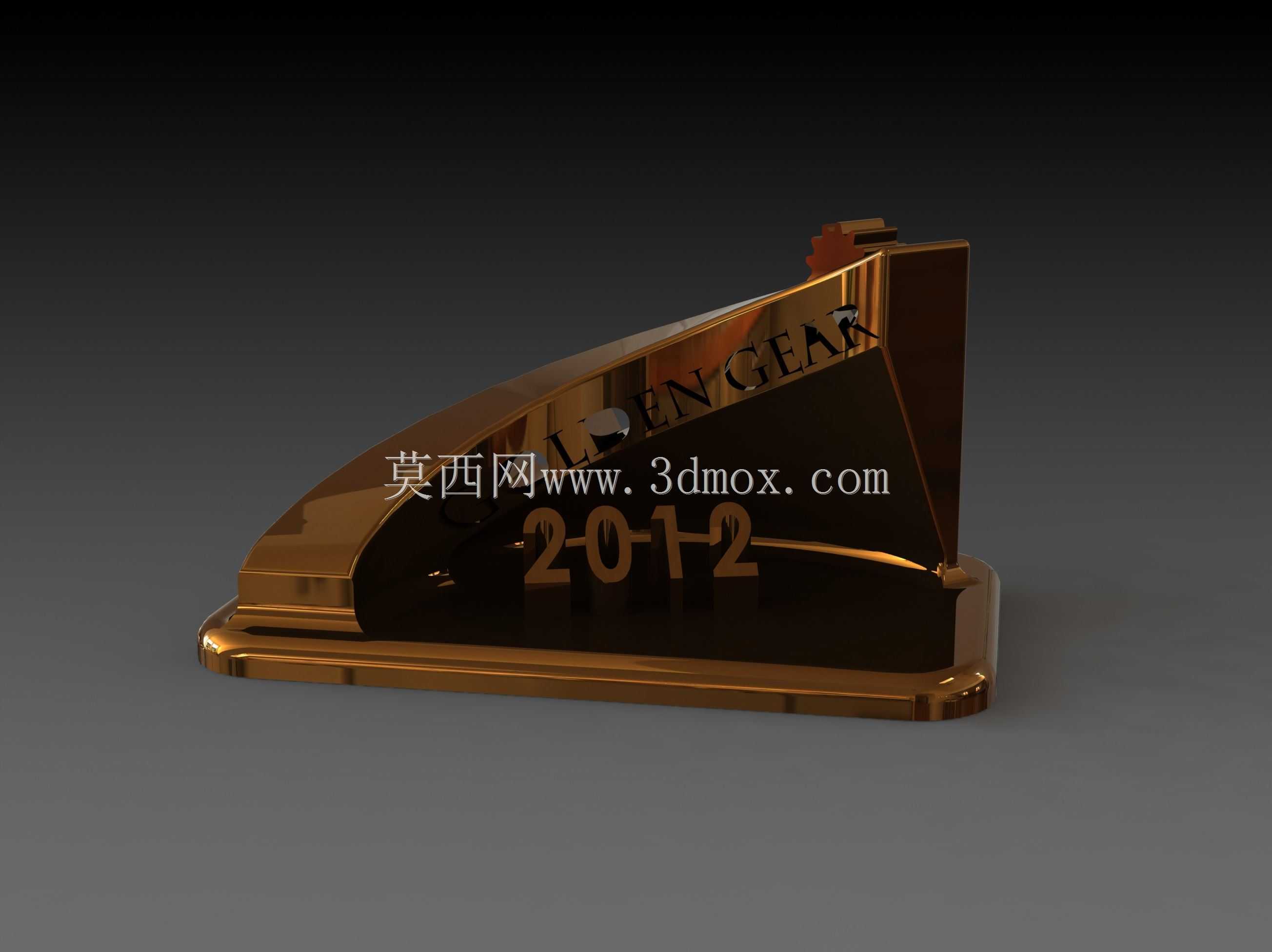

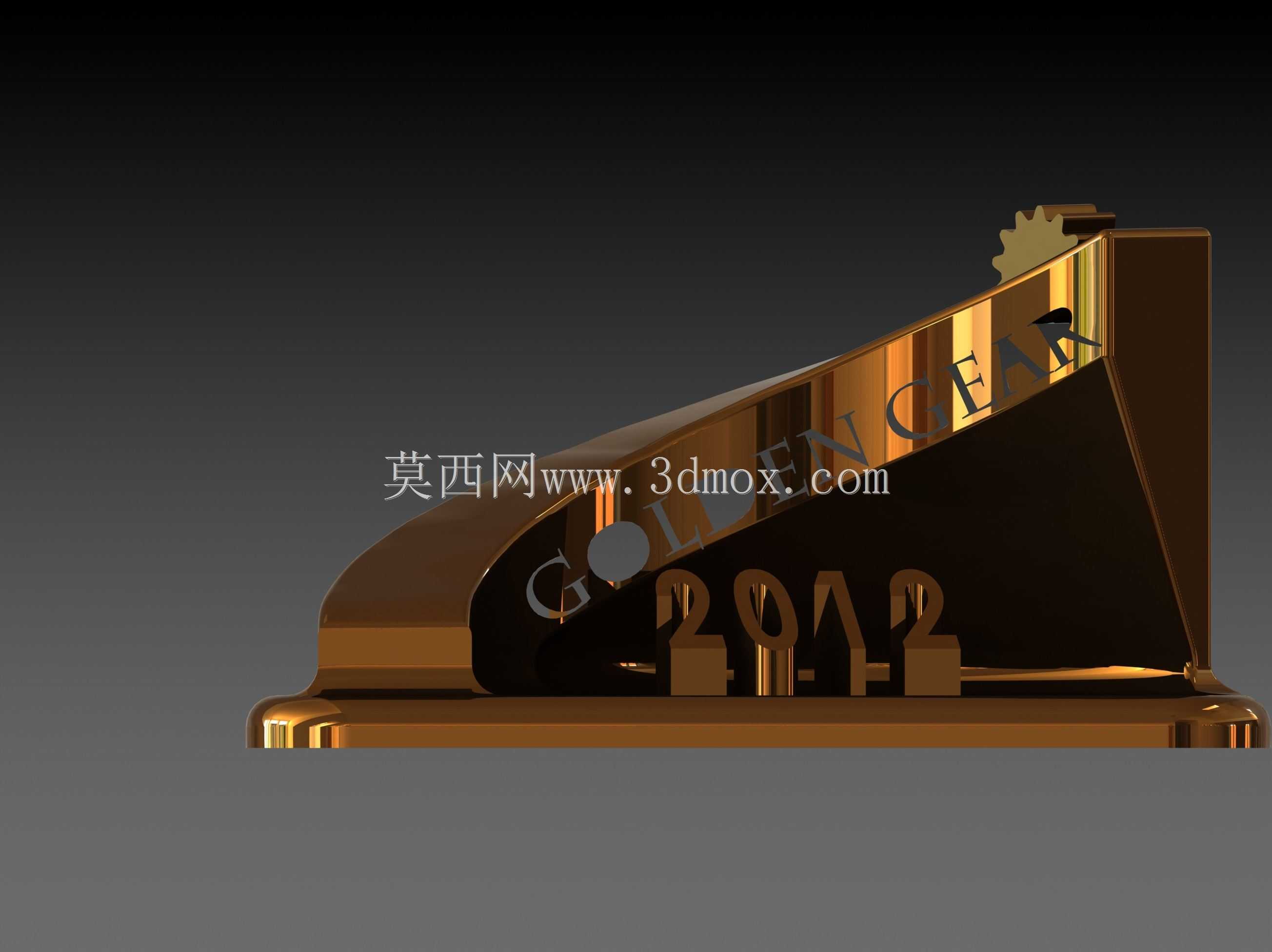

　　设计思路上，主体采用楔形抬升的曲面轮廓，从底座前端的低平位置逐步向后上方抬升，形成一条连续的向上引导曲面，刚好呼应主题里“向上道路”的意象，曲面的弧度经过多次调整，既保证了金属质感渲染下的光影流动效果，不会出现过于突兀的折角破坏反光连续性，也控制了整体的重心位置——整个结构的重心垂直投影完全落在底座的矩形支撑面内部，哪怕是桌面存在轻微的倾斜，或者挪动时受到小幅的侧向触碰，也不会出现倾翻的情况。底座部分做了小幅的外延收边设计，边缘做了R2的圆角处理，一方面避免锐边在摆放时刮伤桌面漆面，另一方面也让底部的接触面积更合理，不需要额外加装防滑垫就能依靠自重保持稳定，同时收边的高度控制在8mm，不会因为底座过厚显得整体笨重，也不会因为过薄导致边缘在加工时出现翘曲变形。

　　主体楔形面上的标识区域做了下沉0.3mm的浅槽设计，实际生产中无论是采用蚀刻填漆还是激光雕刻的工艺，都能保证标识的位置精度，不会因为曲面的弧度导致文字变形，浅槽的深度刚好可以容纳漆面或者氧化层的厚度，不会出现凸起的标识在日常擦拭时被磨掉的问题。顶部的小型凸台结构是预留的主题标识安装位，尺寸控制在12mm见方，既可以粘贴小型的金属徽标，也可以直接在凸台上雕刻对应的赛事标识，不需要额外破坏主体曲面的完整性。

　　从安装边界来看，整个摆件的最大外轮廓尺寸控制在长度180mm、宽度80mm、总高度110mm的范围内，这个尺寸刚好适配常规的展示架层板间距，也不会占用过多的办公桌面空间，摆放时只需要预留出前后左右各10mm的操作空间，就可以完成日常的清洁、挪动操作，不需要额外的固定结构。曲面的壁厚设计上，采用了均匀的3mm壁厚，不管是采用金属铸造、3D打印后电镀，还是亚克力浇筑后镀金的工艺，都能保证冷却或者固化过程中的收缩均匀，不会出现壁厚差异导致的表面凹陷、变形问题，内壁不需要额外添加加强筋，因为整体的楔形结构本身就具备足够的结构刚度，3mm的壁厚完全可以承受日常挪动时的握持力，不会出现按压形变的情况。

　　实际使用中，这类摆件的表面处理是影响最终呈现效果的核心环节，设计时所有曲面的曲率都控制在G2连续以上，保证金属镀层或者抛光处理后，反光是连续顺滑的，不会出现局部的光影断层，边缘的圆角过渡统一采用R3的参数，避免抛光时出现锐角位置抛穿镀层的问题。底部的接触面做了整面的平面度控制，平面度公差在0.2mm以内，保证摆放时不会出现晃动，不需要额外调整脚垫的高度，哪怕是在平整度一般的木质桌面上，也能保持平稳贴合。不同于常规的杯状奖杯，这款楔形结构的摆件没有高耸的细杆部分，从结构上规避了易折断、易倾倒的问题，哪怕是不小心被胳膊扫到，也会顺着楔形的曲面滑到桌面上，不会直接摔落损坏，更适合人员走动频繁的办公区域、展会展示区域摆放。在细节处理上，所有的文字标识都顺着曲面的抬升方向排布，人站在摆件前方45度视角的时候，文字刚好处于视觉中心位置，不需要刻意调整摆放角度就能清晰识别所有标识内容，曲面的倾斜角度经过反复校核，刚好是日常坐姿下视线自然下落的角度，放在办公桌上抬头就能看到完整的主题内容，不需要俯身或者侧身查看。
