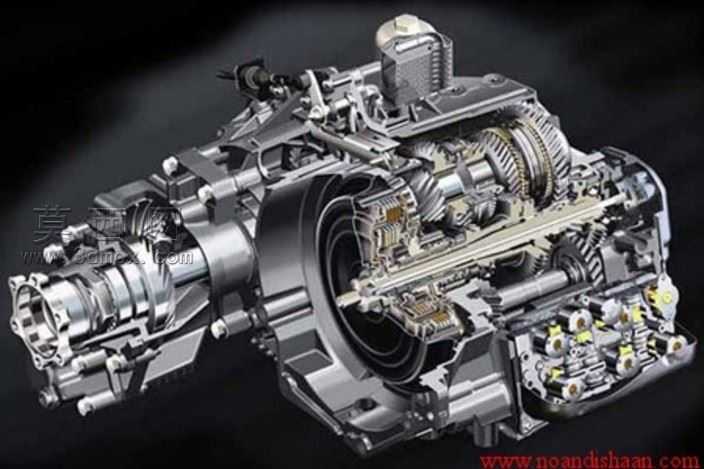

大众汽车横置自动变速器结构三维设计

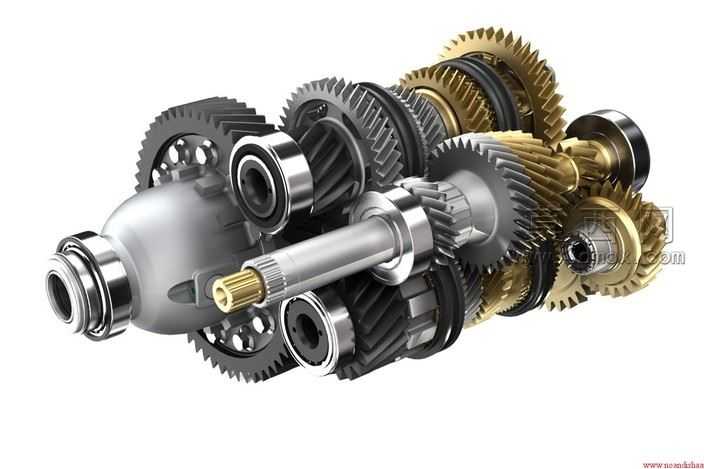

本作品为大众汽车配套横置自动变速器的全结构三维建模成果，建模过程严格参照量产变速器的实物测绘尺寸与工程设计参数完成，整体采用自底向上的装配建模逻辑，先对每一个独立零部件进行单独建模，再按照实际装配约束关系完成总装，完整还原了变速器内部的所有核心结构。建模阶段针对不同零部件的形态特征采用差异化建模方式，对于变速器壳体这类复杂异形薄壁构件，采用多草图放样结合抽壳、筋特征阵列的方式完成，精准还原了壳体上的安装定位孔、加强筋、油路通道等细节结构；对于轴类、齿轮类等回转体零件，采用旋转凸台为基础特征，再添加键槽、花键、齿形等细节特征，其中齿轮齿形部分严格按照渐开线齿廓参数生成，保证齿形啮合关系的准确性；对于离合器组件、液压控制阀体、换挡执行机构这类多零件组合的模块，单独完成子装配后再接入总装配体，确保各部件的运动行程与装配间隙完全符合实际工程要求。材质与渲染阶段根据不同零部件的实际材质属性赋予对应材质，齿轮、轴类等承载零件赋予高强度合金钢材质，调整金属粗糙度与反光参数还原锻钢零件的哑光金属质感；壳体部分赋予压铸铝合金材质，添加细微的铸造纹理与表面氧化层效果，还原量产壳体的真实外观；密封件、线束插接件等非金属零件赋予橡胶、工程塑料材质，调整漫反射参数区分不同非金属材质的视觉差异；液压油路部分的阀体内腔做半透明材质处理，可直观展示内部油道走向。渲染阶段采用工作室三点布光方案，主光从斜上方投射突出变速器整体轮廓与金属反光，辅光补全暗部细节避免结构死黑，轮廓光勾勒变速器边缘结构，背景采用深灰色渐变背景突出主体，最终渲染图可清晰展示内部齿轮啮合关系、换挡机构布局、各部件的装配位置。设计过程中充分考虑了变速器的实际工作逻辑，所有齿轮的传动比、轴系的支撑位置、离合器的布置位置都与量产产品保持一致，可用于变速器结构教学、传动原理演示、维修拆装培训等场景，也可作为汽车动力总成匹配设计的参考三维模型，帮助设计人员直观理解横置自动变速器的结构布局与动力传递路径。
