四耳带衬套夹紧式法兰连接座结构设计

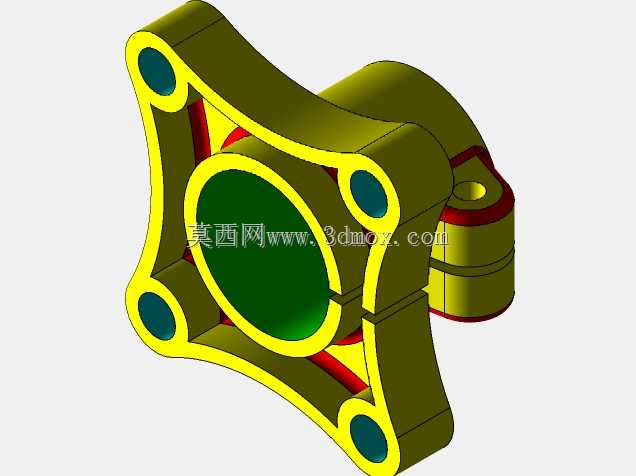

　　在流体管路接驳、小型动力组件输出端固定、气动执行元件端部连接这类需要频繁拆装调整的工位上，常规一体式法兰往往存在装配对位难度大、长期受振动后连接预紧力衰减快、不同轴径管件适配性差的问题，这款带开口夹紧结构的四安装耳法兰座，正是针对这类现场工况做的定向结构优化。从实际装配逻辑来看，该零件的核心功能是实现轴向贯穿的轴类、管件类零件的径向抱紧固定，同时通过四个周向均布的安装耳，将被固定件稳定锁附在设备安装面板或者支架端面上，相比传统的两片式对夹法兰，它的一体式基座减少了合模错位带来的同轴度误差，开口处的夹紧缝设计，让操作人员不需要完全拆解周边管路，只需要松开夹紧位的紧固件，就能调整被固定件的轴向插入深度或者周向角度，调整到位后再锁紧紧固件即可完成固定，在设备调试、易损件更换的场景下能大幅缩减停机作业时间。

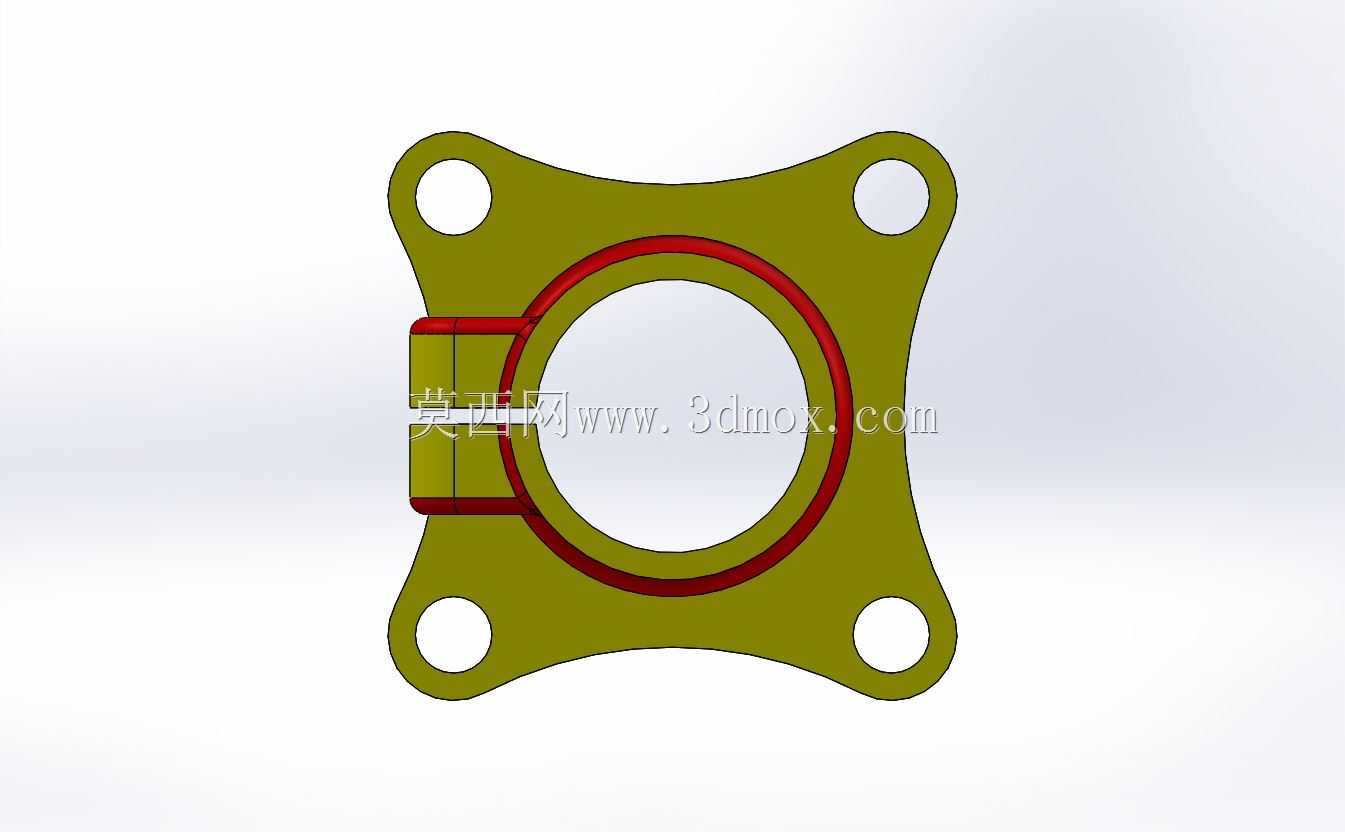

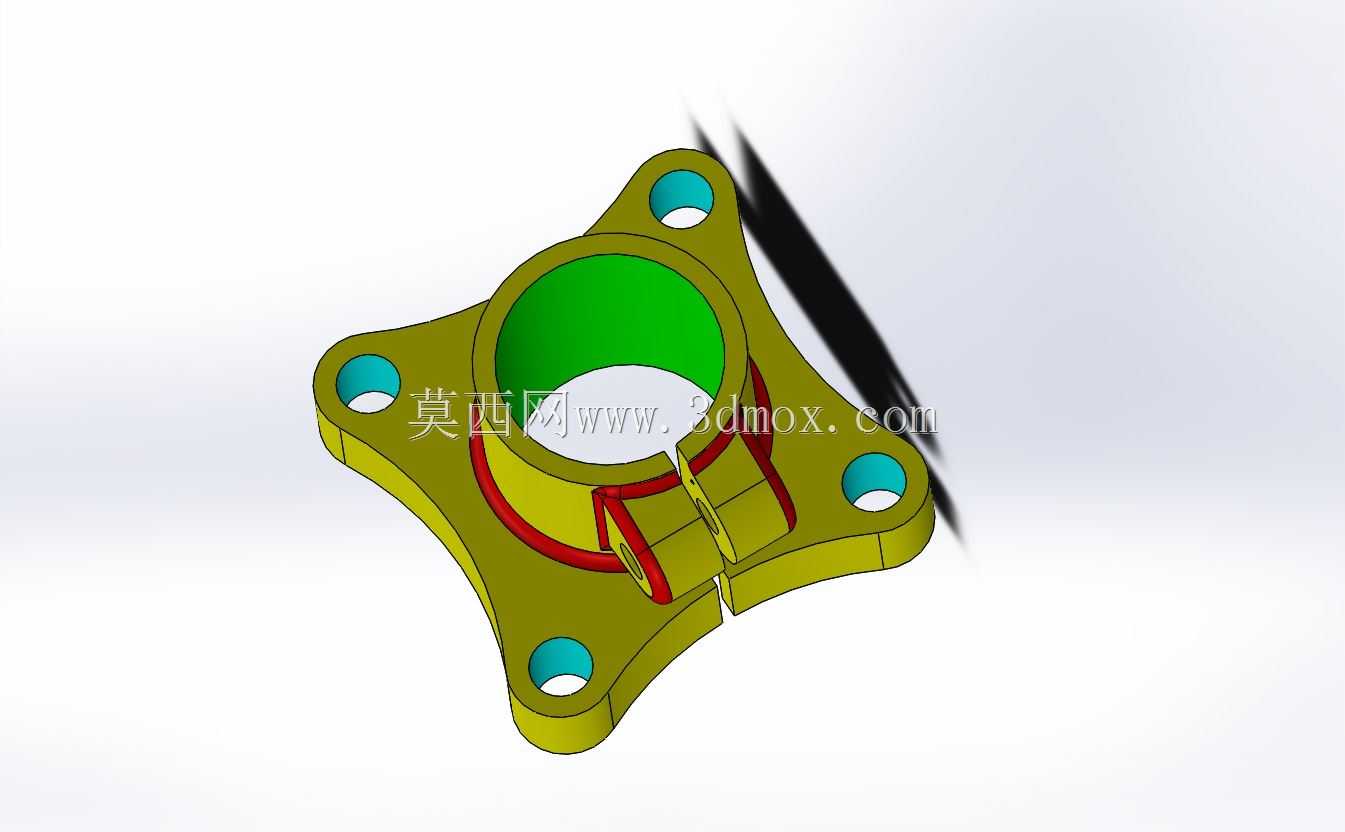

　　设计过程中首先敲定的是周向安装耳的布局，四个安装耳采用90度等夹角分布，每个安装耳上的通孔做了沉头锪平处理，确保内六角螺栓或者十字槽螺栓安装后头部不会突出安装面，避免和周边其他零部件产生运动干涉；安装耳和主体筒身之间做了大圆角过渡，没有尖锐的应力集中棱角，在承受径向偏载的时候，应力会顺着圆角均匀扩散到筒身主体，不会在耳板根部出现断裂隐患。主体筒身的内孔做了衬套适配设计，内孔表面预留了衬套压装的公差带，压入铜衬套或者工程塑料衬套之后，既可以降低被穿过的轴类零件转动时的磨损，也能在衬套磨损失效后单独更换衬套，不需要整体替换法兰座，降低长期运维的配件成本。开口夹紧缝的位置特意避开了安装耳的受力方向，缝宽控制在合理范围，当锁紧夹紧螺栓的时候，筒身会产生均匀的弹性形变，整个内孔圆周面都能贴合在被固定件的外表面，不会出现局部抱紧力不足导致的打滑、窜动问题；夹紧缝的端部做了小圆孔止裂设计，避免长期反复松紧夹紧螺栓的时候，缝隙端部因为应力集中出现裂纹延伸。

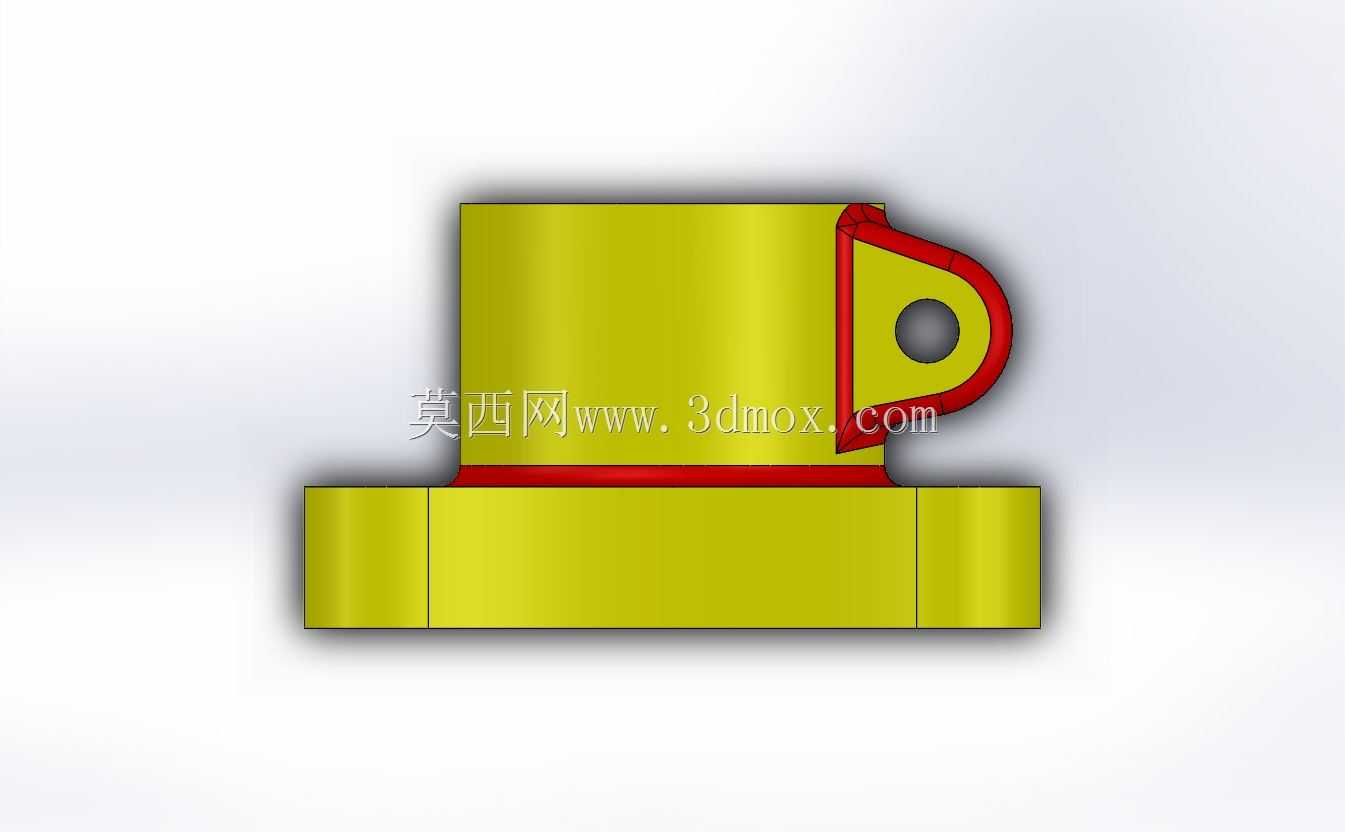

　　从安装边界尺寸来看，四个安装耳的中心孔所在的圆周直径，适配常规的通用安装面板孔位，不需要对现有设备的安装面板做二次打孔改造就能直接替换原有法兰件；主体筒身的轴向高度控制在紧凑范围，不会在安装后占用过多的轴向空间，适合安装空间局促的小型自动化设备、小型动力传输单元上使用。零件的外轮廓所有棱边都做了倒角处理，既去除了机加工产生的毛刺，避免装配过程中划伤操作人员，也能在零件做表面氧化、喷塑处理的时候，让涂层均匀覆盖所有表面，提升防锈抗腐蚀能力，在有少量切削液、水雾的车间环境下也能长期稳定使用。

　　实际选型使用的时候需要注意，该法兰座的抱紧力适配中等载荷的轴类、管件固定，不适合大扭矩重载传动的轴端固定场景；安装时需要按照对角顺序逐步拧紧四个安装耳上的固定螺栓，避免单个螺栓预紧力过大导致法兰座整体倾斜，影响内孔和被固定件的同轴度；压装内衬套的时候要保证衬套端面和法兰座端面齐平，不能出现衬套突出或者凹陷过多的情况，避免影响被固定件的轴向定位精度。
