四旋翼航拍作业飞行器结构设计

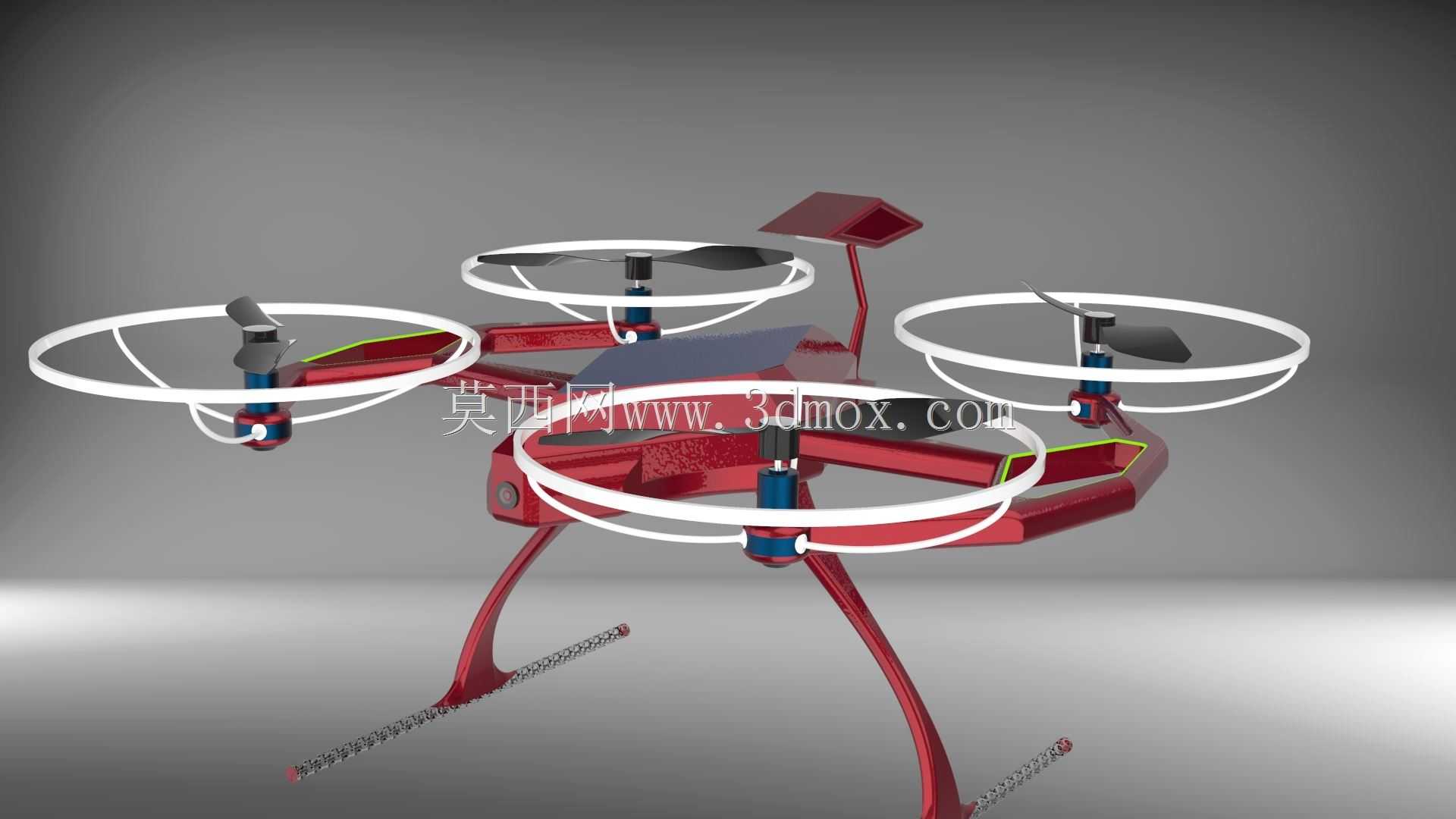

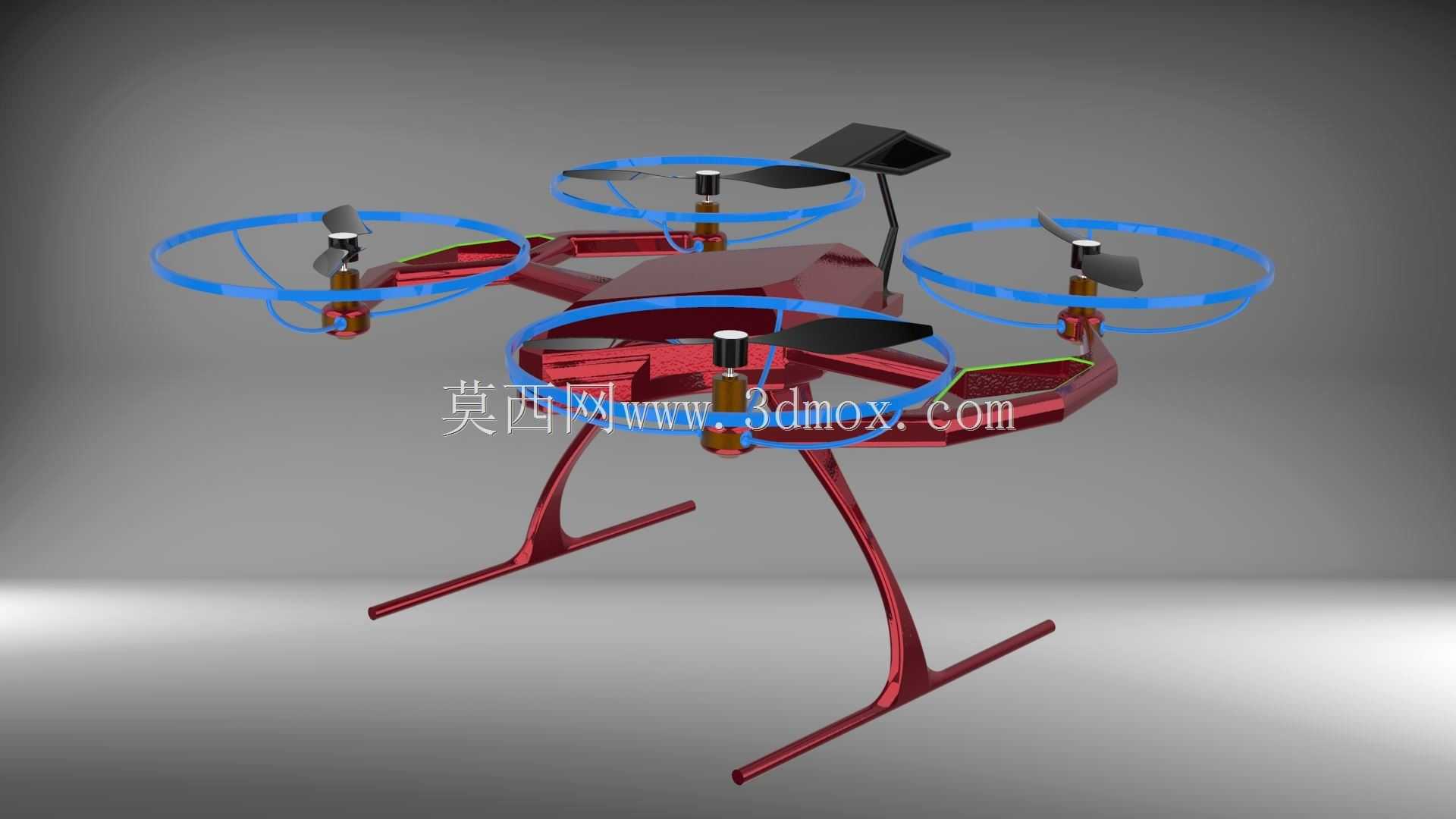

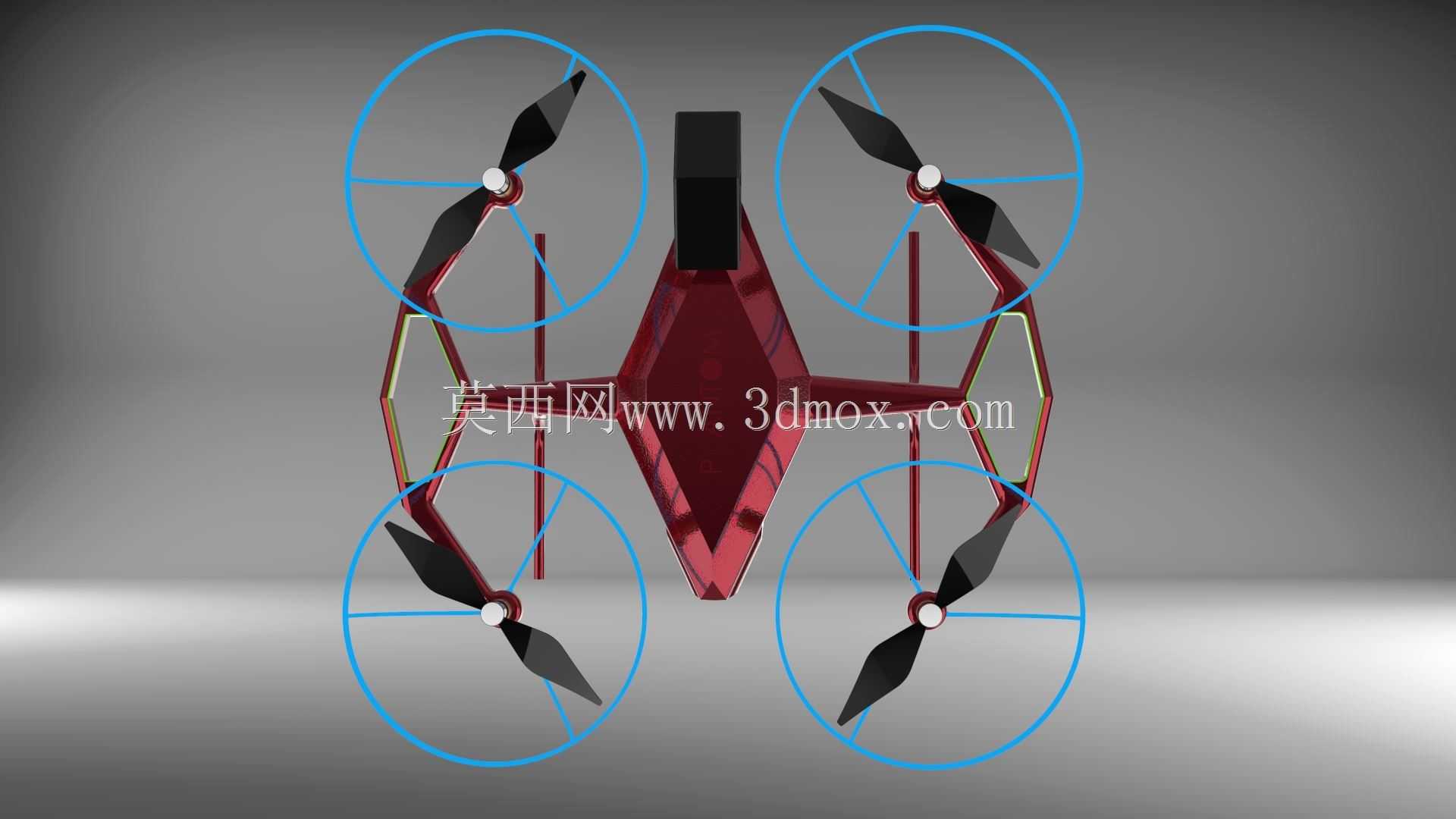

　　这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可用于小范围场地航拍巡检、农林区域低空取样、户外小型航测作业等场景，区别于大载重行业级无人机，它更偏向轻量便携的高频次短途作业场景，单人即可完成携带与起降操作，不需要配套复杂的地面保障设备。从结构布局来看，整机采用X型机架排布，四个机臂从中心主机舱向外等角度延伸，机臂末端的动力安装座预留了标准电机安装孔位，可适配常用的22系列外转子无刷电机，安装时不需要额外打孔改造，孔位同轴度公差控制在0.1mm以内，能避免电机安装偏斜带来的动平衡问题。桨叶外围设置了一体式环形保护罩，保护罩采用轻量化圆弧结构，与机臂采用卡扣加螺丝的双重固定方式，在低空近人作业、狭窄空间穿行时，

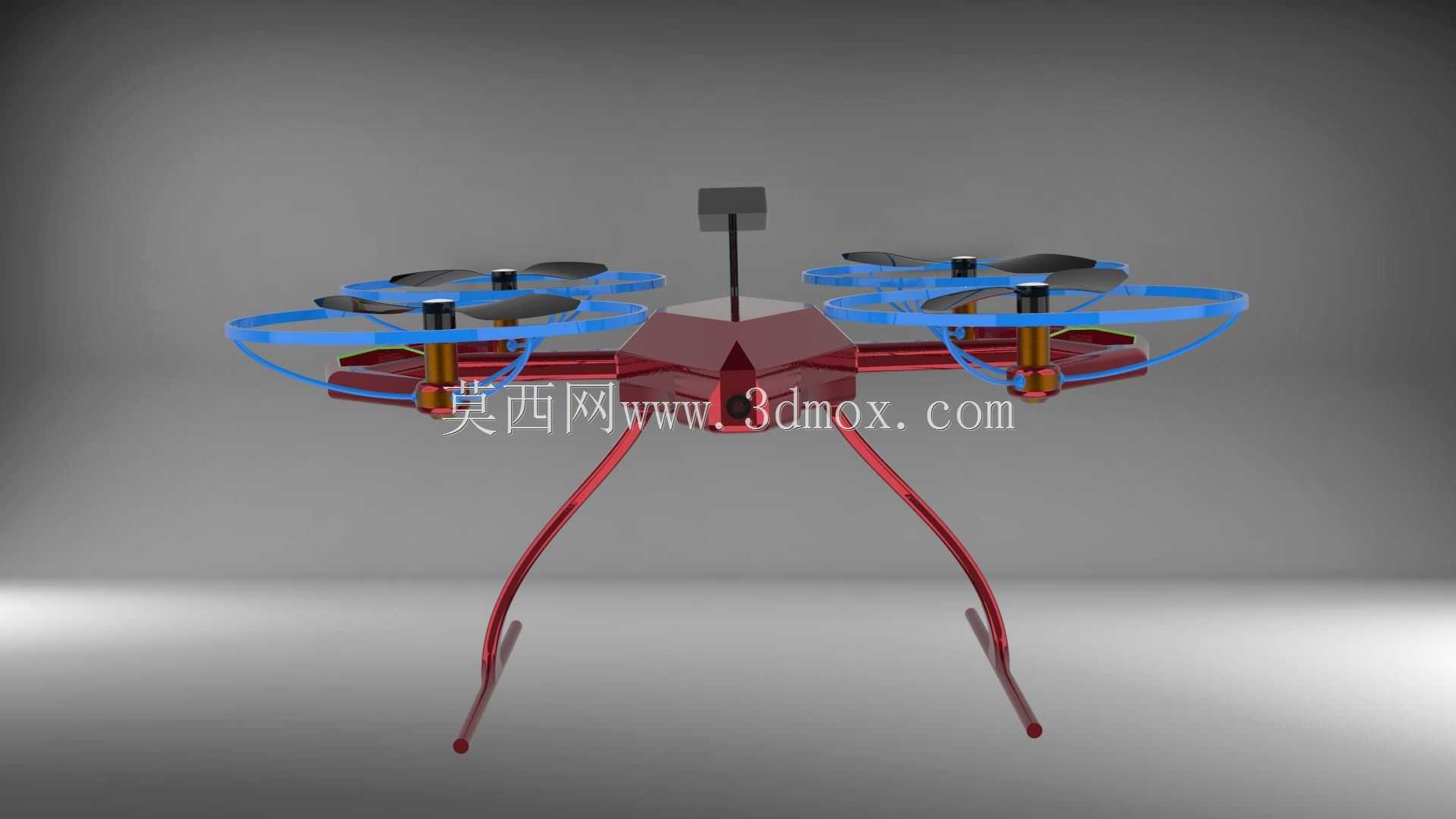

　　即使桨叶意外触碰障碍物或者墙体，保护罩能第一时间阻隔桨叶与外物的接触，既避免桨叶断裂飞溅，也能降低碰撞对作业周边人员、物体的损伤风险，保护罩的环形结构还能在一定程度上梳理桨叶下洗气流，减少紊流对飞行稳定性的干扰。起落架采用两根弧形高韧性支腿结构，从主机舱下方向外倾斜延伸，支腿末端做了圆弧收边处理，没有尖锐棱角，起降时支腿的弧形结构能提供一定的弹性形变空间，抵消硬着陆带来的冲击载荷，避免冲击力直接传递到中心舱内的飞控、电池等核心部件；起落架的高度预留了足够的下方空间，即使搭载小型云台相机或者作业载荷，起降时载荷也不会直接触碰地面，同时支腿的外倾角度经过反复校核，整机在15度以内的倾斜坡面起降时也不会发生侧翻。

　　中心主机舱采用多面体棱边造型，上表面预留了GPS与天线的安装位，天线支杆采用直立式设计，安装位置处于整机中心轴线上，能最大程度减少机架金属部件对信号的遮挡，舱体内部做了分层安装格，可分别放置飞控板、电池、电调等部件，各部件的走线槽沿机臂内部预留空腔布置，避免线材外露缠绕桨叶。整机的尺寸边界控制在便携范围内，机臂与中心舱采用快拆式连接结构，拆卸后可放入普通双肩背包携带，组装时只需要对准卡扣拧紧固定旋钮即可，不需要额外工具，单人三分钟内即可完成整机组装。设计过程中重点做了动平衡校核，四个机臂的重量差控制在2g以内，桨夹安装位的同轴度经过反复调整，飞行时的整机振动量控制在0.2g以内，能避免振动带来的画面果冻效应，

　　也能延长飞控传感器的使用寿命。保护罩与机臂的连接位置做了加强筋处理，在承受1kg以内的侧向碰撞力时不会发生断裂变形，起落架支腿采用高韧性改性材质，可承受整机从1.5米高度自由下落的冲击载荷，不会出现永久性形变。动力线与信号线沿机臂内部走线的设计，还能减少线材的风阻，同时避免户外作业时树枝、杂物勾挂线材引发飞行事故，中心舱的棱边造型相比传统圆弧舱体，能减少阳光直射下的反光干扰，也能提升舱体的结构强度，相同壁厚下抗扭刚度比圆弧舱提升15%左右。
