入耳式有线音乐耳机结构设计方案

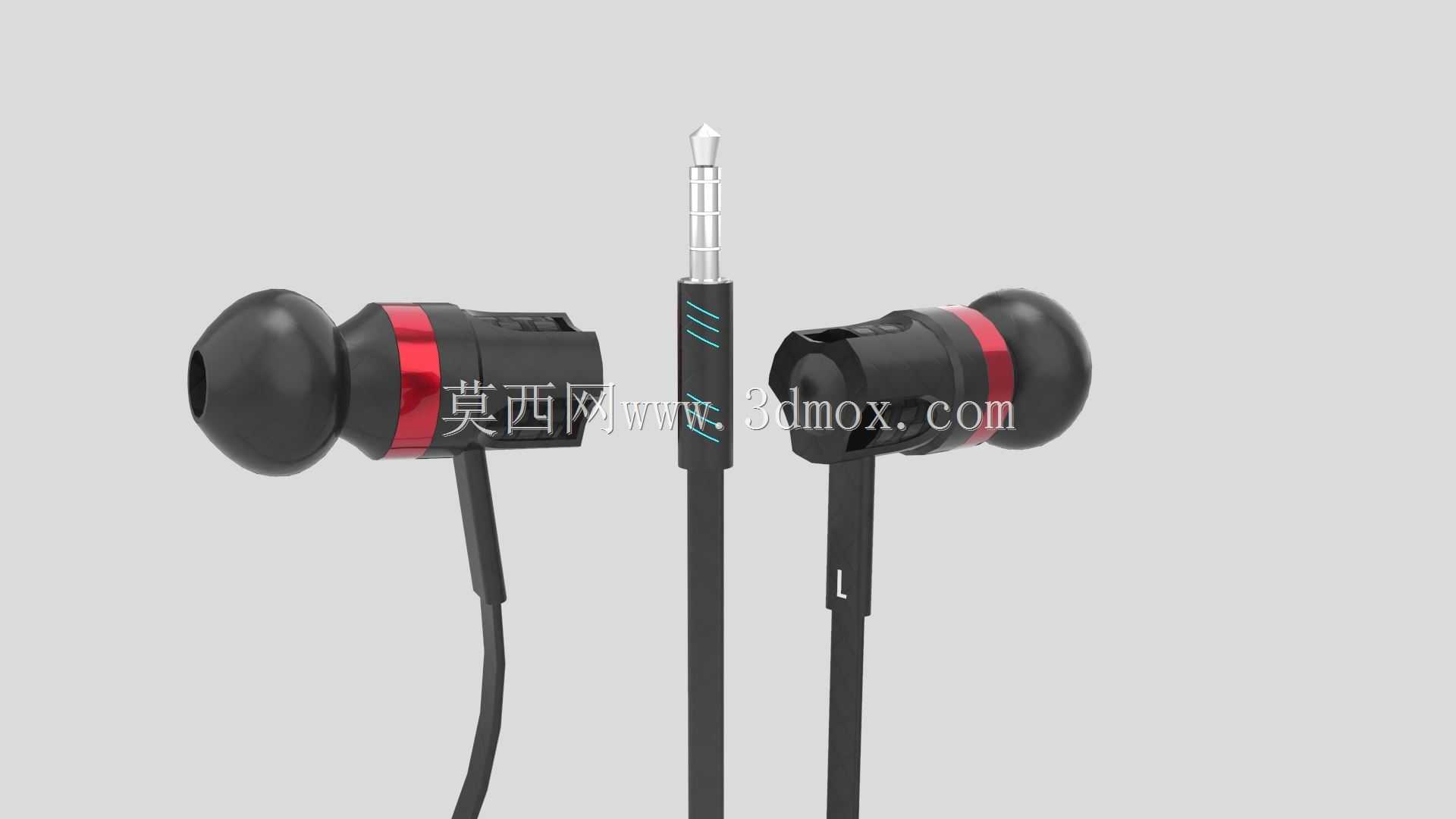

　　日常随身音频场景中，入耳式有线耳机的结构设计需要兼顾佩戴贴合度、声学密封性与线材耐用性，这套三维结构完整覆盖了从出声腔体到线控段、3.5mm音频插头的全部件细节。先看佩戴端的结构，耳塞套采用通用硅胶套适配结构，出声嘴外径设置为5.2mm，可兼容市面主流规格的硅胶、海绵耳塞套，腔体与耳塞套衔接处做了0.3mm的环形倒扣，避免佩戴或拉扯过程中耳塞套脱落；腔体整体采用斜入耳式角度设计，出声嘴轴线与腔体主体轴线呈17度夹角，匹配多数人耳道的自然走向，佩戴时腔体外侧贴合耳甲腔位置，单耳腔体重量控制在4.2g，长时间佩戴不会产生明显的耳道压迫感。腔体外壳采用前后壳卡扣配合超声焊接的装配结构，前壳集成出声嘴与防尘网安装槽，

　　防尘网采用120目金属网，通过环形压圈固定在出声嘴内侧，既可以阻挡耳道异物进入动圈单元，也能对高频声波做一定的匀化处理；后壳设置有调音孔，孔位内侧贴有调音阻尼网，通过调整阻尼网的透气量来匹配动圈单元的低频响应特性，后壳外侧的红色装饰环采用嵌入式安装，与壳体表面齐平，既做外观区分也不会增加额外的凸起尺寸。线材部分采用TPE外被线材，线芯为4股漆包铜线加凯夫拉抗拉丝，分线处做了注塑应力缓冲结构，缓冲段长度12mm，从分线位到耳塞腔体的线材外径为1.8mm，避免线材过硬导致的听诊器效应；线控模块设置在右侧线材距离分线位180mm位置，模块外壳采用两半扣合结构，内部预留按键安装位与PCB板固定槽，按键表面做了防滑凸点设计，

　　盲操作时可快速识别按键位置。3.5mm音频插头采用三段式立体声结构，插头金属段长度14mm，适配市面主流手机、播放器、电脑的音频接口，插头尾部做了15mm长的软胶应力缓冲，可承受180度反复弯折不出现线芯断裂问题，插头外壳做了防滑纹理设计，插拔时可提供足够的摩擦力。整套结构的装配公差控制在0.05mm以内，前后壳合模缝错位量不超过0.02mm，所有外露边缘都做了R0.2mm的圆角处理，避免佩戴时刮蹭皮肤；腔体内部的动圈单元安装位设置有环形密封槽，安装时打一圈密封胶，避免腔体漏气影响低频表现，单元出线位置做了压线结构，防止拉扯线材时单元焊点脱落。从实际使用场景来看，这款耳机适配日常通勤、桌面办公、运动轻量使用等多个场景，

　　结构设计上没有多余的复杂部件，装配工序简单，适合批量注塑生产，所有壳体壁厚均匀设置为1.2mm，注塑时不会出现缩痕、缺胶等问题，装饰环采用ABS电镀材质，与PC材质的壳体配合时预留0.1mm的装配间隙，方便组装时压入到位。
