中密度纤维板加工三轴数控设备结构

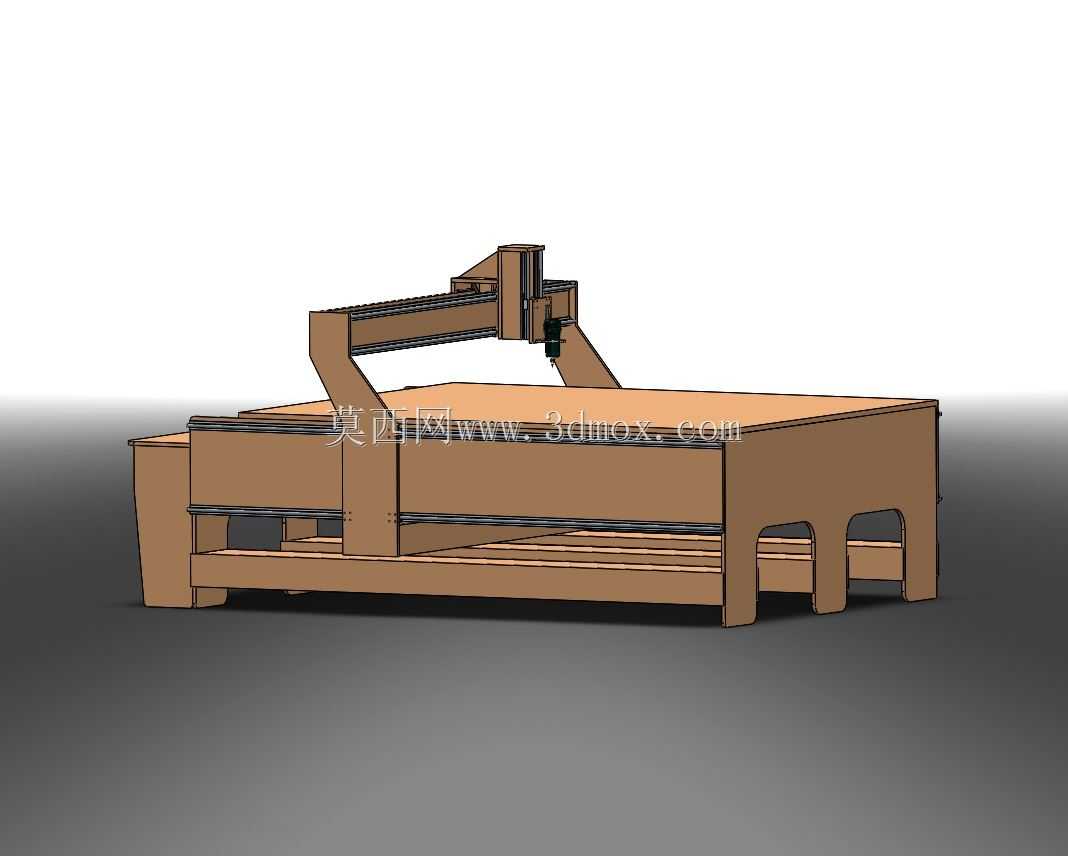

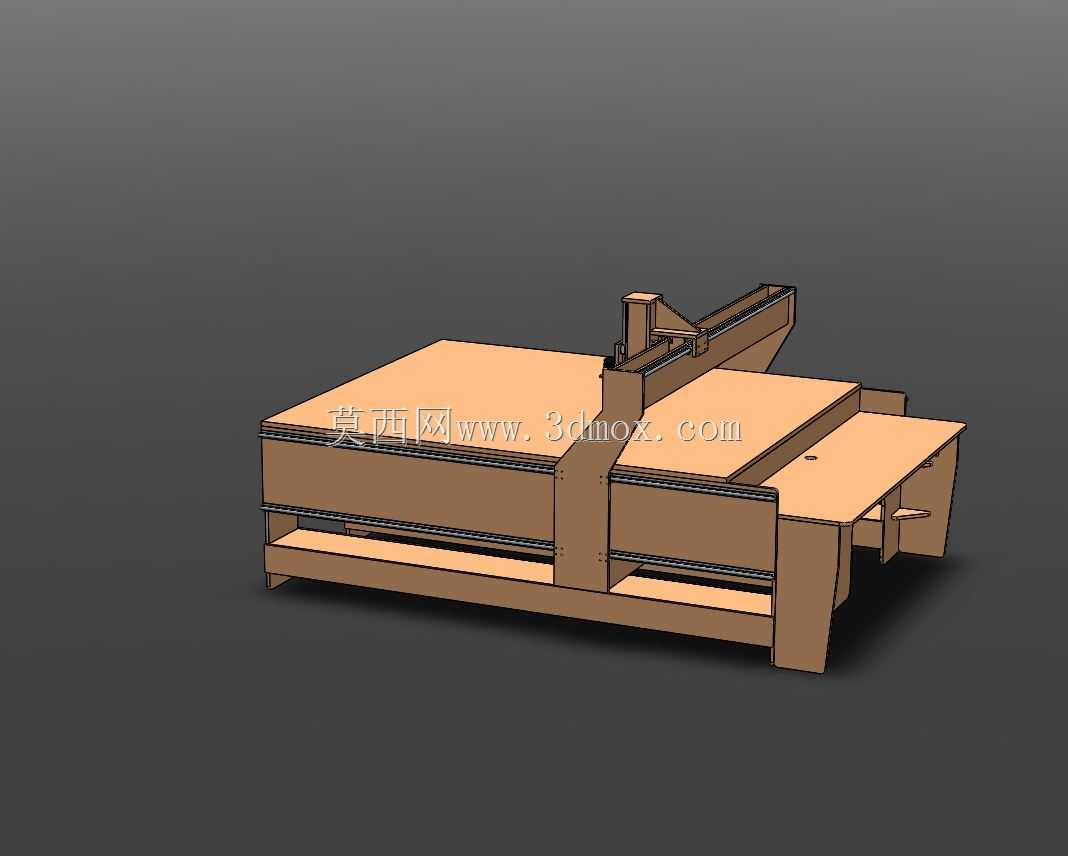

　　这款三轴数控加工设备主要面向中密度纤维板的平面加工作业场景，在定制家具生产、装饰板材下料、工艺板材铣型等车间场景中适配性较强，可完成板材的定尺切割、异形轮廓铣削、浅槽雕刻、钻孔打点等多道工序，替代传统人工推台锯、手持镂铣机的人工作业模式，大幅降低板材加工过程中的尺寸误差，同时减少人工操作的安全隐患。从结构设计逻辑来看，设备采用龙门移动式布局，加工台面为双区延伸设计，两侧的延伸托板可承托超出主台面长度的长尺寸板材，避免长板材因悬臂下垂导致的加工平面度偏差，主工作台面采用平整硬质铺装，可适配真空吸附或者机械压料两种固定方式，针对不同厚度的中密度纤维板都能提供稳定的装夹支撑。X轴向传动采用双侧同步导轨布置，

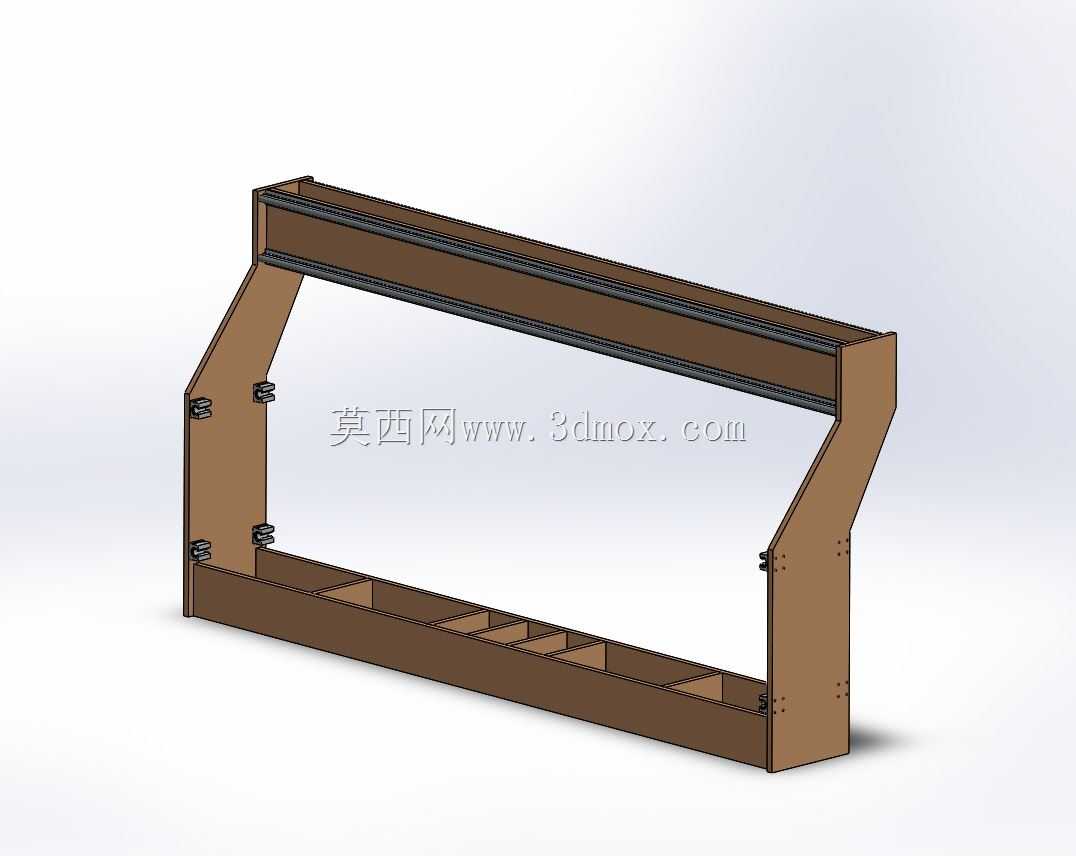

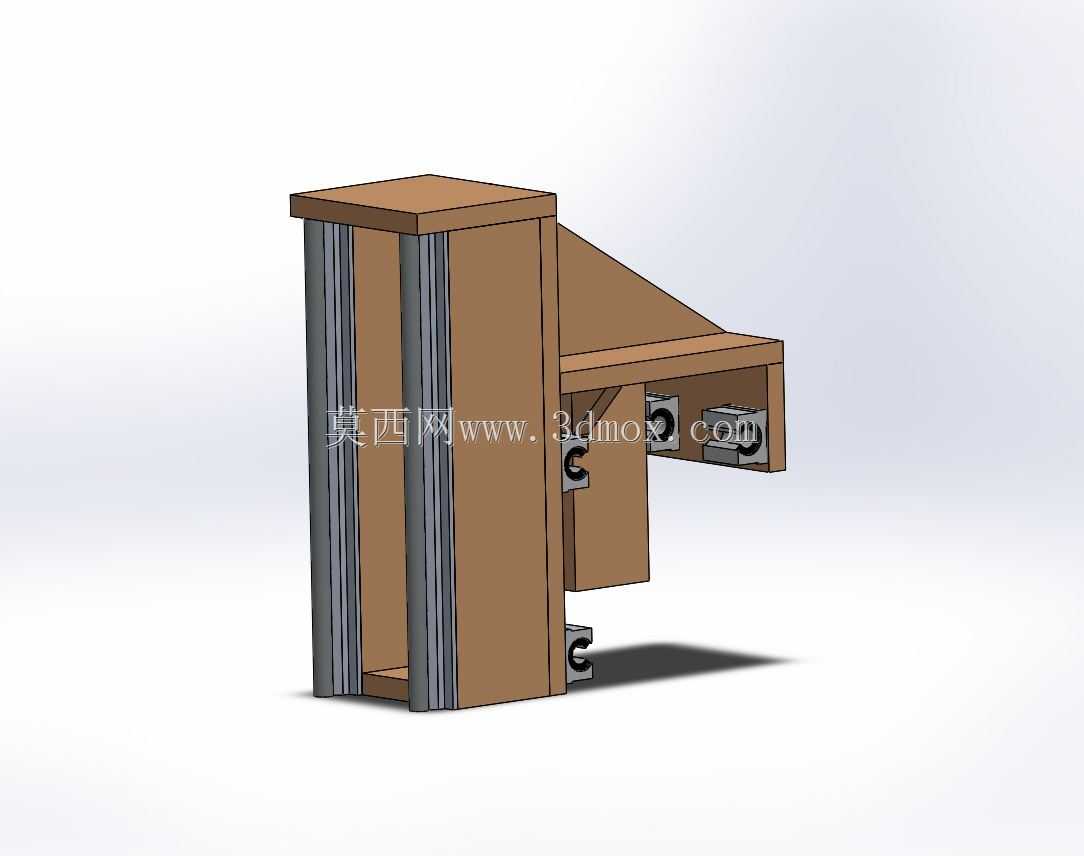

　　导轨安装在床身两侧的焊接支撑梁上，传动副选用精密滚珠丝杠搭配伺服驱动，保证龙门架在全行程移动过程中的平行度，避免单侧受力导致的运行卡顿、加工轨迹偏移问题；Y轴向传动组件集成在龙门横梁上，带动加工主轴组件沿横梁方向做横向进给，导轨安装面经过铣削加工保证直线度，拖链内置线缆与气管，避免移动过程中管线拉扯磨损；Z轴向滑台搭载加工主轴，可根据加工深度需求做垂直方向进给，行程范围适配中密度纤维板的常规加工厚度，可满足切割、铣槽、雕刻等不同工序的下刀深度要求。床身主体采用型材焊接框架结构，底部设置可调式支撑脚，可根据车间地面的平整度调整设备水平，保证整机安装后的平面度基准，焊接框架内部设置加强筋板，抵消设备高速运行过程中的振动传导，

　　避免加工表面出现振纹。设备的安装边界需要预留足够的操作与维护空间，主设备本体的长度方向需在两侧托板完全伸出的尺寸基础上，预留至少一米的上下料操作空间，宽度方向需在龙门最大行程的基础上预留电控柜、除尘管路的安装位置，高度方向需考虑Z轴抬升到最高位置时，加上主轴刀具的总高度，避免与车间顶部管线、桁吊设备产生干涉。在实际生产应用中，这款设备可对接板材开料软件，导入加工图纸后自动生成走刀路径，无需人工划线定位，单张标准尺寸中密度纤维板的加工效率相比传统人工操作可提升数倍，同时加工出的板材边缘光滑度更高，减少后续砂光工序的工作量。设计过程中充分考虑了中密度纤维板加工的粉尘特性，所有导轨、传动丝杠位置都设置了防尘挡帘，

　　避免加工产生的木质粉尘进入传动副内部造成磨损，延长设备核心传动部件的使用寿命；主轴选用风冷高速电主轴，适配木工加工常用的铣刀、钻头等刀具，换刀操作便捷，可根据不同加工工序快速更换适配刀具。双托板的结构设计还支持交替上下料作业，当主轴在主台面一侧加工板材时，操作人员可在另一侧托板完成待加工板材的定位装夹，减少设备等待上下料的空转时间，进一步提升设备的稼动率。设备的走线全部采用内置式布置，外部无裸露管线，既避免车间作业过程中管线被物料剐蹭损坏，也能让设备整体外观更规整，减少清洁维护的死角。从结构建模的角度来看，这款设备的所有安装配合面都预留了合理的公差余量，焊接件的焊后加工余量、标准件的安装孔位都符合机械设计规范，建模过程中对所有运动部件都做了行程干涉检查，确保X、Y、Z三个轴向在全行程移动过程中不会出现部件碰撞，导轨、丝杠的选型计算都匹配设备的最大加工负载与运行速度，保证设备长期运行的稳定性。
