台式双轮研磨机结构三维设计

　　这款台式双轮研磨设备的三维结构，完全围绕小型机加工工位、五金维修场景的实际使用需求搭建，日常在模具修配车间、五金加工散户工位、职业院校实训场地都能见到这类设备的身影，主要承担小型金属零件的刃口修磨、毛刺去除、表面光整、小型刀具打磨作业，比如钳工修整錾子刃口、磨去冲压件飞边、给小型轴类零件端面倒角，都能靠这类设备完成，相比大型落地式磨床，它不需要专门的设备基础，占用工位面积极小，适配零散的小批量修磨作业场景。

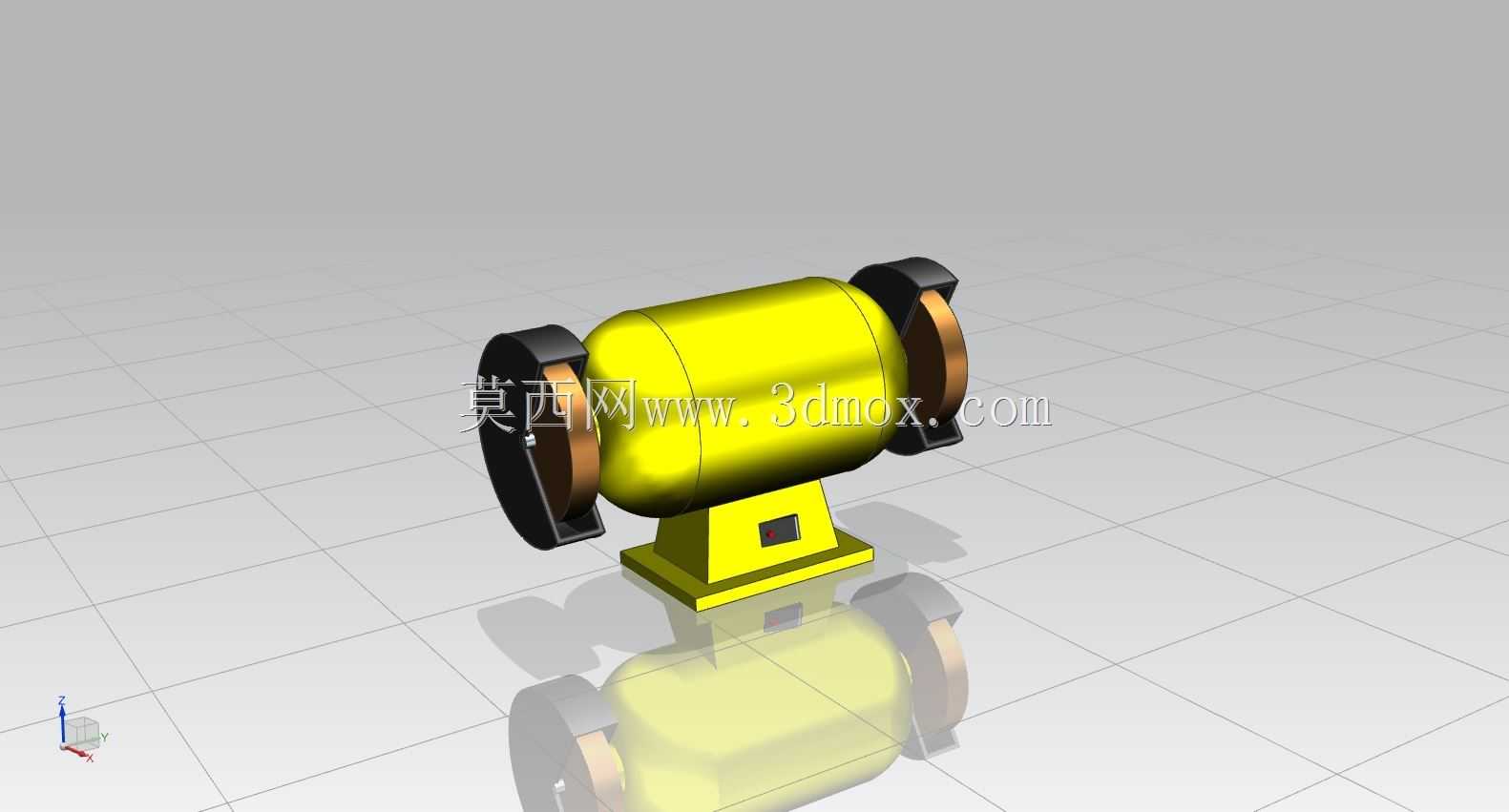

　　从结构设计逻辑来看，整个设备采用对称式双轮布局，中部的卧式主机壳内置动力输出结构，两端伸出的输出轴直接安装研磨轮，这种布局能让动力输出的扭矩直接传递到磨轮位置，减少中间传动环节的功率损耗，同时对称的重量分布能让设备运行时的振动相互抵消，降低整机运行时的抖动幅度。底部的一体式安装底座做了加宽处理，底座上预留的安装孔位可以直接通过膨胀螺栓固定在钢制工作台或者水泥台面上，安装时需要保证底座贴合安装面的平面度误差不超过0.1mm，避免固定后壳体出现形变导致两端输出轴的同轴度超差，进而引发磨轮跳动过大的问题。

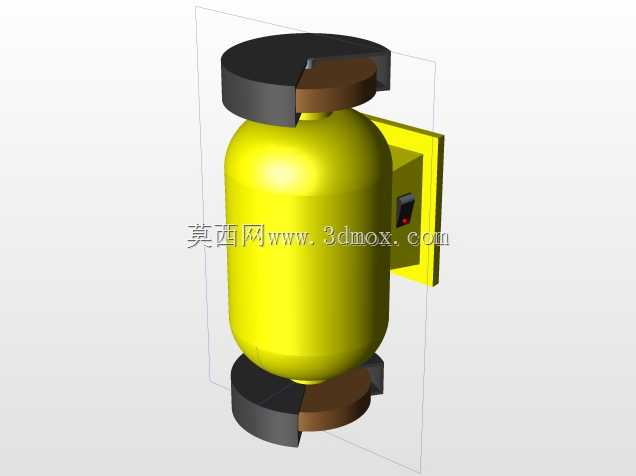

　　设备的外形尺寸完全适配常规台式工位的安装边界，整体宽度控制在两个磨轮护罩的外端间距范围内，不会过度占用工作台的横向操作空间，主机壳的高度设计充分考虑了操作人员站立作业的手臂高度，磨轮的中心高度刚好匹配人站立操作时的手肘自然抬起高度，长时间作业不容易产生手臂疲劳。两端的磨轮护罩采用半包式结构设计，护罩的开口角度刚好朝向操作人员的作业侧，同时护罩的上半部分完全覆盖磨轮的非作业区域，能有效阻挡磨屑飞溅，也能在磨轮意外碎裂时阻挡碎块飞出，护罩和主机壳的连接采用快拆式螺栓结构，更换磨轮时不需要完全拆下护罩，只需要松开固定螺栓就能转动护罩留出操作空间，大幅降低磨轮更换的操作难度。

　　主机壳侧面预留的观察窗口，日常可以用来检查内部传动结构的润滑状态，不需要拆开壳体就能判断内部润滑脂是否变质、轴承是否出现异常磨损。两端的输出轴做了锥度配合设计，磨轮安装时靠锥面的自锁力传递扭矩，相比平键连接的结构，锥面配合的同轴度更高，磨轮高速旋转时的径向跳动量更小，打磨出来的工件表面平整度更好，同时轴端的锁紧螺母采用反向螺纹设计，设备运行时螺母会在旋转作用力下越锁越紧，不会因为磨轮旋转出现螺母松脱的安全隐患。

　　设计过程中特意将磨轮和主机壳之间预留了足够的安全间隙，避免磨轮运转时出现偏摆摩擦壳体的问题，同时设备的电源开关布置在主机壳正面的底座上方位置，操作人员遇到紧急情况时可以随手按下开关停机，不需要侧身寻找开关位置，符合小型加工设备的安全操作规范。底座的下方还预留了减震垫的安装槽位，固定设备时可以在底座和安装面之间加装橡胶减震垫，进一步吸收设备运行时产生的高频振动，降低振动传递到工作台产生的噪音，也能避免长期振动导致安装螺栓出现松脱。

　　这类设备的磨轮可以根据实际作业需求更换不同粒度的砂轮，粗粒度砂轮适合大余量的毛刺去除、铸件浇口打磨，细粒度砂轮适合刀具刃磨、工件表面精磨作业，两端的输出轴可以同时安装两种不同粒度的砂轮，作业时不需要频繁更换磨轮，只需要转动身体就能切换不同的打磨工位，大幅提升零散修磨作业的效率。整个三维结构的装配关系完全还原实际设备的装配逻辑，所有配合面的公差设置都符合通用机械加工的装配要求，不管是用来做设备结构教学演示，还是做小型加工工位的布局规划参考，都能直接还原设备的实际安装和使用状态。
