格兰波数控用卡爪压块结构设计

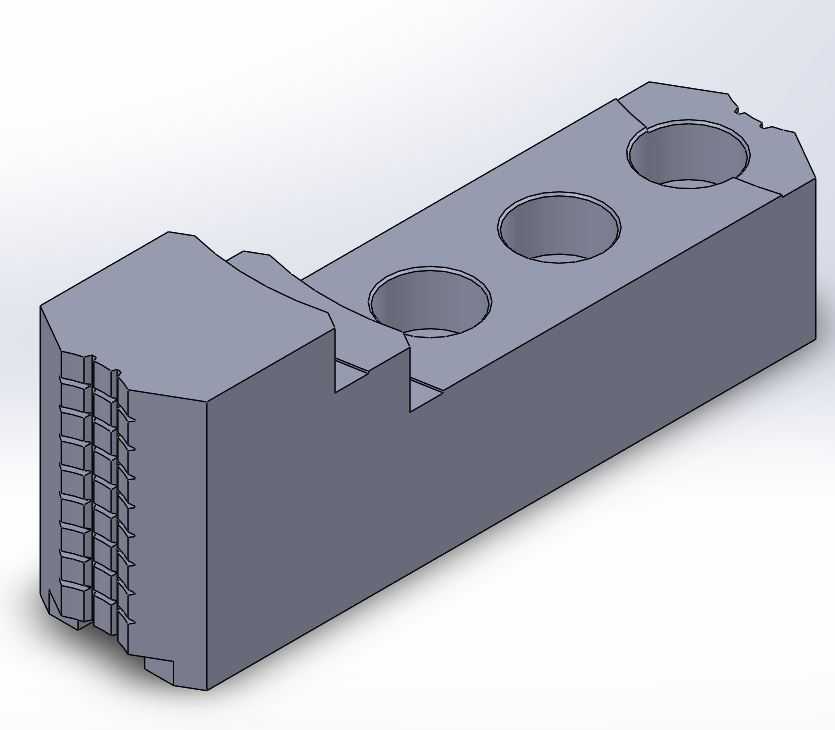

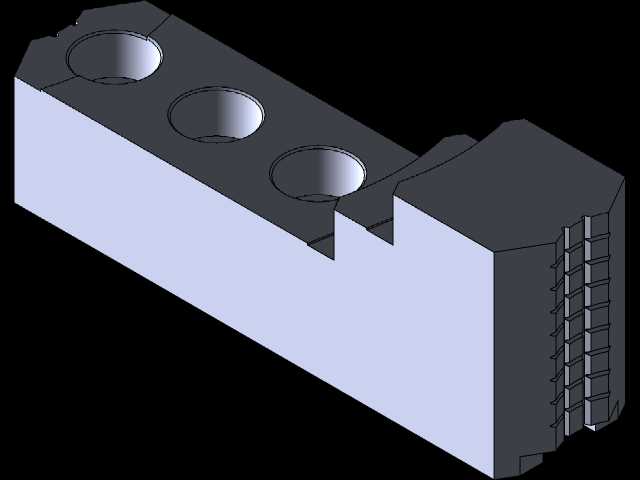

　　在数控车床的批量加工场景里，这类卡爪压块是直接决定装夹可靠性的核心接触部件，日常加工棒料、异形锻件、带台阶的轴类零件时，都需要依靠这类压块和卡盘基体配合，完成工件的径向定位与夹紧，避免切削过程中工件出现打滑、偏移，直接影响加工尺寸精度与表面粗糙度表现。从结构设计来看，该零件整体采用长方块式基体布局，一端设计有密集的锯齿形咬合齿，这部分是和工件直接接触的工作面，齿形的角度、齿距经过匹配加工切削力的核算，锯齿朝向与切削扭矩方向反向设计，夹紧时齿尖能轻微嵌入工件毛坯表层，在不夹伤工件已加工面的前提下提供足够的静摩擦力，应对大切深、高进给的粗加工工况，同时锯齿采用等距排布，磨损后可快速调整装夹位置，延长零件整体使用寿命。

　　基体上沿长度方向均匀排布三个同轴通孔，这是压块和卡盘滑座的安装定位孔，孔位的中心距、孔径公差严格匹配标准液压卡盘的安装螺栓规格，安装时螺栓穿过通孔将压块锁紧在卡盘的径向滑台上，三个孔的排布长度覆盖了卡盘滑台的最大行程范围，保证滑台在全行程移动时压块都有足够的连接强度，不会出现悬臂受力导致的压块翘起问题。零件非工作面的侧边设计有阶梯让位槽，这部分结构是为了避让卡盘回转过程中相邻卡爪的运动轨迹，同时避开机床主轴端面的防护盖板、冷却喷嘴等周边部件，避免高速回转时出现运动干涉，让位槽的深度和宽度经过运动仿真校核，在卡爪夹持最小直径工件到最大直径工件的全行程内，都不会和周边部件产生刮碰。从安装边界来看，

　　该压块的整体宽度匹配对应规格卡盘的卡爪安装槽宽度，厚度方向的尺寸经过配重核算，三个卡爪同时安装同规格压块时，卡盘整体的动平衡余量控制在机床允许的范围内，不需要额外做动平衡校正就能满足中高速回转的加工要求，锯齿端的端面和基体底面的垂直度公差控制在0.02mm以内，保证装夹后工件的轴线和主轴回转轴线重合，减少装夹带来的同轴度误差。在实际使用场景中，这类压块多用于格兰波系列数控车床的液压三爪卡盘配套，加工45号钢、铝合金、铜件等不同材质的工件时，可根据工件材质选择对应齿形硬度的压块，加工软质有色金属时可将锯齿端打磨出小平面，避免夹伤工件表面，加工硬质钢材或锻件毛坯时保留原锯齿结构，保证夹持力足够。设计过程中优先考虑了零件的工艺性，

　　整体结构采用长方体铣削成型，所有孔位、槽位、齿形都可通过三轴铣床一次装夹完成加工，不需要特殊工装，加工成本低，后期更换维护方便，磨损后可直接拆卸更换，不需要对卡盘本体做任何修整，能有效减少机床的停机维护时间。零件的非工作面做了发黑防锈处理，工作面经过淬火处理提升齿部硬度，避免频繁装夹导致齿形快速磨损，延长零件的更换周期，基体的棱角位置都做了小倒角处理，避免安装时划伤操作人员，同时减少回转过程中的应力集中，防止高速回转时棱角崩裂飞出造成安全隐患。
