内燃机活塞组件高精度三维设计模型

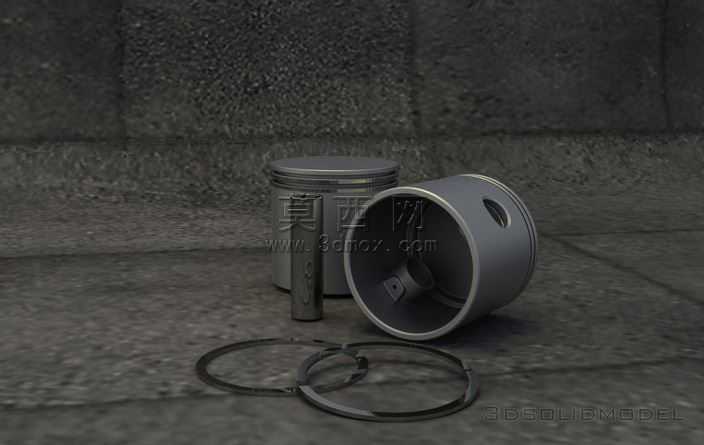

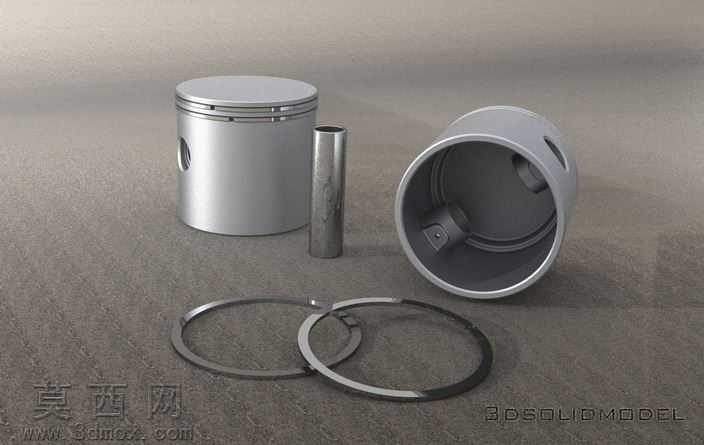

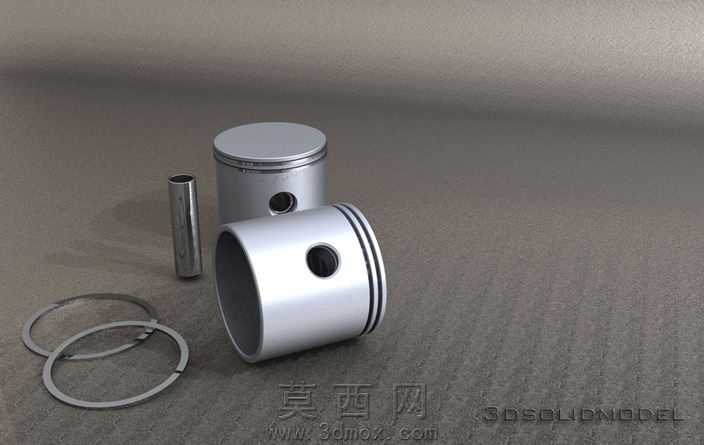

本模型为内燃机核心往复运动部件活塞组件的全参数化三维设计成果，建模阶段严格遵循内燃机活塞的实际工程尺寸规范，完整还原了活塞本体、两道气环、一道油环、活塞销的全部结构细节。建模过程中首先以旋转凸台命令生成活塞的基础筒体结构，精准绘制活塞顶部的燃烧室凹面轮廓，保证顶面压缩比相关尺寸的公差符合设计要求；随后通过拉伸切除命令加工出活塞销座孔，对销座与筒体的衔接位置做了圆角过渡处理，还原实际加工中的应力释放结构，同时在活塞裙部加工出符合热膨胀补偿要求的型线，模拟真实活塞工作时的热变形适配结构。活塞环部分单独建模，分别还原气环的开口间隙、端面倒角结构，以及油环的回油槽、刮油刃结构，保证环体与活塞环槽的配合尺寸完全匹配，可实现虚拟装配状态下的运动仿真验证。活塞销采用空心圆柱结构建模，还原其内外径的尺寸比例，两端的卡环槽结构也做了精细化还原，保证装配关系的完整性。材质渲染阶段，活塞本体与活塞销采用高硅铝合金材质参数，调整金属粗糙度、反射率参数还原铸铝件的亚光金属质感，活塞环采用合金铸铁材质，添加轻微的氧化层纹理效果区分材质差异，整体场景采用柔和的漫反射打光，搭配浅灰色哑光地面，清晰呈现各部件的结构轮廓与装配关系。设计过程中充分考虑活塞的工作工况，对各部件的配合间隙、壁厚分布做了符合工程逻辑的还原，既保证模型的外观还原度，也可用于后续的运动学仿真、有限元受力分析等工程验证场景，完整呈现了活塞组件从结构设计到装配验证的全流程三维设计逻辑。
