高压力高容量NGL应用高压球阀结构设计

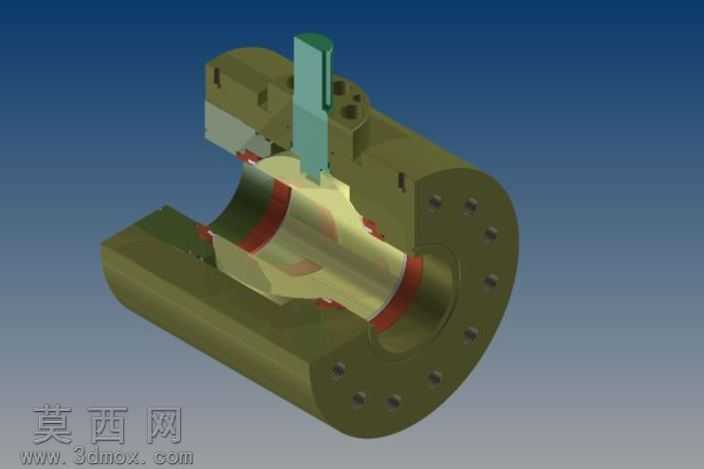

本作品为适配NGL应用场景的高压球阀三维设计模型，整体建模过程严格遵循高压流体工况的设计规范，在三维软件中先完成核心参数化基准搭建，以通径轴线、法兰安装面、阀杆驱动轴为三大定位基准，确保各部件装配公差符合工业级阀门的精度要求。模型结构完整还原了高压球阀的核心组成：侧开式阀体采用厚重的承压壳体设计，法兰端面上均匀分布多组螺栓安装孔，建模时对孔位的同轴度、节圆直径做了精准参数约束，保证实际安装时的对接密封性；球体启闭件采用通径式结构，与上下游密封座的配合面做了贴合度优化，建模时通过曲面剪裁、公差偏移模拟了金属密封的过盈配合状态，可直观展示高压工况下的密封受力逻辑；阀杆采用防飞出结构设计，与球体的驱动连接部位做了扁方传动结构，上部预留执行器安装接口，可适配手动、气动等多种驱动方式。材质渲染阶段，阀体部分赋予军绿色金属漆材质，模拟工业阀门常用的防腐涂装效果，球体部分赋予抛光金属材质体现阀芯的加工精度，密封部位采用红色橡胶质感材质区分功能部件，阀杆部分做了金属哑光处理区分不同零件，整体渲染层次分明，可清晰分辨各部件的装配关系与功能分区。设计思路围绕高压力、高容量的NGL工况需求展开，在建模时特意强化了阀体壁厚的参数化设计，可根据不同压力等级快速调整壳体厚度，流道部分做了全通径顺滑处理，降低流体输送阻力，满足大流量介质的输送需求，各连接部位的密封结构均做了细节还原，可直接用于结构验证、工况模拟、教学演示等场景，完整呈现了高压球阀从整体布局到细节结构的设计逻辑。
