辅助技术轮椅用定向支撑脚轮结构设计

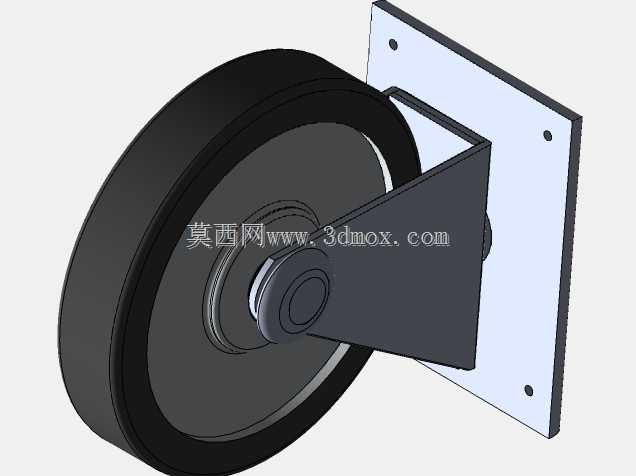

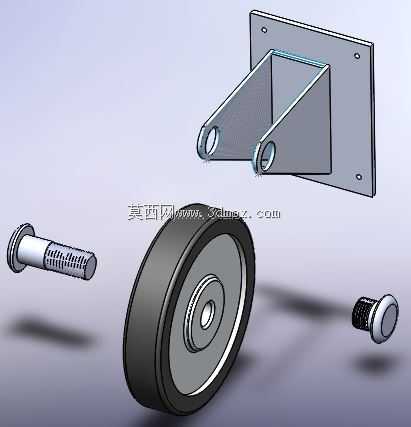

　　在康复辅助器具的结构设计体系中，行走支撑部件的可靠性直接决定了设备使用过程中的安全冗余度，这款适配辅助技术轮椅的定向脚轮，是针对室内外平缓通行场景开发的支撑行走构件，日常使用中承担设备前端承重、行进导向、障碍缓冲的核心作用，区别于普通工业脚轮的重载设计取向，该款脚轮在结构强度与转动顺滑度之间做了针对性平衡，适配行动障碍人群使用时的低速、平稳通行需求。从结构拆分来看，整套构件分为安装固定板、三角支撑支架、轮体、连接销轴、锁紧紧固件五个独立部分，安装固定板采用方形平板结构，四个角位预留沉头安装孔，安装时可直接通过螺栓与轮椅车架的前端安装位贴合锁附，孔位间距匹配常规康复轮椅的前端安装基准，不需要额外做安装面的二次加工即可完成适配，

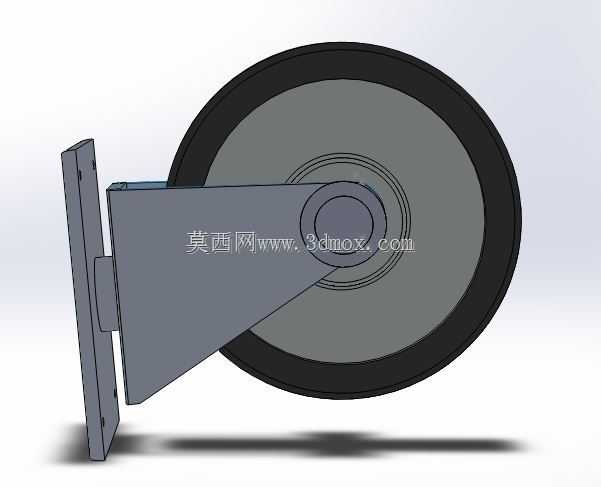

　　板件边缘做了圆角倒钝处理，避免安装与使用过程中出现锐边剐蹭的风险。支撑支架采用双侧三角加强结构，从安装板面向下延伸出两个平行的支撑臂，臂端预留同轴的销轴安装孔，三角加强筋直接连接支撑臂与安装板底面，在承受垂直方向冲击载荷时，筋位可以将应力均匀分散到整个安装板面上，避免支撑臂根部出现应力集中导致的断裂问题，这种结构相比单臂支撑的脚轮，侧向抗倾覆能力提升明显，当轮椅经过小角度倾斜路面时，支架不会因为侧向受力出现形变。轮体部分采用橡胶外圈加金属轮毂的复合结构，橡胶外圈的邵氏硬度控制在适中区间，既可以在经过地砖缝、小碎石路面时吸收微小震动，提升乘坐舒适度，又不会因为材质过软导致滚动阻力过大，增加推行者的操作负担；

　　金属轮毂中心镶嵌自润滑轴承衬套，与连接销轴配合时不需要额外添加润滑脂即可长期保持顺滑转动，衬套的耐磨性能可以满足康复设备长期低转速使用的磨损要求，避免日常使用中频繁维护的麻烦。连接销轴采用台阶轴结构，一端带限位轴肩，穿过支架与轮毂的安装孔后，另一端通过开槽沉头螺钉加防松垫圈锁紧，锁紧后销轴与支架之间为过盈配合，与轮毂内的衬套为间隙配合，保证轮体转动时销轴不会跟转，减少不必要的磨损；防松垫圈的加入可以避免长期使用过程中因为震动导致螺钉松动脱落，提升结构的安全冗余。从安装边界来看，整套脚轮安装完成后，安装板面到轮体最底端的垂直高度匹配常规轮椅的坐高基准，不会改变轮椅原有的重心高度，保证乘坐时的稳定性；轮体的宽度控制在合理区间，

　　转向时不会与轮椅的脚踏支架、车架侧梁发生运动干涉，支架的侧向伸出长度保证轮体在转动全程都与其他构件保持足够安全间隙。设计过程中针对使用场景做了多处细节优化，比如轮体两侧与支架支撑臂之间预留了微小间隙，避免毛发、细小碎屑卷入后卡住轮体，影响正常转动；安装板的背面做了平面度处理，与车架安装面贴合时间隙小于0.1mm，锁附螺栓后不会出现局部应力集中；所有外露的金属构件表面都做了防锈涂层处理，日常使用中接触水渍、汗液也不会轻易出现锈蚀，延长构件的使用寿命。在实际选型匹配时，这款脚轮的单轮额定承重可以满足常规手动轮椅的前端承重需求，定向结构的设计相比万向脚轮，在直线推行时方向稳定性更好，不会因为路面微小起伏出现轮体乱摆的问题，适合长距离直线通行的使用场景，搭配后轮的驱动结构，可以让轮椅整体的操控手感更沉稳，减少使用者的操控负担。
