PUMA AT-120直柄式气动研磨工具结构

　　这款直柄式气动研磨工具，在精密机加工收尾、五金件去毛刺、模具型腔修磨、焊接焊缝余高打磨这类场景里是一线操作工人的常用手持工具，相比电动同功率研磨工具，它没有电机发热过载的隐患，长时间握持作业的负载持续性更好，也不会出现电动工具碳刷磨损带来的维护问题，在汽修、五金加工、模具制造车间的工位上普及率很高。

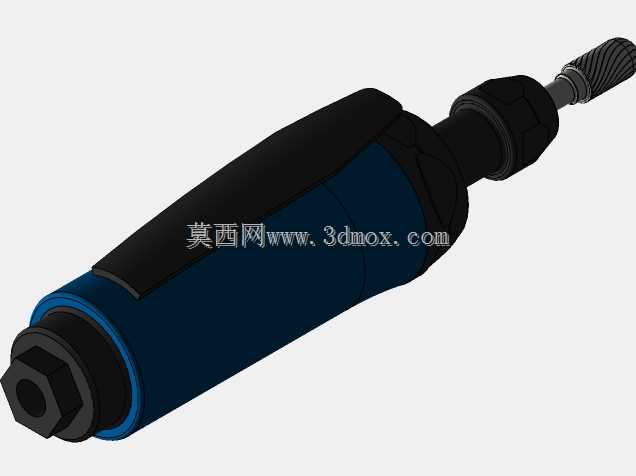

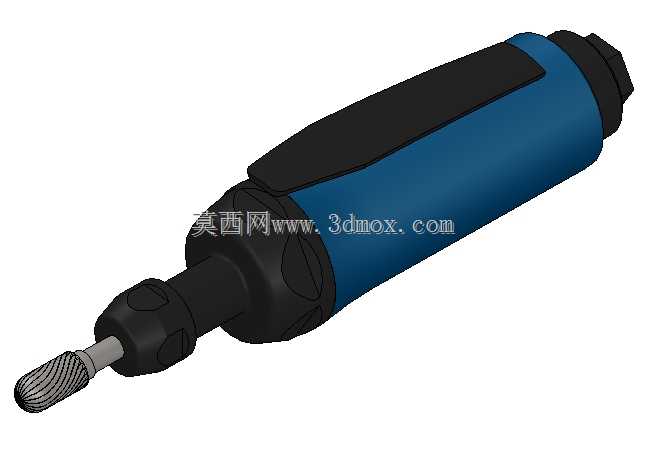

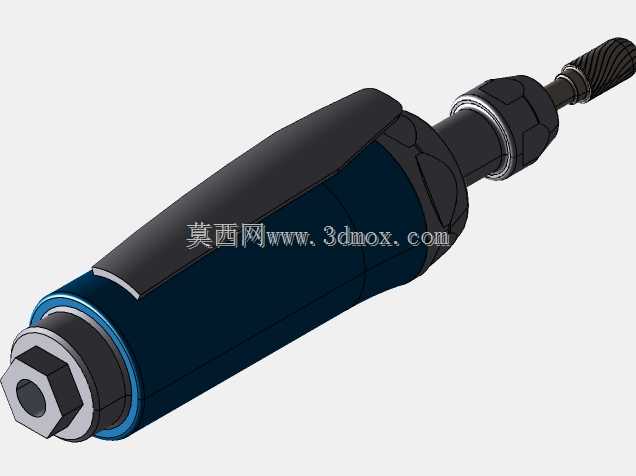

　　从结构设计来看，整体采用直柄圆柱式布局，握持段做了贴合手掌弧度的包覆式防滑结构，蓝色的主体外壳是高强度工程塑料材质，兼顾轻量化与抗摔抗油污的特性，黑色的防滑握持区做了微凸的纹理处理，即便手上沾有切削液、金属碎屑或者打磨粉尘，也能保证握持摩擦力，不会出现打滑脱手的情况。工具的进气端在尾部，做了阶梯式的快插接口适配结构，可以匹配车间常规的8mm气动快插接头，接口内部自带密封槽，安装气管后不需要额外缠绕生料带就能保证0.6-0.8MPa工作气压下的密封性，不会出现漏气泄压导致的转速不足问题。

　　前端的工作头输出部位采用夹头式锁紧结构，适配3mm柄径的各类研磨耗材，包括圆柱磨头、锥形磨头、砂轮磨头、抛光羊毛轮等不同作业用途的配件，夹头的锁紧螺母做了滚花处理，日常更换耗材不需要专用扳手，手动就能拧紧锁死，作业过程中不会出现磨头偏心甩动的问题。输出轴的径向跳动控制在0.02mm以内，做精密修磨作业的时候不会出现过磨或者表面振纹，能满足模具型腔表面粗糙度Ra0.8以下的修磨要求。

　　从安装边界和尺寸适配来说，整体长度控制在160mm左右，最大握持直径40mm，即便是狭小的腔体内部、管路焊缝内侧、零件交叉孔位置这类普通角磨机伸不进去的作业区域，这款直柄研磨工具也能顺利伸入完成作业，不会和周边的零件结构发生干涉。工具的排气槽设计在握持段靠近尾部的位置，排气方向做了斜向引导，不会直吹操作人员的手部，也避免了排气带出的润滑油雾直吹作业面，导致打磨下来的金属碎屑飞溅到刚处理好的工件表面。

　　内部的气动马达采用叶片式结构，在0.65MPa的额定工作气压下，空载转速可以达到25000转/分钟，输出扭矩满足常规碳钢、不锈钢、铝合金、硬质塑料等不同材质工件的打磨需求，针对不同的作业工况，可以通过尾部的进气调节旋钮调整进气量，实现转速的无级调整，粗打磨去大余量的时候可以开高转速大进给，精修抛光的时候调低转速，避免磨头过快损耗或者工件表面被打糊。

　　在结构可靠性设计上，内部的转动部件都做了动平衡校正，高速运转的时候整机振动量控制在0.5m/s²以内，操作人员长时间握持作业不会出现手麻的情况，能有效降低手持作业的劳动强度。外壳的拼接缝隙做了密封胶条填充，打磨产生的金属粉尘、车间的切削液雾气不会渗入内部的气动马达腔体，能延长工具的无故障使用周期，日常维护只需要定期从进气口滴入少量气动工具专用润滑油，就能保证叶片和气缸壁的润滑，不需要拆解做复杂的保养。

　　实际选型适配的时候，需要注意这款工具的耗气量在每分钟0.12立方米左右，配套的气管内径不能小于6mm，否则会因为供气不足导致转速下降、打磨无力。如果是用于精密零件的镜面抛光作业，可以搭配羊毛磨头和研磨膏使用，调整到低转速档位就能获得均匀的抛光表面；如果是用于铸件浇口残留的打磨，可以搭配硬质合金旋转锉，高转速下能快速去除多余的浇冒口余量，作业效率比手动锉削提升五倍以上。在装配线的工位布局里，这类气动研磨工具通常会搭配平衡吊使用，悬挂在作业工位上方，操作人员取放方便，也能进一步降低手持的负重，适合大批量流水线的连续打磨作业。
