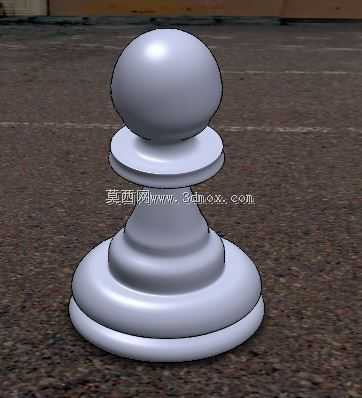

国际象棋兵棋子回转体结构造型

　　这款棋子属于棋牌类益智器具的核心组成部件，日常应用场景覆盖专业棋类赛事配套器具、休闲娱乐场所棋牌配置、青少年棋类教学教具以及文创类棋牌周边产品开发领域，作为国际象棋整套棋子里数量最多的兵棋单元，其造型一致性、握持手感与摆放稳定性直接影响整套棋具的使用体验。从实际使用功能来看，该棋子需要满足频繁拿取移动的握持需求、棋盘上摆放的抗倾倒需求、多棋子密集排布时的辨识度需求，同时长期使用过程中要耐受手部汗液接触、棋盘表面摩擦，不会出现重心偏移、表面镀层脱落、底部磨损打滑等问题。在结构设计思路上，整体采用全轴对称回转体构型，所有型面均围绕中心轴线旋转生成，这种设计一方面能大幅降低加工制造难度，无论是采用数控车削、注塑成型还是3D打印工艺，

　　都能依托回转体的加工特性实现高精度批量生产，有效控制单件制造成本；另一方面全对称结构能保证棋子任意角度摆放的视觉一致性，不会出现朝向偏差带来的识别困扰，也能让重心严格落在中心轴线上，提升放置稳定性。从外形尺寸与安装边界来看，棋子整体分为顶部球头、中部过渡颈、底部基座三个核心功能段：顶部球头采用标准球形曲面设计，球面曲率适配成年人手指指腹的弧度，拿取时手指与球面的接触面积充足，不会出现硌手或者打滑的情况，球头直径控制在整体最大外径的60%左右，既保证握持舒适度，也不会因为球头过大遮挡相邻棋子的识别标识；中部过渡颈采用多段圆弧相切的收腰结构，从球头下方的环形凸台开始，依次经过内凹圆弧、外凸圆弧过渡到底部基座，

　　这段收腰结构一方面在视觉上形成层次区分，让棋子造型更具立体感，另一方面也能在拿取时给手指提供明确的握持定位，避免手指滑脱；底部基座采用双层凸缘结构，最下层的接触凸缘直径为整体最大尺寸，与棋盘表面形成环形接触带，相比平面整面接触，环形接触能降低对棋盘表面平整度的要求，即使棋盘存在轻微的凹凸不平，棋子也能稳定放置不会晃动，上层凸缘直径略小于下层，形成阶梯过渡，既提升基座的结构强度，也能在棋子堆叠收纳时形成定位配合，减少收纳空间占用。在型面细节处理上，所有相邻曲面之间均采用相切过渡，不存在尖锐棱角，一方面能避免使用过程中棱角划伤手指或者刮花棋盘表面，另一方面也能让表面处理（比如抛光、电镀、喷涂）的工艺难度降低，

　　不会在棱角位置出现涂层堆积或者打磨不到位的问题。重心设计上，通过调整各段的壁厚分布，将整体重心控制在总高度的三分之一以下位置，也就是靠近底部基座的区域，即使棋子受到轻微的侧向碰撞，也能快速回正不会倾倒，满足日常使用中频繁移动、偶尔触碰的稳定性要求。建模过程中需要重点控制各段回转母线的相切约束，不能出现曲面断差或者曲率突变，否则加工后会在表面出现明显的棱线，影响外观质感；同时底部接触平面需要保证与中心轴线的垂直度，公差控制在0.05mm以内，避免放置时出现倾斜。对于批量生产场景，该结构可以直接适配注塑模具的抽芯设计，因为是全回转结构，模具不需要复杂的侧向抽芯结构，仅靠前后模对合就能完成成型，生产效率高，单件成型周期短；如果采用金属材质车削加工，仅需一次装夹就能完成所有外圆面的车削加工，不需要二次装夹找正，能有效保证各段型面的同轴度。在实际装配适配性上，底部接触环的尺寸适配标准国际象棋棋盘的方格尺寸，放置在方格中心时不会超出方格边界，相邻棋子紧密排布时也不会出现互相干涉的情况，满足赛事标准的棋盘排布要求。
