手持检测设备塑料内支撑壳体结构设计

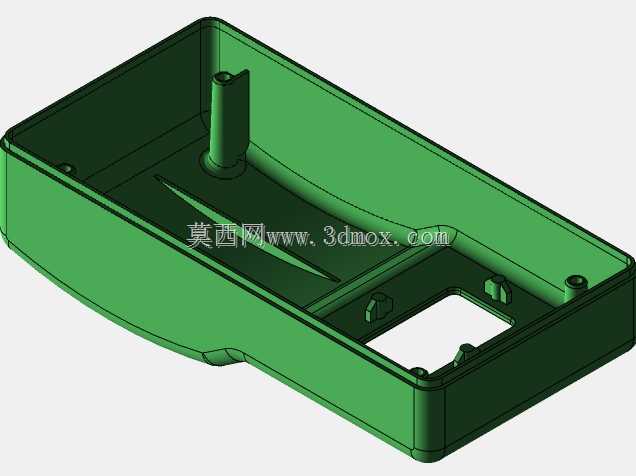

　　这款塑料壳体是手持类检测终端的内部支撑结构件，日常在工业现场巡检、设备运维、环境参数采集这类场景里，承担着固定内部电路板、电池模组、显示模组的核心作用，同时作为手持设备的内部承力骨架，抵消日常使用中摔落、挤压带来的外力冲击，避免内部精密电子元件出现移位、引脚脱焊这类故障。从结构设计逻辑来看，壳体整体采用薄壁注塑成型工艺，壁厚控制在均匀的2mm区间，避免注塑过程中出现缩痕、翘曲这类成型缺陷，同时兼顾整体重量控制，适配手持设备长时间握持的使用需求。壳体内部设置了多道纵向加强筋，筋位高度从安装基面延伸至壳体侧壁，既提升了壳体整体的抗弯折强度，也能在内部形成分隔腔，将电池、电路板、显示模块分别限位在独立区域，避免不同组件之间出现相互干涉。

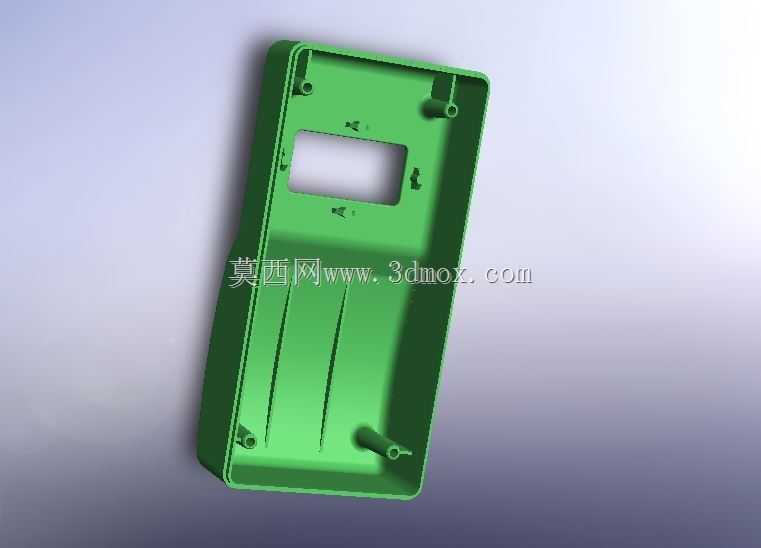

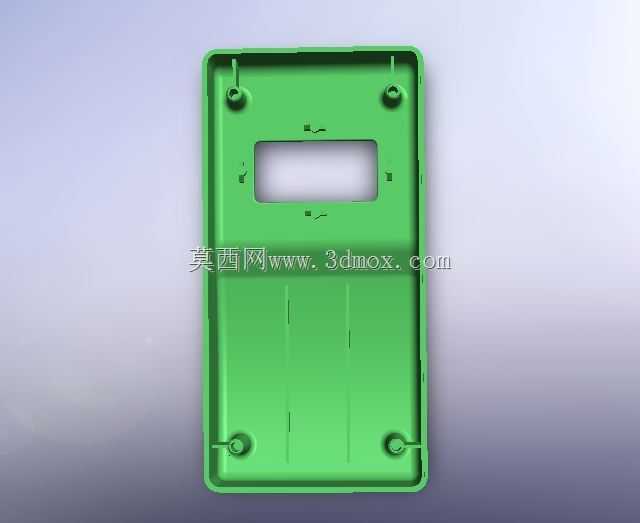

　　四个角位设置的带孔安装柱，是核心的固定点位，柱体根部做了圆角过渡处理，避免注塑时应力集中导致柱体断裂，安装柱的内孔直径匹配M2规格的自攻螺丝，装配时直接通过螺丝将电路板锁紧在柱体端面上，柱体高度经过精准核算，锁紧后电路板与壳体内壁预留0.5mm的间隙，避免电路板背面的贴片元件与壳体硬接触造成元件损伤。壳体上部预留的矩形开窗，是对应显示模块的避让位，开窗边缘做了0.3mm的止口设计，装配时显示面板的边缘可以卡入止口内，既可以限制显示面板的前后窜动，也能在缝隙处形成挡边，减少日常使用中灰尘、水汽从开窗位置进入壳体内部。开窗侧边预留的小型卡扣位，是用来固定显示模组的FPC排线，避免排线在壳体内晃动被其他部件磨破绝缘层。

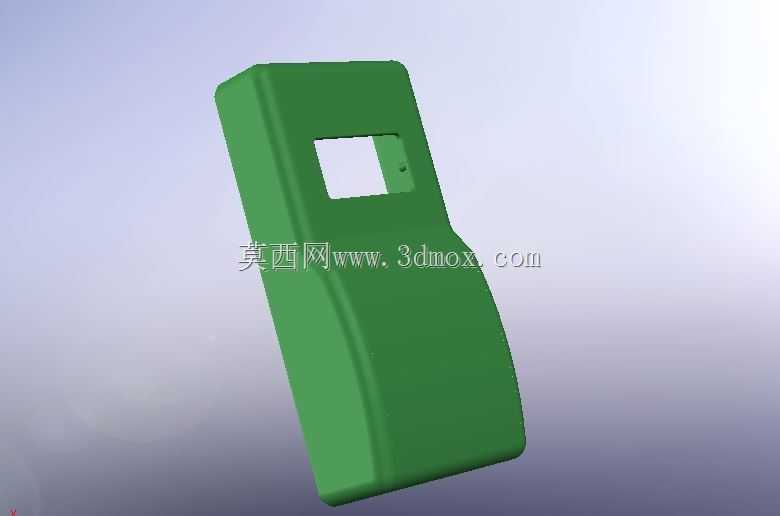

　　壳体侧壁的边缘做了外翻的搭边结构，装配时可以和设备的面壳紧密贴合，搭边处预留的均匀间隙适配超声波焊接工艺，装配后可以实现壳体和面壳的牢固连接，不需要额外打胶固定，提升装配效率。从安装边界来看，壳体整体外轮廓尺寸适配常规手持设备的握持宽度，单手握持时手指可以自然搭在壳体外侧的弧面上，不会出现硌手的问题；壳体内部的腔室尺寸可以容纳常规尺寸的锂电池包与主控电路板，不需要额外做结构裁切就能适配通用的电子元件选型。在结构强度校核层面，这款壳体的加强筋布局经过受力优化，当设备从1.2米高度自由跌落至水泥地面时，加强筋可以将冲击力分散到整个壳体平面，避免安装柱位置出现应力集中导致固定点位失效，同时壳体的边角位置做了加厚处理，

　　抵消跌落时边角位置的冲击能量。壳体的材质选用ABS工程塑料，具备较好的韧性与表面涂装性能，后续可以根据设备的外观需求做不同的表面处理，适配不同行业的设备外观设计要求。在注塑成型的可行性上，所有筋位、安装柱的脱模斜度都控制在1.5度以上，避免脱模时出现拉伤，壳体内部没有倒扣结构，不需要设计复杂的抽芯结构，可以大幅降低注塑模具的加工成本，提升量产时的成型良率。
