多孔减重式传动链轮结构设计

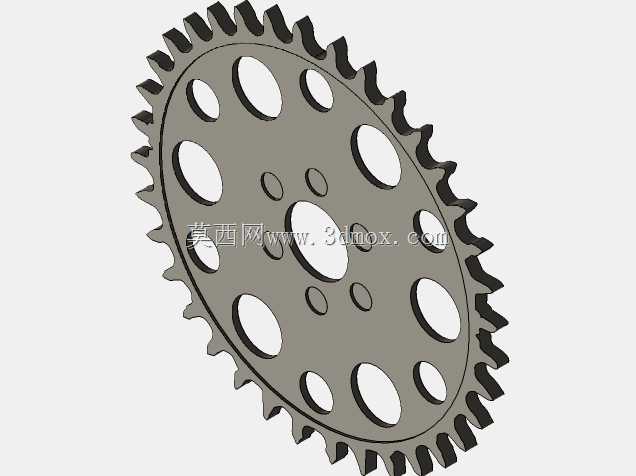

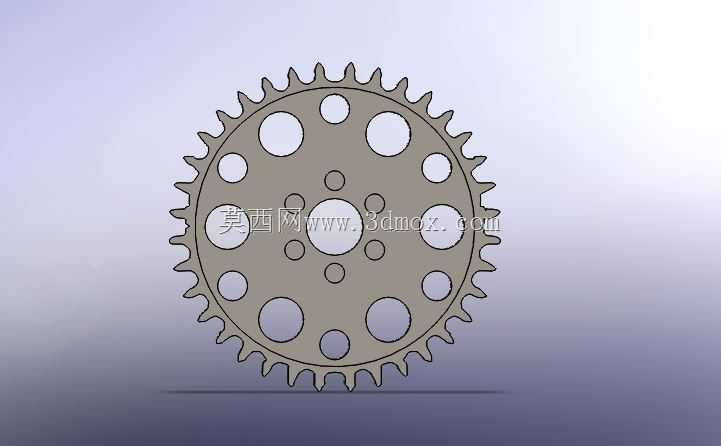

　　在各类链传动系统中，链轮作为核心的啮合传动零件，其结构合理性直接决定整套传动机构的运行稳定性、负载能力与使用寿命。这款链轮采用了多规格减重孔的对称布局设计，在保证轮体结构强度的前提下，尽可能降低了自身转动惯量，适配中高速传动场景下的动态响应需求。从实际应用场景来看，这类链轮可广泛适配轻工输送设备、小型动力传输机构、摩托车传动系统、自动化生产线的输送链驱动端等场景，尤其适合对传动部件自重有严格限制的移动式设备、往复运动机构，能够有效降低驱动端的动力损耗，减少启停阶段的惯性冲击。

　　从功能特性层面看，该链轮的齿形经过参数化拟合，能够与标准滚子链实现顺畅啮合，齿廓曲线兼顾了啮合时的导入顺滑性与承载时的接触应力分布，避免运行过程中出现跳齿、卡滞、异常磨损等问题。轮体中心的安装孔采用基准孔设计，可与对应规格的传动轴形成过渡配合，周边均匀分布的小尺寸定位孔能够配合锁紧销、紧定螺钉实现周向固定，防止链轮在交变负载下出现相对轴的转动滑移。轮面上分布的大尺寸圆形减重孔沿周向均匀排布，每个减重孔的边缘都做了圆弧过渡处理，避免应力集中导致的轮体开裂，同时这种对称排布的孔位也能在加工时快速找正轮体的动平衡，减少高速运转时的径向跳动。

　　在设计思路上，这款链轮没有采用实心轮体的保守结构，而是通过有限元受力分析，在轮体应力水平较低的辐板区域开设减重孔，经过受力仿真验证，在额定扭矩负载下，开孔后的轮体最大应力仍远低于材料的许用应力值，安全系数满足常规工业传动的设计要求。齿部的厚度经过匹配对应链条的内节内宽尺寸设计，保证啮合时链条与齿面的接触面积足够，不会出现偏磨、咬链的情况。轮体的端面平整度控制在合理公差范围内，安装后能够保证链轮的径向跳动与端面跳动符合传动精度要求，避免链条在运行过程中出现侧向偏移、脱链的故障。

　　从安装边界来看，这款链轮的中心安装孔尺寸、定位孔分布圆直径、齿顶圆直径、轮体总厚度都形成了标准化的尺寸链，能够直接适配对应规格的链轮座、传动轴与张紧机构，不需要额外做二次加工修改。在实际装配时，需要保证配对的两个链轮处于同一平面内，链轮中心距调整到链条张紧度合适的区间，避免过紧导致的齿面与链条滚子异常磨损，或是过松导致的传动抖动、跳齿问题。日常运维中，这类带减重孔的链轮也更便于观察内部轴与紧固件的状态，减重孔的空隙也能容纳部分润滑脂，在运转过程中持续为啮合面提供少量润滑，延长齿面与链条的使用寿命。

　　不同于重载设备使用的多排链轮、大模数链轮，这款单排多孔链轮更偏向中轻载的连续传动场景，其轻量化的结构能够降低整套传动机构的整体重量，在输送线这类长距离多链轮布置的场景中，多个轻量化链轮累积的减重效果十分明显，能够有效降低支撑结构的负载，减少设备运行的能耗。在建模过程中，齿形的生成严格遵循链传动的啮合参数，每个齿的齿距误差控制在极小范围内，保证与链条啮合时每个齿的受力均匀，不会出现个别齿负载过大导致的过早失效。辐板区域的减重孔大小经过多轮迭代调整，既保证了足够的减重效果，也预留了足够的辐板宽度来传递扭矩，避免辐板过窄导致的扭矩传递能力不足。
