带倾斜台面的液压式升降作业台结构

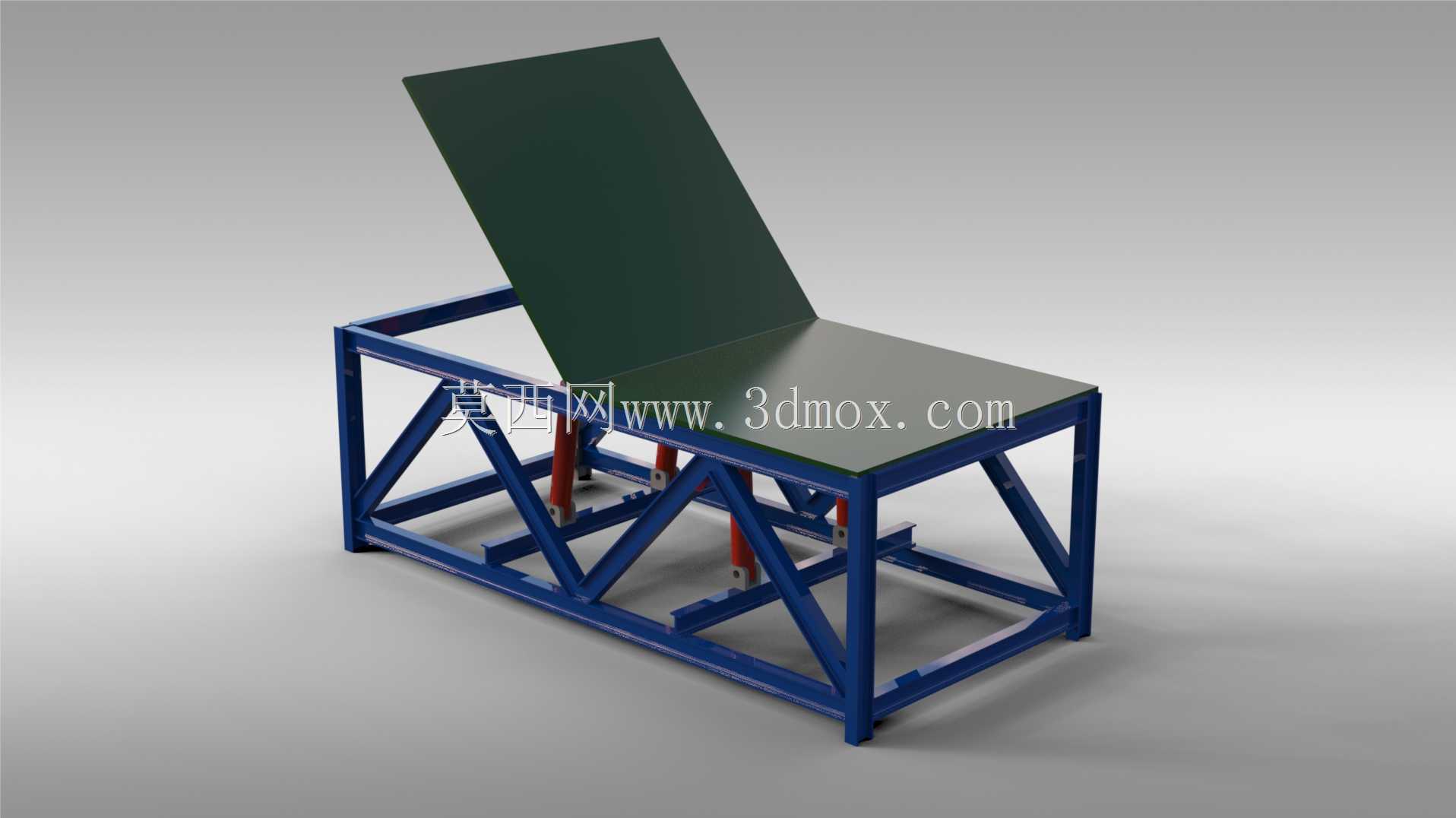

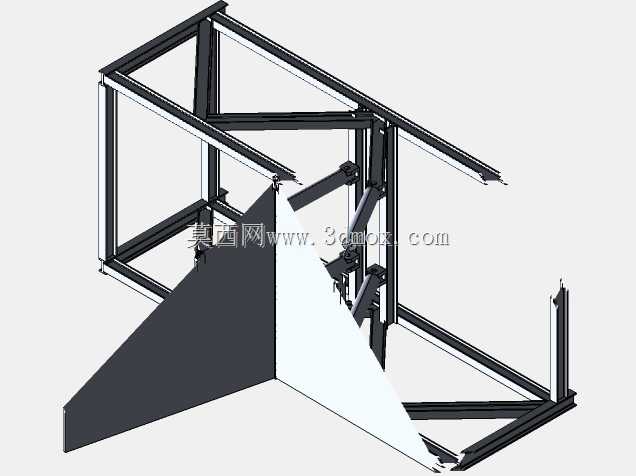

　　这款带倾斜功能的升降作业台，主要面向生产车间内的工件姿态调整、装配辅助、物料转运衔接场景，在中小型零部件装配线、板材加工上下料工位、成品检测辅助工位都能适配，解决固定高度工作台无法匹配不同作业高度需求、以及需要调整工件倾斜角度方便操作的实际痛点。从结构设计来看，机架部分采用矩形钢管焊接成型的桁架式结构，侧面交叉布置斜向支撑筋，在控制整体自重的前提下，保证框架的抗扭刚度与承重稳定性，避免台面负载后出现框架形变、晃动的问题，底部框架预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可根据需求加装脚轮实现工位间移动，固定安装时设备整体占地边界控制在长1.8米、宽1.2米范围内，不会占用过多车间通道空间。

　　台面分为水平固定段与倾斜活动段两部分，两段台面均铺设防滑耐磨的高密度板材，表面做哑光处理避免作业时反光影响操作，水平段主要承载操作人员或放置常用工装工具，倾斜段通过底部的液压油缸驱动实现角度调节，调节范围覆盖0到45度，可根据工件的装配、检测需求锁定在任意角度，省去人工抬升、垫高调平工件的步骤，降低操作人员的劳动强度。液压驱动单元隐藏布置在机架内部的安装位上，配套的液压管路沿机架型材内侧排布，避免外露被工件磕碰损坏，油缸的铰接点位置经过受力校核，保证倾斜段在满负载状态下调节时不会出现卡顿、下坠的问题，同时在油缸回路中设置液压锁，即使出现管路泄压的极端情况，倾斜段也能保持当前位置不会突然下落，保障作业安全。

　　设计过程中优先考虑了工位适配性，机架的高度基准按照常规站立作业的初始高度设置，最低位时水平段台面距离地面高度为0.75米，最高升降行程可达0.4米，可适配身高1.6米到1.85米之间的操作人员作业，不需要额外搭配踏台使用。倾斜段与水平段的衔接处做了圆弧过渡处理，避免工件在两段台面间移动时出现卡滞、刮蹭，台面边缘预留了T型槽安装位，可根据实际使用需求加装工件定位挡块、夹具安装座、安全防护栏等附属配件，拓展设备的使用场景。从受力传递路径来看，倾斜段的负载通过两侧的铰接支座与底部的油缸支撑传递到主框架上，主框架的斜撑筋正好对应受力点位置，将载荷分散到整个底部框架上，避免局部应力集中导致焊缝开裂，

　　焊接完成后整个机架做抛丸除锈处理后喷涂蓝色防锈漆，适应车间内多油污、多粉尘的使用环境，延长设备的使用寿命。在实际使用中，这款设备可单独作为工位作业台使用，也可对接皮带线、滚筒线实现物料的高度差转运，当作为检测辅助台使用时，倾斜后的台面可让工件待检测面正对操作人员视线，减少操作人员弯腰、抬头的幅度，降低长期作业的疲劳感；在装配工位使用时，可将较重的壳体类工件固定在倾斜台面上，调整到最适合装配的角度后锁定，方便操作人员进行紧固件安装、线束排布、密封胶涂覆等操作，相比固定式工作台能有效提升装配效率，减少工件翻转带来的磕碰风险。
