手动电缆绞车传动结构三维设计

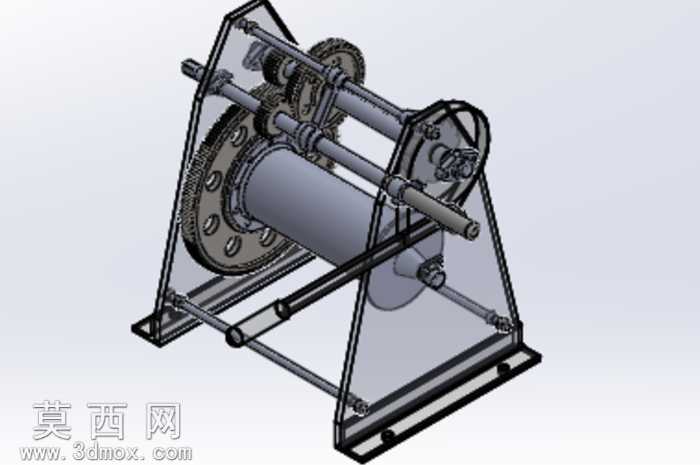

本电缆绞车模型采用三维参数化建模方式完成整体结构设计，建模过程中对各零部件进行独立特征构建，通过装配约束完成整体机构的配合校验，确保各运动部件无干涉、传动路径顺畅。模型整体采用框架式机架结构，两侧立式支撑板作为核心承载基体，通过横向支撑杆件完成刚性连接，底部设置安装底板，预留设备固定安装位，保障设备运行过程中的结构稳定性。传动系统采用多级齿轮传动布局，大直径从动齿轮与卷筒同轴固定，小直径主动齿轮与手动输入轴连接，通过齿轮啮合实现减速增扭，匹配电缆收卷所需的大扭矩输出需求，齿轮参数经过模数、齿数配比计算，兼顾传动效率与操作省力性。卷筒部分采用中空筒体结构，两端设置挡边法兰，避免电缆收卷过程中出现脱槽、跑偏问题，筒体表面预留电缆固定卡位，可实现电缆端头的可靠固定。手动输入轴端设置操作手柄连接位，可配套摇柄完成手动驱动操作，轴系部位均设计有轴套、轴承安装位，降低转动过程中的摩擦损耗，延长设备使用寿命。建模过程中对金属结构件统一赋予碳钢材质属性，对传动配合面进行精度特征标注，清晰展现各部件的装配关系，整体结构紧凑，传动逻辑清晰，可用于手动电缆收放场景的结构参考、教学演示以及非标绞车设备的设计改型，模型完整还原了手动绞车的核心传动原理与结构细节，各零件可单独导出用于工程图转换与加工参考。
