车间手动牵引式平板运料小推车结构

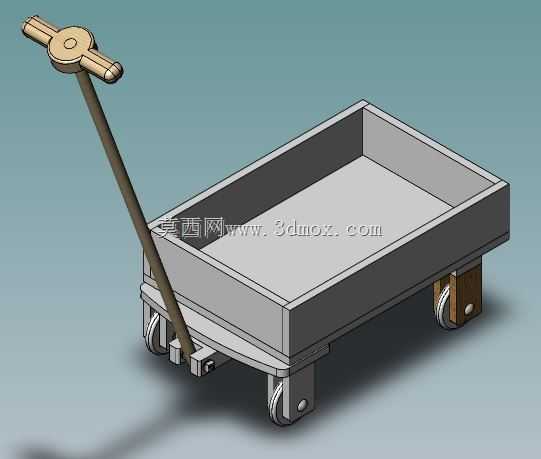

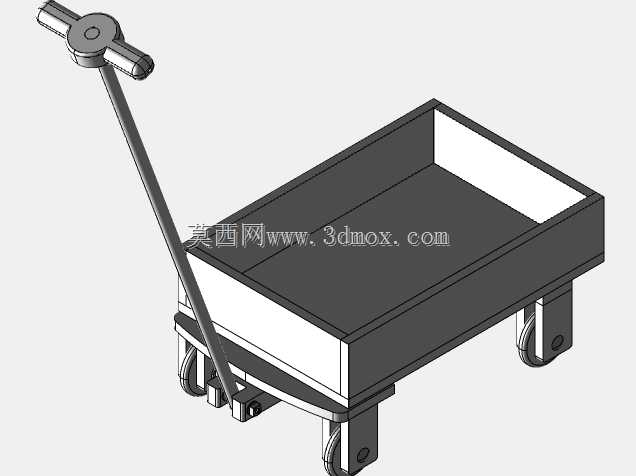

　　这款手动牵引式平板运料小推车，主要面向生产车间内部工序间的物料周转、仓储区域的零散货品转运、装配线旁的工装配件短距离输送场景，在机械加工车间、电子组装产线、五金仓储库区都能适配，解决小批量、多频次的短距物料搬运需求，无需额外动力源，单人即可完成牵引、转向、停靠操作，适配厂区内部平整硬化路面、环氧地坪、钢板通道等多种通行路面。从结构设计来看，整车采用框架式承载结构，上部为敞口式矩形料斗，料斗侧壁采用折边加强结构，既避免物料转运过程中从侧边滑落，也通过折边结构提升侧壁的抗变形能力，料斗底部与下部承载框架采用满焊连接，保证承载时的结构刚度，不会因为长期堆载出现料斗下沉、焊缝开裂的问题。料斗内部做了直角过渡处理，方便清理残留的细小物料，

　　不会在边角位置形成积料死角，日常维护时只需用毛刷清扫即可完成料斗清洁。牵引连接结构设置在车体前端，采用T型牵引握把搭配铰接式牵引杆的设计，牵引杆与车架前部的连接座采用销轴铰接，预留了足够的上下摆动余量，在经过厂区内的小型减速带、地面接缝、轻微坡度路面时，牵引杆不会因为路面起伏出现卡滞，操作人员握持T型握把时可以灵活调整施力方向，转向时无需大幅挪动身体，小范围调整握把角度即可完成整车转向，转向半径控制在1.2米以内，在车间狭窄的设备通道、货架间隙之间也能顺利通行。行走部分采用四个带安装支架的万向脚轮，脚轮支架与车架底部的安装座采用螺栓紧固连接，后期如果脚轮出现磨损，可以直接拆卸更换，无需对车架主体进行切割焊接维修，降低后期维护成本。

　　脚轮的轮面采用硬质耐磨材质，在平整路面上滚动阻力小，推行过程中不会产生明显的轮噪，适配车间对作业噪音的管控要求，同时轮面具备一定的抗碾压能力，即使路面散落细小的金属切屑，也不会轻易造成轮面破损。设计过程中重点考量了承载边界，整车额定承载设定为200kg，料斗内部的有效盛放深度为150mm，盛放散状物料时不会因为堆载过高出现倾翻风险，车架整体的外形长度控制在800mm，宽度控制在500mm，高度控制在750mm，这个尺寸边界既可以保证单次转运足够量的物料，也能适配车间内常见的1米宽人行通道、电梯轿厢内部尺寸，不会因为体积过大影响通行。车架的下部框架采用矩形钢管拼接而成，钢管的壁厚选型经过刚度校核，

　　在满载状态下车架中部的最大挠度控制在1mm以内，长期使用不会出现车架中部下凹变形的问题，框架的四个边角都做了圆弧倒角处理，避免转运过程中尖锐边角刮蹭过往人员、周边设备或者墙面。牵引杆的长度经过人机工程校核，操作人员站立握持握把时，手臂自然下垂即可握住握把，无需弯腰或者抬臂操作，长时间推行也不会造成腰部、手臂的过度疲劳，握把的横向长度设置为200mm，双手握持时留有足够的操作空间，转向施力时更加稳定。停靠时无需额外设置刹车结构，依靠脚轮自身的滚动阻力即可在平整路面上保持静止，即使在3度以内的微小坡度路面上，也不会出现自行滑移的问题，如果需要在坡度稍大的区域停靠，只需在脚轮下方塞入木质垫块即可完成固定。这款小推车的结构没有复杂的传动或者电控部件，整体零部件数量少，加工工艺简单，大部分结构件采用常规的型材切割、焊接、钻孔工艺即可完成加工，生产制造成本低，适合车间自行制作或者批量采购作为常规工位周转器具，在实际使用中可以根据转运物料的类型，在料斗内部加装橡胶垫、分隔条等配件，实现不同规格物料的分类盛放，避免转运过程中物料相互碰撞造成表面划伤。
