户外高架带梯观测岗亭结构设计

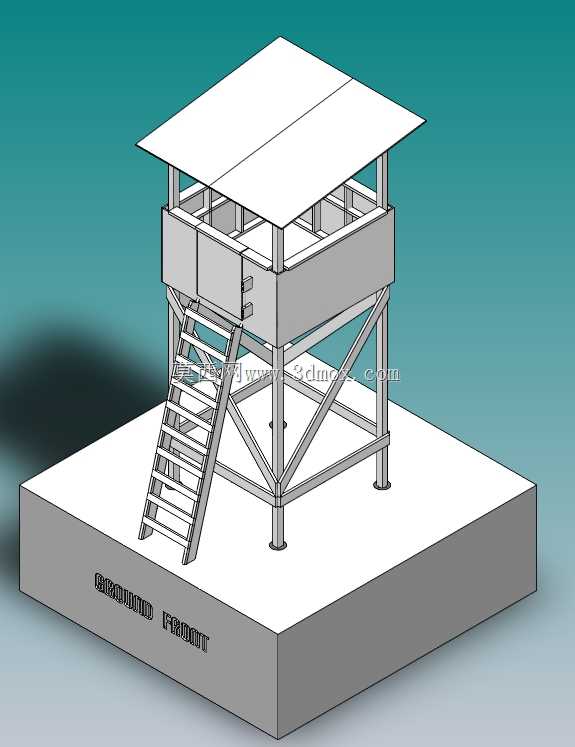

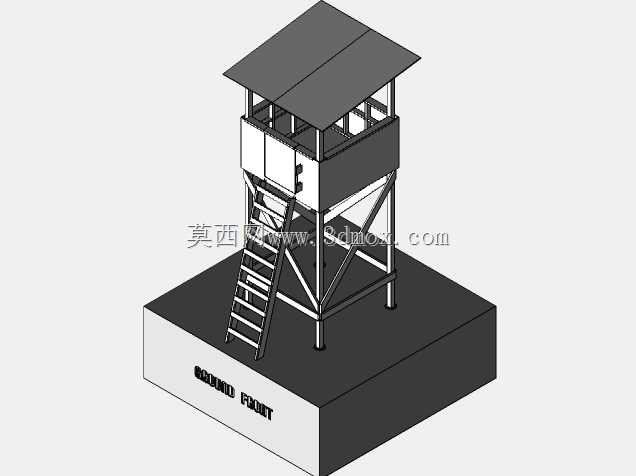

　　这类高架观测设施多部署在野外狩猎场、边境巡检点位、林区防火瞭望带、大型施工场地周界等需要高位视野的场景，核心作用是为值守人员提供稳定、安全的高位观测空间，规避地面植被、地形起伏带来的视线遮挡，同时为值守人员提供基础的遮雨遮阳防护。从结构设计逻辑来看，整体采用方管型材搭建承重框架，底部设置整块混凝土配重基座，四根主立柱垂直固定在基座预埋的连接点位上，立柱之间交叉布置斜向支撑筋，抵消侧向风载带来的结构扭矩，避免高架平台出现晃动。平台层距离基座顶面的高度经过适配，既保证观测视野覆盖半径满足常规3-5公里的瞭望需求，又控制爬梯的整体长度，降低人员上下通行的体力消耗与坠落风险。平台四周设置1.2米高的防护栏，栏板采用半封闭挡板设计，

　　既可以阻挡值守人员意外跌落，也能在大风天气降低横风对平台上人员的直吹影响，平台一侧预留的出入口直接对接爬梯顶端，爬梯两侧设置连续扶手，踏步采用防滑冲孔板设计，雨雪天气也能保证踩踏摩擦力。顶棚采用双坡排水结构，坡度设置在15度左右，既可以快速排走雨水避免顶部积水，也能减少积雪堆积带来的额外荷载，顶棚挑檐超出平台边缘30厘米，避免雨水直接飘落到平台表面。安装边界方面，基座需要设置在平整夯实的地面上，基座尺寸根据整体高度适配，常规3米高的观测台，基座长宽不小于2.5米、厚度不小于30厘米，保证整体重心稳定，抗风等级满足内陆地区10级风的结构强度要求。设计过程中优先考虑拆装便利性，所有框架连接节点都采用螺栓装配而非满焊固定，

　　方便散件运输到不通大型吊装设备的野外点位后，人工配合简单工具就能完成组装，不需要现场焊接作业。平台的额定承重按照2名值守人员加常规观测设备的总重量设计，均布荷载不小于2千牛每平方米，避免人员携带望远镜、通讯设备、应急物资时出现结构过载。爬梯的踏步间距控制在25厘米，符合人体工程学的步幅要求，上下通行时不会出现跨步过大的疲劳感，爬梯与主立柱之间的连接点每间隔1米设置一处，保证爬梯整体刚度，人员攀爬时不会出现明显形变。顶棚的框架同样采用方管焊接成型，表面覆盖压型板材，固定螺栓都设置防水垫片，避免长期使用后出现渗漏问题。在实际场景应用中，这类设施还可以根据需求在平台栏板上预留设备安装孔位，方便固定监控摄像头、强光灯、通讯天线等附属设备，不需要额外在结构上打孔破坏原有防腐层。所有钢结构部件表面都做喷塑防腐处理，适应野外高湿度、多扬尘的使用环境，减少后期维护成本。
