复古建筑施工手动老式钻孔设备结构

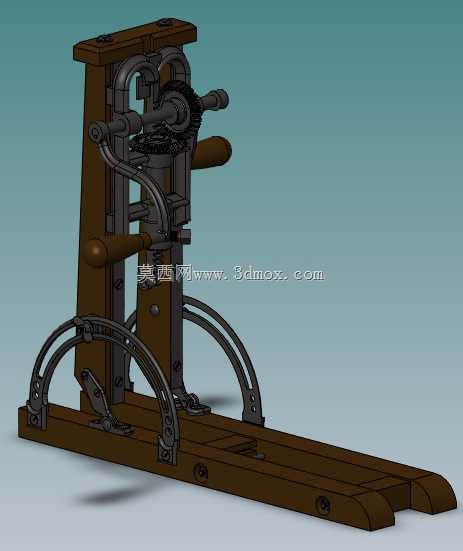

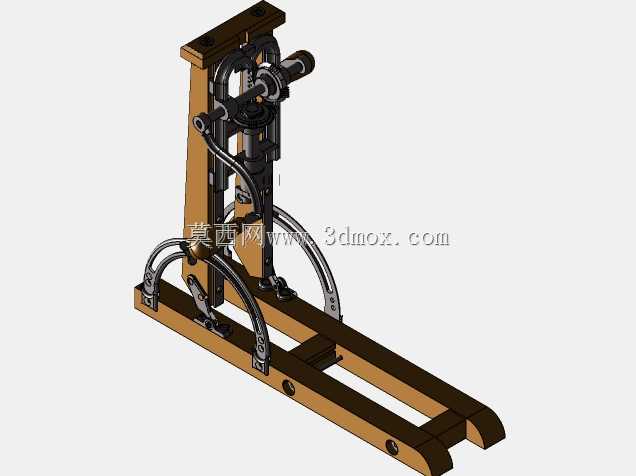

　　这款老式手动钻孔设备，最早在小型建筑施工、木工作业场景中承担浅孔钻削加工任务，在电动工具尚未普及的年代，是现场构件加工、木料开孔作业的核心手动机具，无需外接动力源，完全依靠人力驱动即可完成不同材质工件的钻孔作业，适配野外无供电、临时零散加工的作业场景。从结构设计逻辑来看，整机采用立式框架布局，底部为长条形实木承托底座，底座预留工件装夹的定位平面，两侧搭配弧形弹性压紧架，作业时可通过脚踏或手动压紧的方式将待加工工件固定在底座加工位，避免钻削过程中工件移位，底座的长度方向预留足够的操作空间，可适配不同长度的条形木料、小型金属构件的装夹需求，安装时仅需将底座平稳放置在硬质平整地面即可，无需额外打膨胀螺栓固定，

　　整机自重可保证作业过程的稳定性。上部的钻削执行机构采用齿轮-齿条传动结构，摇动手柄即可通过齿轮组带动主轴做垂直进给运动，同时主轴的旋转运动同样通过人力驱动侧方手轮，经锥齿轮组换向传递至主轴，两套手动驱动机构相互独立，操作人员可根据钻孔材质、孔径大小灵活控制进给速度与主轴转速，钻削硬木或薄金属件时可降低进给速度、提高摇转频率，钻削软质木料时可适当加大进给量提升作业效率。主轴部位标配钻夹头结构，可适配不同直径的直柄钻头，满足3-13mm直径范围的钻孔需求，主轴与导向立柱之间采用铜套滑动配合，长期使用磨损后可快速更换铜套恢复导向精度，导向立柱与底座之间采用榫卯加螺栓紧固的连接方式，可承受钻削过程中的侧向倾覆力矩，

　　避免长期使用后立柱出现倾斜偏移。两侧的弧形压紧架采用扁钢弯折成型，端部带可调压头，可根据工件厚度调整压头伸出长度，压头与工件接触部位包裹硬质橡胶垫，既可以增大压紧摩擦力，也能避免压痕损伤工件表面。整机的操作高度适配成年人员站立作业的人机工程需求，主轴中心到底座平面的垂直距离可满足最大150mm厚度工件的钻削加工，底座宽度方向的跨距足够，钻削过程中不会出现侧向晃动。从设计思路上看，这款设备完全围绕手动作业的可靠性、易维护性展开，所有传动部件均暴露在外，日常润滑、故障排查无需复杂拆解，齿轮、轴类零件均采用普通碳素钢制作，配件通用性强，在偏远地区的作业现场也可通过简易机加工方式制作替换零件，不会因为单个零件损坏导致整机报废。

　　这类老式钻孔设备虽然加工效率远低于现代电动钻床，但在特定的无动力作业场景、复古施工工艺还原、传统木作加工场景中仍有其应用价值，其结构设计中蕴含的手动机械传动逻辑、人机操作适配思路，也可为现代小型手动工具的结构优化提供参考，尤其是人力驱动下的力臂匹配、传动比选择，都经过了长期实际作业的验证，进给手轮的转动半径、摇柄的握持长度都贴合人力输出的最优力矩区间，长时间操作也不易产生过度疲劳。
