双列组合式轴承连接轴组件结构设计

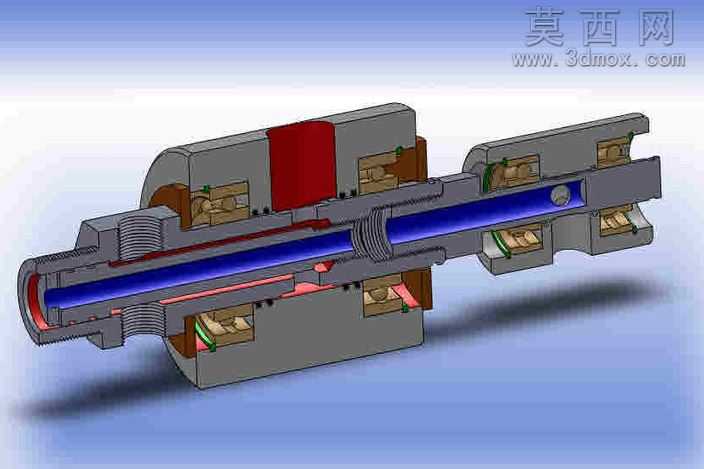

本作品为轴系传动连接组件的三维建模设计成果，整体采用剖视视角呈现内部装配结构，建模过程中严格遵循机械设计公差配合规范，对各零件的尺寸衔接、装配间隙进行了精准还原。建模阶段先完成中心主轴的参数化绘制，主轴采用阶梯轴结构设计，不同轴段分别对应轴承内圈定位、密封件安装、外接负载连接的功能需求，轴肩位置的过渡圆角、退刀槽等工艺结构均按照机械加工标准完整绘制，保证模型可直接对接生产工艺环节。轴承部分采用双列对称布置的角接触轴承结构，建模时对滚动体、保持架、内外圈的配合关系做了精细化处理，滚动体与滚道的接触形态、保持架的兜孔结构都完整呈现，同时还原了轴承两侧的接触式橡胶密封圈结构，密封圈的唇口形态、与轴段的过盈配合关系都通过建模特征清晰表达。外部壳体采用分体式装配结构，左侧端盖与主壳体通过螺纹结构连接，建模时完整绘制了内外螺纹的牙型特征，端盖内侧预留的密封槽、轴承外圈定位台阶都做了对应设计，壳体外侧的工艺平面、安装孔位也按照实际装配需求完成布置。渲染阶段采用金属材质为主的材质体系，主轴赋予调质钢的哑光金属质感，轴承内外圈采用高碳铬轴承钢的亮面金属材质，滚动体做了镀铬高亮效果处理，壳体采用铸铁的深灰色磨砂金属质感，密封件分别赋予红色丁腈橡胶、蓝色工程塑料的材质属性，不同材质的粗糙度、反光度参数经过反复调试，既清晰区分不同零件，也还原了工业零件的真实视觉效果。剖视切面做了纯色填充处理，与实体零件形成明确视觉区分，方便观察者快速理解内部装配层次。设计思路围绕轴系组件的承载稳定性、装拆便捷性展开，双列轴承的布置方式可同时承受径向载荷与双向轴向载荷，分体式壳体结构无需破坏主轴即可完成轴承的更换维护，各定位台阶的尺寸设计保证了零件装配时的轴向定位精度，密封结构的布置可有效阻挡外界粉尘、水汽进入轴承腔，延长组件的整体使用寿命，整个模型的所有零件都可单独导出用于工程图生成、装配干涉检查、有限元受力分析等后续设计环节。
