　　在做车间级快速成型工位的布局规划时，这类紧凑型工业FDM设备的三维模型能帮结构工程师省掉大量现场测绘的功夫，尤其是做生产线旁的样件快速试制工位排布时，需要精准核对设备的安装边界、操作空间预留、配套辅材存放位置，有精准的三维数模就能直接在装配环境里做干涉检查，不用反复到现场核对尺寸。从实际使用场景来看，这类设备主要放置在研发中心的样件试制区、小型加工车间的打样工位，还有职业院校的增材制造实训区，用来打印ABS、PLA等工程塑料材质的功能样件、工装夹具的毛坯、产品设计的验证手板，相比大型工业级3D打印设备，它的占地面积更小，对车间地面承重要求低，不需要单独配套工业级的稳压气源或者大型排风管路，普通的工业厂房供电环境就能满足安装要求。

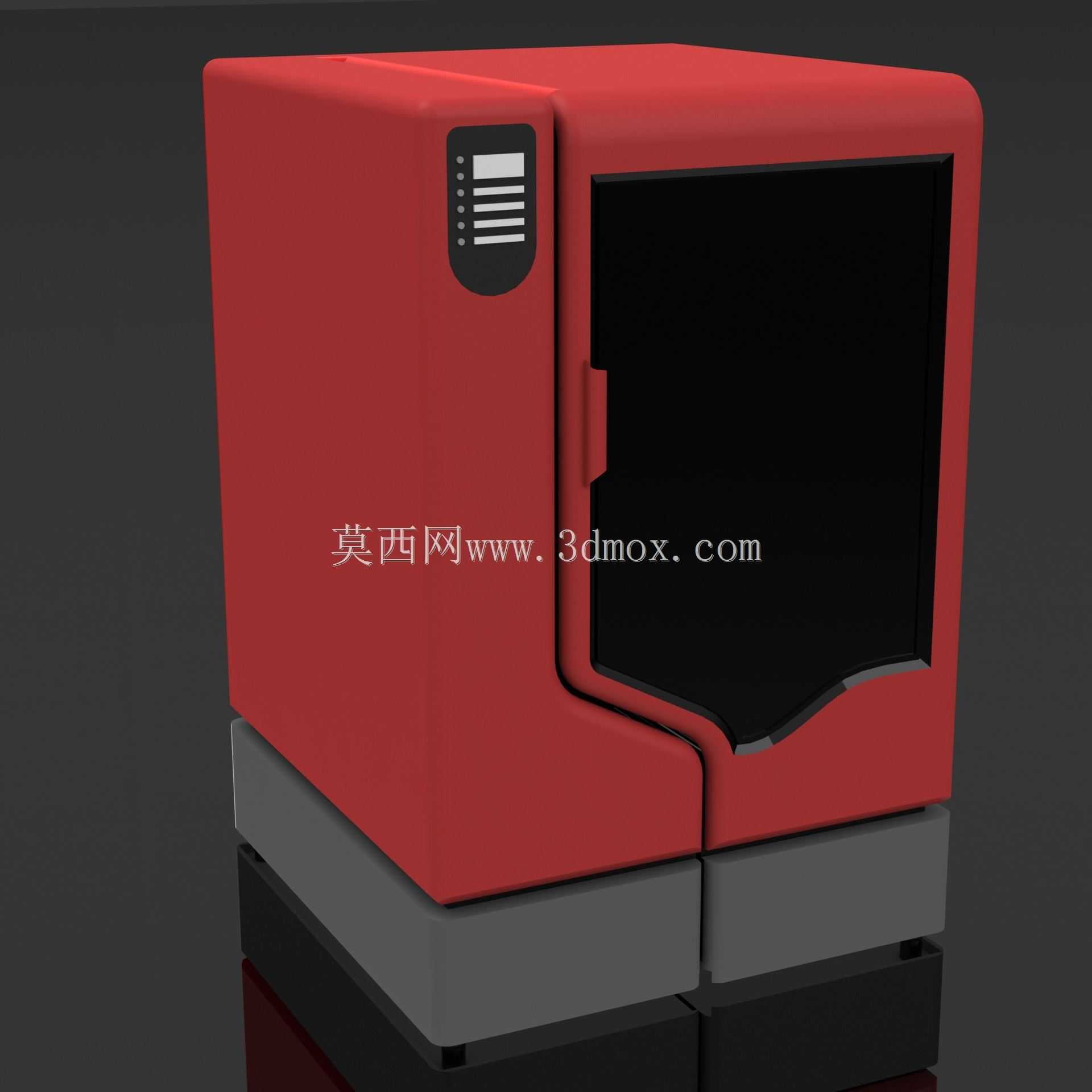

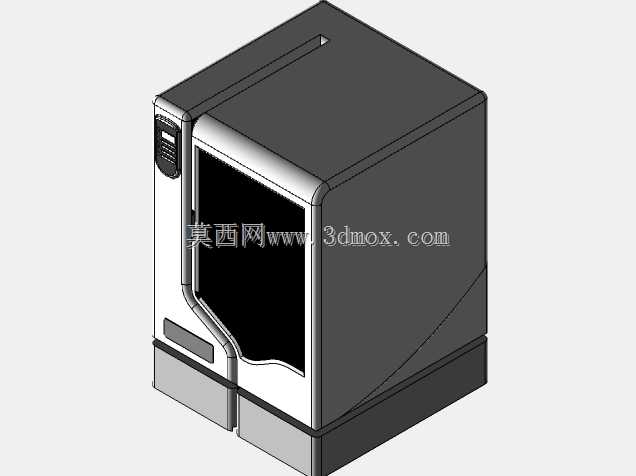

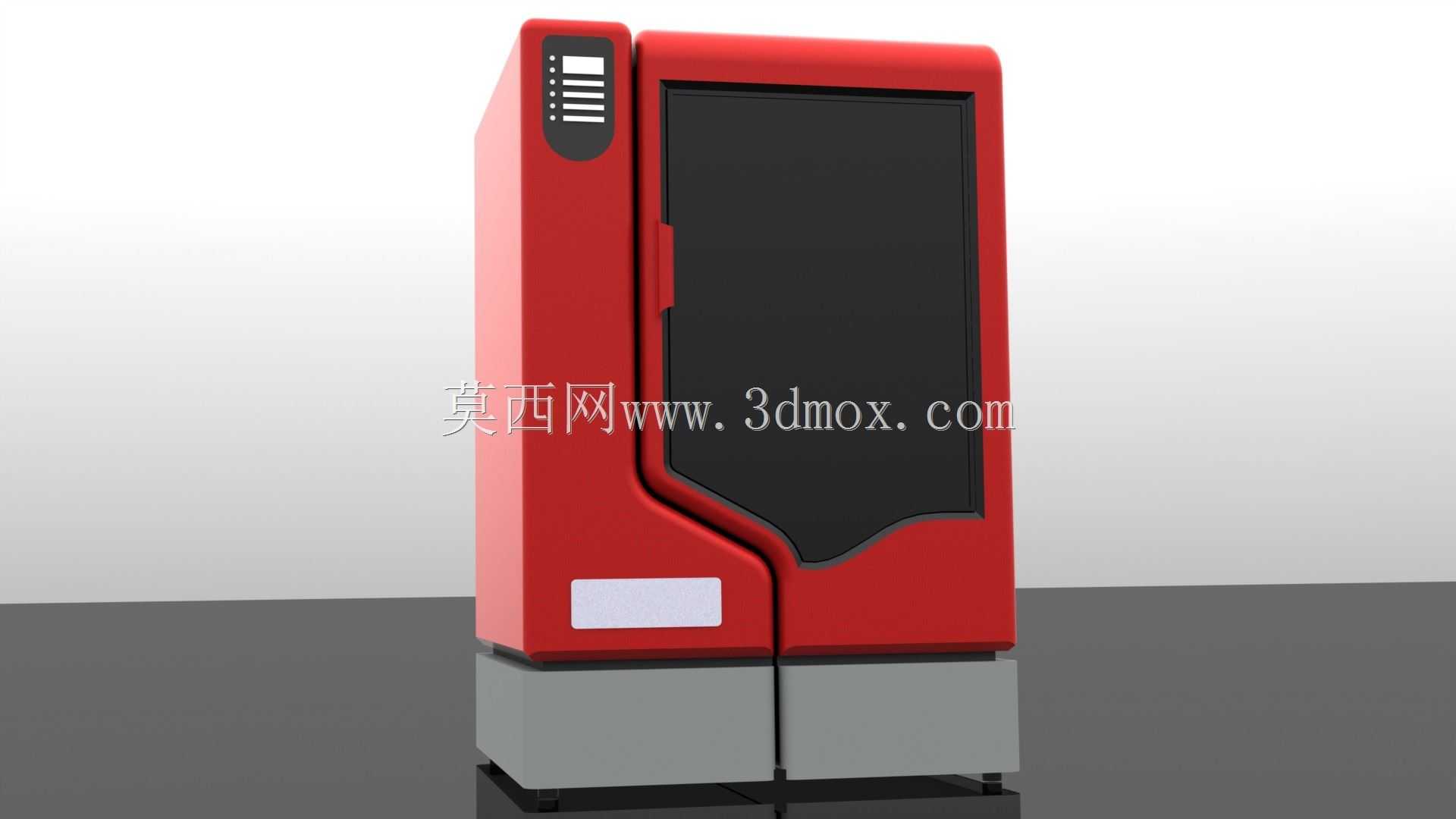

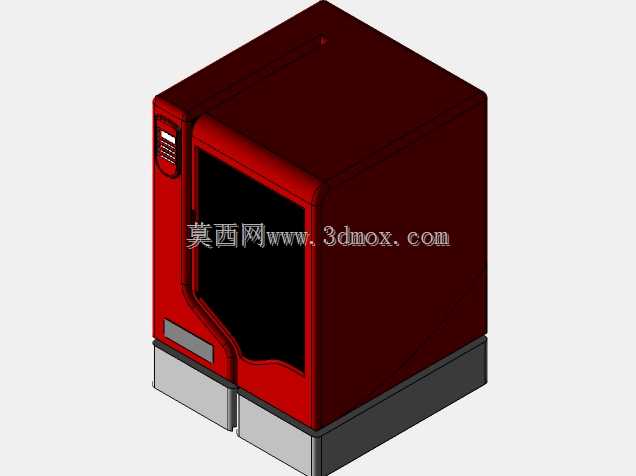

　　从功能结构来看，设备采用封闭式成型腔体设计，正面的开合门做了内嵌式的密封结构，能减少成型过程中腔体内部的热量散失，避免打印大尺寸工件时因为温度骤降出现层间开裂的问题，左侧的操作面板区域集成了状态指示灯、实体操作按键和耗材余量检测模块，操作人员站在设备左侧就能完成所有参数设置、耗材更换、打印启停的操作，不需要绕到设备背面，符合工位操作的人机工程学要求。设备底部做了分体式的支撑底座结构，一方面把成型腔体垫高到符合操作人员站立操作的舒适高度，另一方面底座内部预留了耗材存放、控制电路安装、废材收集的空间，不需要额外在设备旁边配置独立的耗材存放柜，能节省工位的占用面积。做这款设备的三维建模时，首先要确认成型腔体的有效打印尺寸边界，

　　再反向推导外壳的整体轮廓，外壳的曲面过渡部分要兼顾钣金加工的折弯工艺可行性，不能出现无法通过常规钣金折弯、拼接实现的曲面结构，正面门体的弧形收边设计，一方面是提升设备外观的辨识度，另一方面是避免门体开合时和旁边的工位操作台、物料架出现磕碰，设备侧面预留的散热格栅位置要和内部的控制模块、加热模块的散热风道完全对齐，不能出现外壳开孔和内部风道错位的问题，不然会影响设备长时间运行的散热稳定性。从安装边界来看，设备摆放时背部需要预留至少15厘米的散热空间，左侧要预留30厘米的操作和耗材更换空间，正面要预留至少60厘米的门体开合和工件取放空间，顶部不能堆放杂物，避免遮挡顶部的排风出口，设备的四个支撑脚可以做高度微调，

　　能适应车间地面不平整的安装环境，不需要额外做专门的设备安装基础。在做配套的工位设计时，可以直接把这个数模导入到车间布局的装配文件里，核对设备和旁边的钳工台、物料周转车、电脑操作台的相对位置，确保操作人员取放工件、更换耗材、日常维护的动作路径没有遮挡，也能提前规划设备的供电线路、网线走线位置，避免后期安装时出现管线和设备结构干涉的问题。对于做3D打印设备二次开发、配套工装设计的工程师来说，这个数模的外壳安装孔位、门体开合角度、操作面板的位置尺寸都和实际设备一致，可以直接在数模上设计配套的耗材自动续接装置、工件取放辅助机构、设备防尘外罩等配套结构，不用反复拆解实际设备测量尺寸，能大幅缩短配套工装的设计周期。另外设备的外壳分块设计也符合钣金加工的工艺要求，每一块外壳板件都能通过常规的激光切割、折弯、焊接工艺加工成型，拼接处的止口结构做了等间隙设计，装配后不会出现明显的拼接缝隙，也方便后期设备维护时快速拆解外壳，检修内部的运动组件和电路模块。
