巴克斯特协作机械臂结构三维设计作品

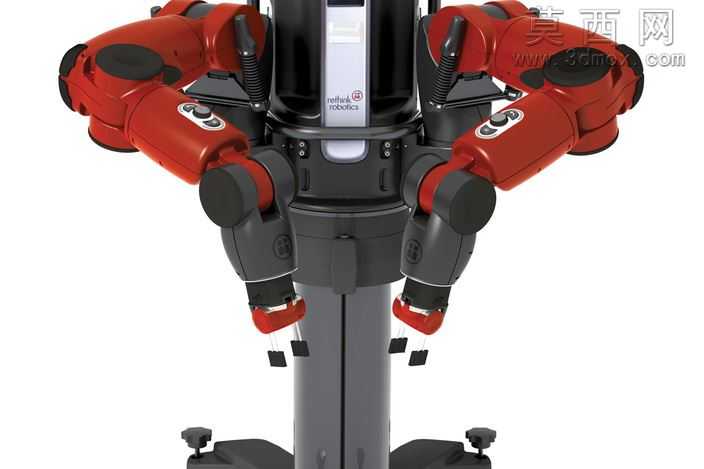

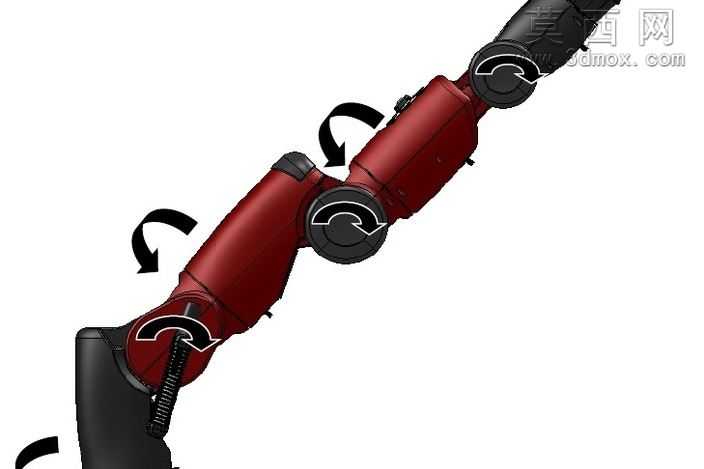

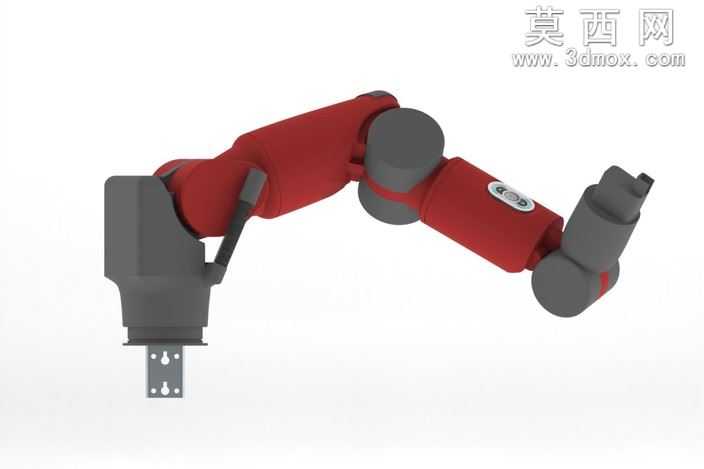

本作品为巴克斯特协作型机械臂的三维结构设计模型，建模过程严格遵循协作机器人的实际工程参数与功能特性展开，依托三维建模软件完成全结构的参数化搭建，完整还原了巴克斯特机械臂七自由度串联构型的核心特征。建模阶段首先梳理机械臂的运动链路逻辑，从基座安装端开始，依次完成关节连接座、大臂段、肘关节组件、小臂段、腕部关节以及末端执行器安装法兰的逐件建模，每一处结构的尺寸比例均参考真实巴克斯特机械臂的公开工程参数设定，确保各关节的转动范围、连杆长度比例完全符合实际产品的运动学特性。材质与渲染环节针对机械臂不同部件的功能属性做了区分处理：臂身主体的防护外壳采用哑光红的工程塑料材质，调整材质的粗糙度与漫反射参数还原工业级塑料外壳的磨砂质感；关节处的连接结构、末端执行器基座采用深灰金属材质，添加细微的金属颗粒纹理与适度的反射参数，还原铸铝结构件的厚重工业质感；关节处的标识铭牌单独制作了贴图材质，还原真实产品的标识细节；末端快换法兰处的金属定位销做了高光金属处理，突出精密连接件的加工质感。结构设计上重点还原了巴克斯特机械臂的核心特性——系列弹性致动器的集成结构，在各关节的建模中预留了弹性驱动模块的装配空间，清晰展现了七自由度构型如何跨越传统工业机械臂的自由度限制，实现更灵活的作业姿态调整，臂身的走线结构、关节处的限位结构均做了精细化还原，没有遗漏实际产品中的细节设计。设计思路围绕协作机器人的安全作业属性展开，模型整体没有尖锐外露结构，臂身外壳做了圆弧过渡处理，完全匹配协作机器人面向人机共融作业场景的设计初衷，各关节的转动副均按照实际装配逻辑设置了约束关系，可直接用于运动仿真演示，直观展现机械臂在不同作业场景下的姿态调整能力，完整呈现了协作机械臂从结构布局到细节设计的全流程逻辑，可用于机器人结构教学、方案展示等场景。
