惠普Z800工作站主机外观结构三维模型

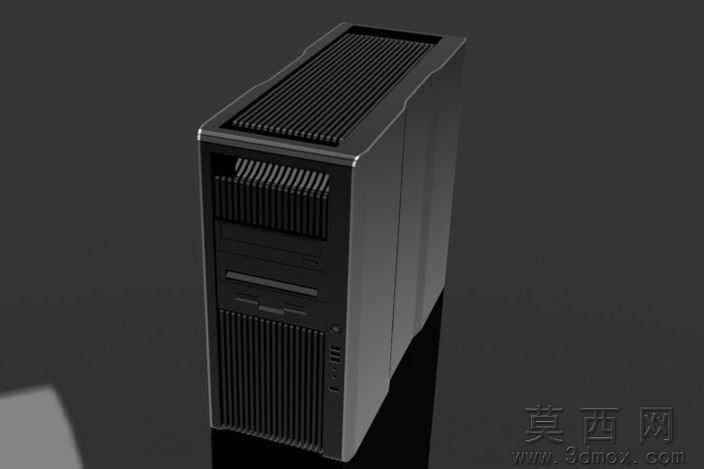

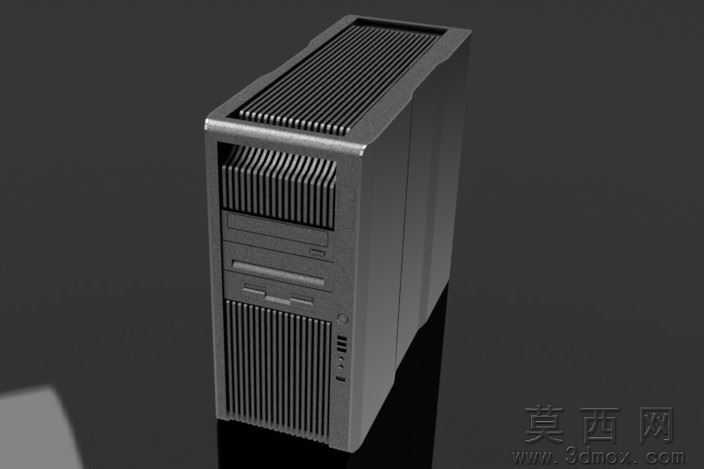

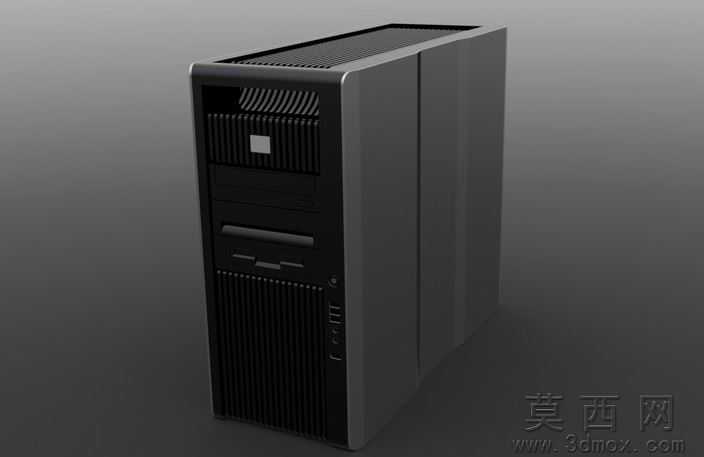

本模型为惠普Z800工作站主机的高精度外观结构三维模型，建模阶段以实机外观测绘数据为基础，先通过基准面定位勾勒主机整体长方体轮廓，依次完成前面板散热格栅、光驱仓位、前置接口区域、顶部通风结构、侧面板卡扣结构的分步建模，对前面板竖向散热格栅做阵列特征处理，保证格栅间距均匀一致，还原实机的工业设计细节，建模过程中严格控制特征树层级，对重复结构采用镜像、阵列命令减少冗余特征，提升模型的可编辑性。参数设计层面，严格匹配实机的外观尺寸比例，前面板功能区域的位置、接口排布、品牌标识区域的尺寸均按照1:1比例还原，对机箱边角的圆弧过渡做精确的圆角参数设置，避免出现尖锐棱角失真的问题，同时预留内部硬件安装的空间结构参考，可拓展内部主板、电源、散热模块的装配建模。渲染材质方面，机箱主体采用哑光黑色金属材质模拟实机的冷轧钢板外壳质感，前面板装饰区域做半哑光塑料材质区分，散热格栅区域添加细微的凹凸纹理还原冲压工艺质感，顶部通风网孔做金属网材质渲染，整体光影效果贴近实机的商用沉稳质感，可清晰展示各结构的材质差异。结构原理上，还原了立式ATX工作站机箱的经典结构，前面板分层设计上部为散热进风区域、中部为光驱等扩展仓位、下部为辅助进风格栅，侧面板为可拆卸式侧板结构，顶部为排风区域，完整呈现工作站机箱的风道走向结构与硬件扩展仓位布局。软件兼容层面，模型提供SolidWorks2010、SolidWorks2012原生格式，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，不存在特征丢失、破面等问题，不同版本的SolidWorks用户均可直接打开使用。研发教学应用层面，该模型可作为电脑机箱外观结构设计的参考案例，用于工业设计专业的产品外观建模教学练习，也可作为数码产品展示、机房场景搭建的素材使用，还可辅助电脑硬件组装教学中讲解工作站机箱的结构布局，帮助学习者理解高端工作站主机的外观设计逻辑与结构特点。
