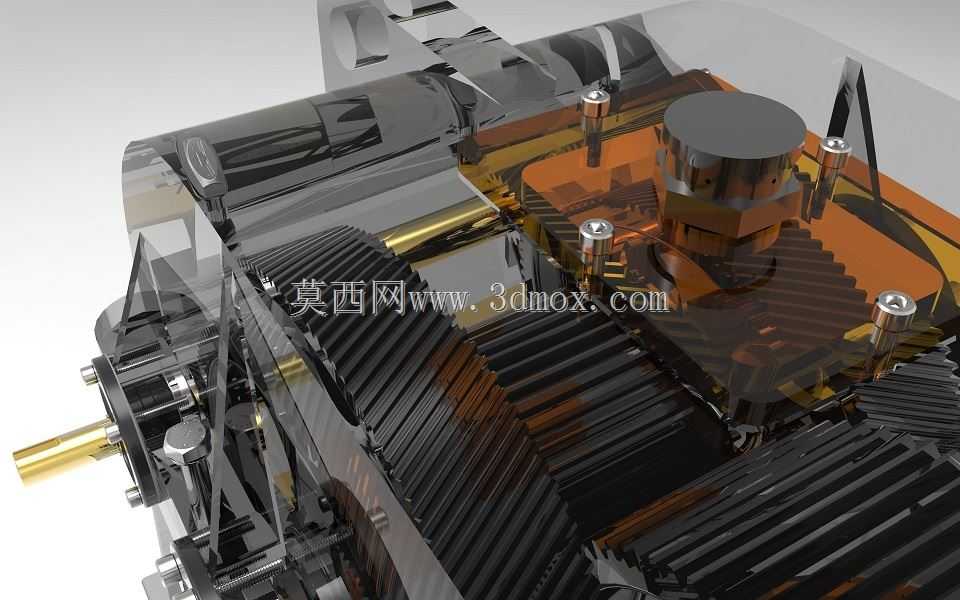

分解式二级齿轮传动箱结构设计

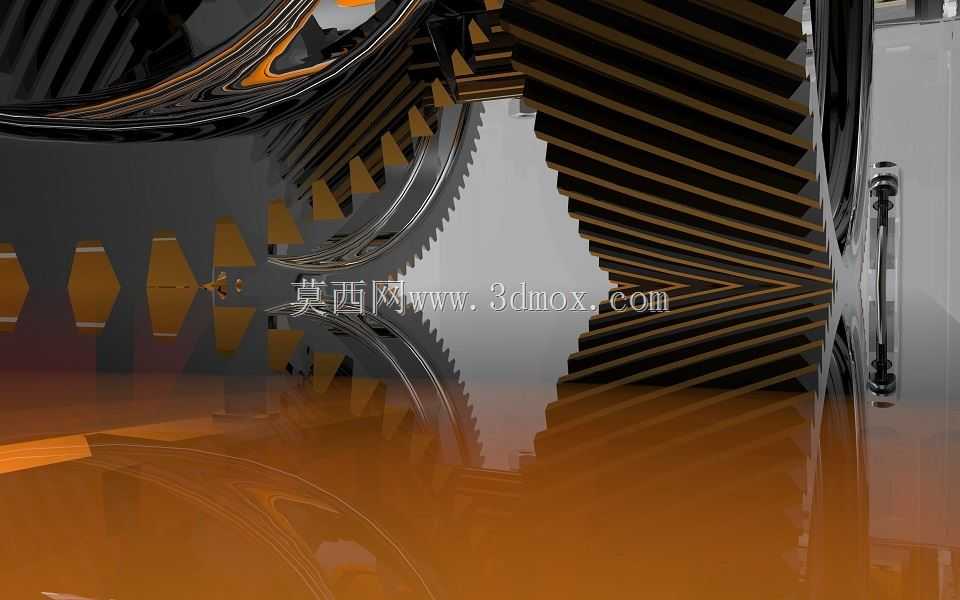

　　这款分解式二级齿轮传动结构，核心面向中小功率工业传动场景做适配，常见于轻工输送线、小型物料提升设备、非标自动化专机的动力传递环节，承担匹配原动机与工作端转速、放大输出扭矩的核心作用。从结构布局来看，采用两级斜齿轮啮合传动方案，相比直齿轮传动，斜齿轮啮合过程中轮齿是逐步进入与退出啮合状态，重合度更高，传动过程的冲击、振动与噪声都能得到有效控制，更适合中高速、有平稳性要求的传动工况。设计阶段首先围绕给定的输入输出参数做轮系配齿计算，在保证总传动比误差控制在允许范围内的前提下，合理分配两级传动的传动比，避免单级传动比过大导致大齿轮径向尺寸超差，同时让两级齿轮的浸油深度尽量保持一致，兼顾箱体内润滑油的飞溅润滑效果，

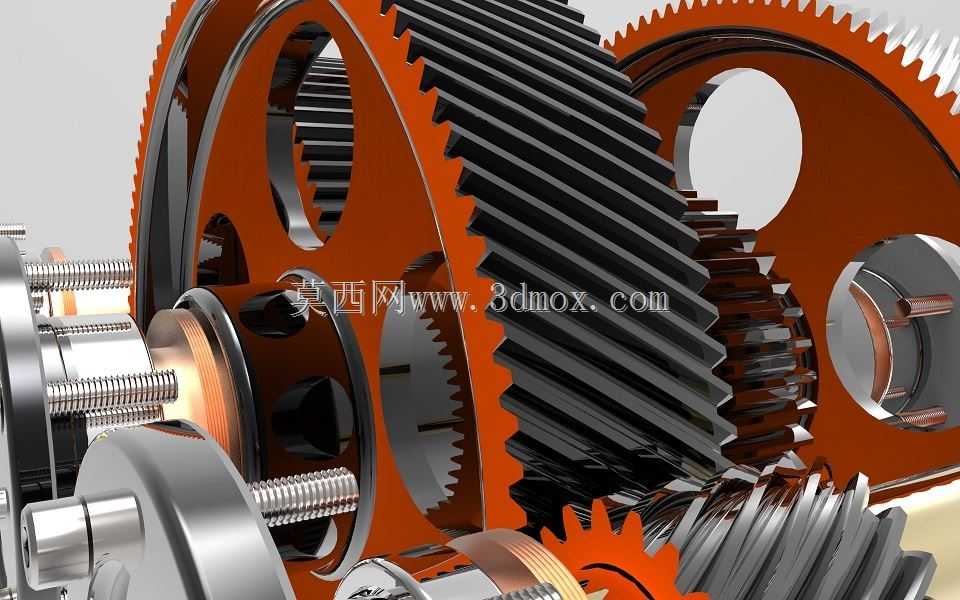

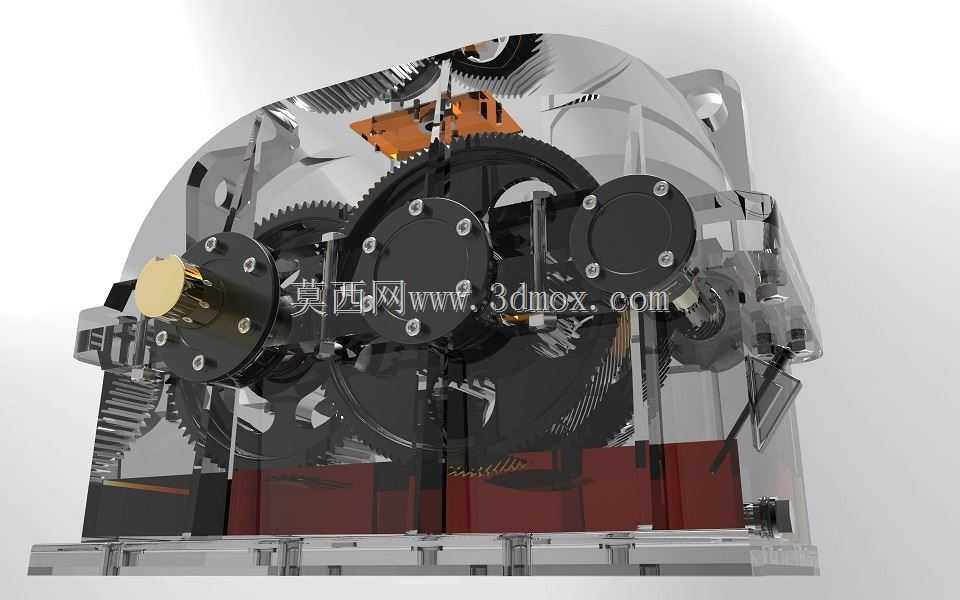

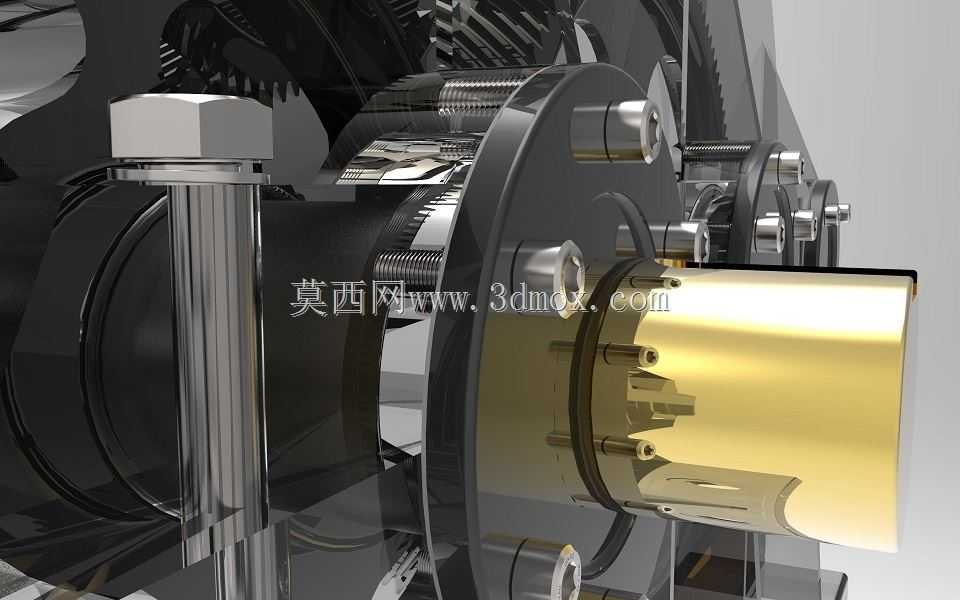

　　减少额外润滑附件的加装需求。从安装边界来看，箱体采用剖分式结构设计，上下箱的结合面经过精加工处理，保证装配后的密封性能，避免润滑油渗漏；输入轴与输出轴的轴伸端均预留标准轴承安装位，适配常用的深沟球轴承与圆锥滚子轴承选型，轴伸尺寸符合通用传动件的安装配合公差，可直接匹配标准联轴器、带轮等外接传动件，不需要额外做轴头改制。轮系部分的高速级采用小模数斜齿轮，降低高速运转时的轮齿线速度，减少啮合发热，低速级采用相对更大的模数，提升轮齿的弯曲强度与接触强度，匹配输出端大扭矩的受力需求，所有齿轮的齿宽、齿向修形量都经过受力校核，保证在额定载荷下轮齿不会出现偏载、断齿等失效问题。箱体上预留的轴承端盖安装位、油标安装孔、放油孔、

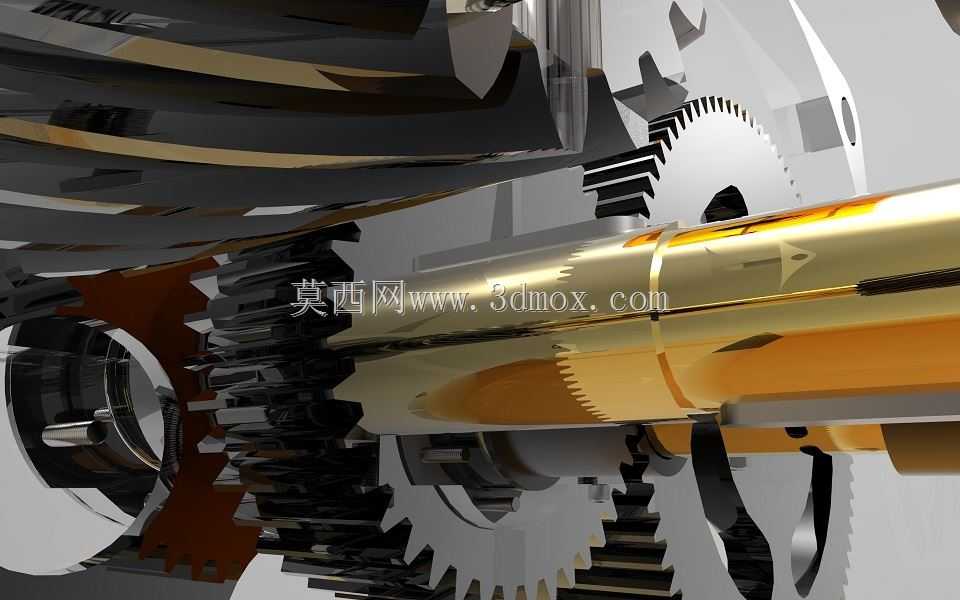

　　透气帽安装位都遵循通用减速机的安装尺寸规范，用户在做设备集成时，可以直接沿用成熟的安装附件，不需要重新设计配套结构件。轴系部分的轴向定位采用轴肩与锁紧螺母配合的方式，能承受一定的轴向载荷，适配正反转切换频繁的传动工况，轴上的键槽均采用平键连接标准，保证扭矩传递的可靠性，同时方便后期维护时的拆装作业。从实际应用角度，这类二级齿轮传动结构不需要额外加装复杂的冷却系统，依靠箱体表面的散热筋就能满足额定功率下的散热需求，适合在环境温度-10℃到40℃的常规工业车间环境下长期运行，日常维护只需要定期更换箱体内的工业齿轮油，检查轴伸端的密封件磨损情况即可，运维成本较低。在做三维结构设计时，所有零件的配合公差都按照机械设计手册的推荐值选取，

　　齿轮的啮合侧隙控制在合理范围，既避免侧隙过小导致运转卡滞、发热严重，也防止侧隙过大导致传动回差超标，影响需要精准传动的工位使用。整个传动箱的安装脚孔采用长圆孔设计，允许安装时做小范围的位置调整，降低设备机架加工时的位置精度要求，提升现场安装的适配性。
