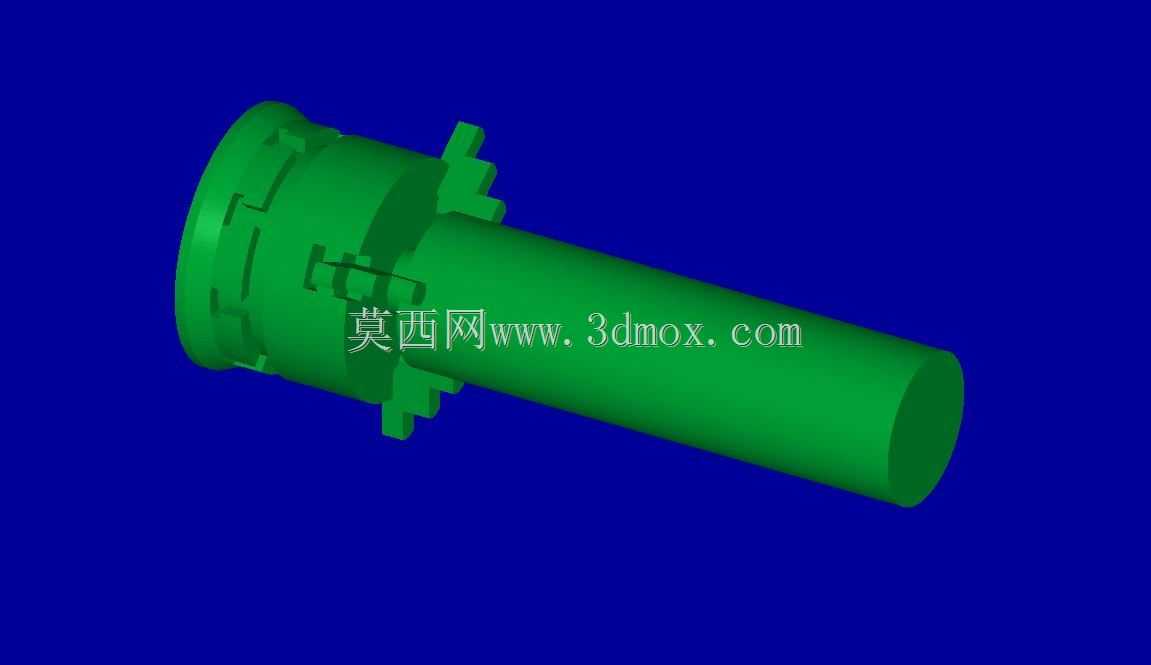

车床主凸轮轴传动结构三维设计

　　在普通车床的进给传动与自动走刀控制回路里，这类主凸轮轴是承担时序动作触发、进给量精准调控的核心执行零件，区别于常规的等直径光轴，它集成了凸轮轮廓与轴身的一体化结构，不需要额外装配分体式凸轮，能大幅减少传动链的累计间隙，在中小型仪表车床、六角自动车床的刀架进给系统中应用十分广泛。从实际工况来看，这类零件安装在车床主轴箱侧的传动腔体内，一端通过端部的法兰卡槽与进给传动齿轮啮合，接收主轴传递来的旋转动力，轴身的多组凸耳轮廓会在旋转过程中，依次推动刀架的摆杆、定位销、离合器拨叉，完成快进、工进、快退、定位锁止的整套循环动作，不需要额外的电控程序介入，完全靠机械轮廓的时序匹配实现自动走刀，在大批量小零件的车削加工场景里，这种纯机械控制的结构可靠性远高于早期的电控回路，抗车间油污、切削液飞溅的能力更强，日常维护只需要定期在凸轮轮廓面涂抹润滑脂即可。

　　设计这类集成式凸轮轴的时候，首先要匹配对应车床的主轴中心高与刀架行程边界，轴身的主体直径要满足传动扭矩下的抗扭强度要求，通常选用40Cr材质调质处理，轴端的法兰盘直径要和传动齿轮的内孔卡槽完全契合，法兰上的缺口是用来传递周向扭矩的，设计时要保证缺口的对称度公差在0.02mm以内，避免旋转过程中出现冲击载荷。轴身上的凸耳轮廓不是随意设计的，每一段凸缘的升程、回程角度都要严格对应刀架的动作时序：比如对应快进动作的凸轮廓线升程角要小，保证刀架快速靠近工件；对应工进段的廓线要做等速运动设计，保证进给速度均匀，避免车削表面出现振纹；对应快退段的廓线回程角要匹配复位弹簧的弹力，避免退刀时撞坏刀架或者工件。

　　从安装边界来看，轴身的光轴段是和箱体上的滑动轴承衬套配合的，配合公差选H7/g6的间隙配合，保证高速旋转时不会出现卡滞，同时径向跳动量控制在0.01mm以内，不然会导致凸轮推动摆杆的行程出现偏差，直接影响加工零件的尺寸精度。轴末端的实心圆柱段是轴向定位的基准，靠箱体侧的端盖顶住轴端端面，控制整个轴的轴向窜动量在0.03mm以内，轴向窜动过大会导致凸轮廓线的触发位置偏移，出现走刀时序错乱，比如刀架还没退到位就启动主轴旋转，会直接打坏刀具。

　　很多刚接触机床设计的工程师容易把这类轴当成普通传动轴来建模，忽略了凸轮廓线和动作时序的匹配关系，实际上在建模过程中，每一段凸缘的轴向位置都要和摆杆的安装位置一一对应，凸缘的厚度要比摆杆的接触滚轮宽度大2mm左右，避免加工装配误差导致滚轮脱开轮廓。另外，轴身上的凹槽是用来容纳润滑油路的，旋转过程中箱体内的润滑油会顺着凹槽流到各个配合面，减少凸轮和滚轮之间的磨损，设计时凹槽的圆角不能太小，不然会出现应力集中，在长期交变载荷下容易出现轴身断裂的问题。

　　在实际的设备维修场景里，这类凸轮轴的磨损主要出现在凸轮轮廓的工进段，因为这段是持续承受切削抗力的部位，长期使用后轮廓会出现磨损凹陷，导致进给量变小，加工出来的零件尺寸超差，这时候就需要更换整根轴，因为是一体化结构，没法单独更换凸轮片，这也是这类集成轴的一个设计特点，虽然装配简单、传动间隙小，但维修成本比分体式凸轮结构稍高，不过在自动车床的大批量加工场景里，这种结构的稳定性优势完全盖过了维修成本的劣势，毕竟设备停机带来的损失远高于一根轴的更换成本。建模的时候还要注意，所有凸轮廓线的过渡位置都要做光滑圆角处理，不能有尖锐棱边，不然旋转过程中会和摆杆滚轮产生刚性冲击，不仅会产生很大的噪音，还会加速滚轮和凸轮的磨损，圆角半径通常取1-2mm，根据凸轮廓线的升程大小调整，升程越大的位置圆角可以适当放大，缓冲冲击载荷。
