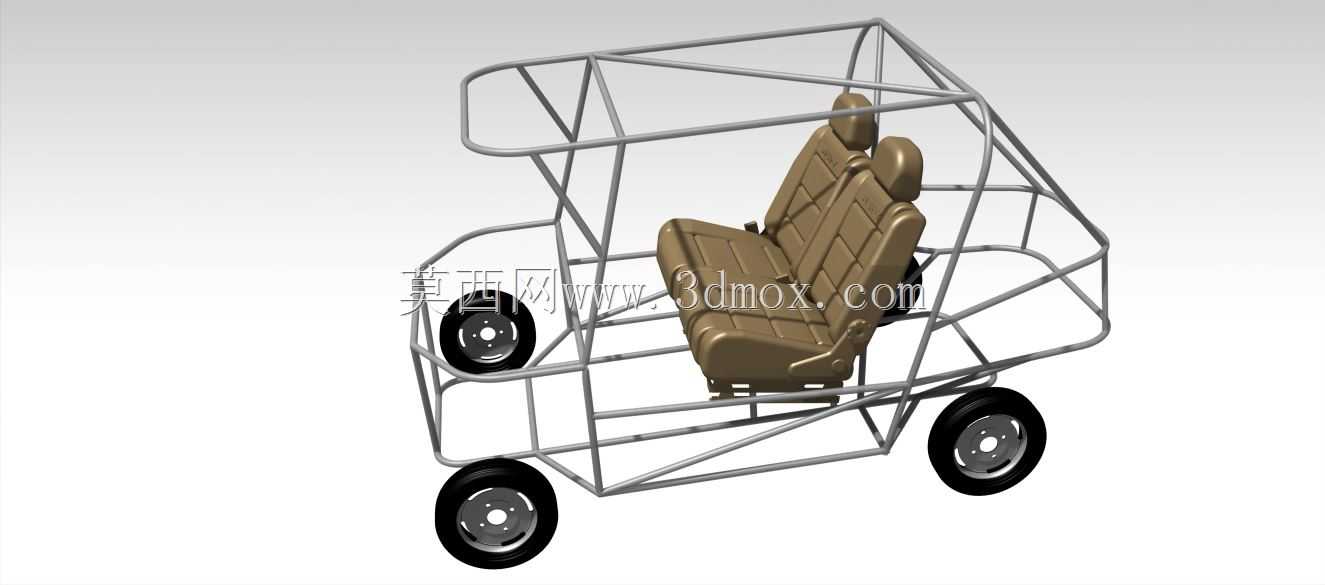

太阳能车辆防滚车架带座椅总成结构

　　这套管架式底盘总成，核心服务于小型太阳能通勤车辆的开发验证环节，在轻量化节能车辆的原型试制、高校新能源车辆赛事参赛车打造、短途低速太阳能代步车的结构开发场景中，都能直接作为核心承载结构参考。不同于传统量产车的冲压焊接一体式车身，这类管架结构的核心作用是在控制整车整备质量的前提下，为驾乘人员提供足够的碰撞、侧翻防护能力，同时为太阳能电池板铺设、动力系统安装、行走机构固定预留充足的安装点位。

　　从功能特性来看，整个防滚笼采用空间桁架结构设计，所有杆件通过焊接拼接形成整体受力体系，在车辆发生侧翻时，顶部环向杆件能够率先承接冲击载荷，通过多根斜向支撑管将力分散到底架的纵梁与横梁结构上，避免座舱区域发生侵入性变形，保障驾乘人员的生存空间。集成在架体上的双座椅安装位，直接通过底部的横向支撑管与主架体刚性连接，不需要额外增加座椅安装支架，既减少了额外的结构重量，也能保证座椅在车辆加减速、转向工况下的固定强度，避免支架松动带来的安全隐患。

　　设计过程中优先考虑了太阳能车辆的轻量化需求，所有管材的选型都经过受力路径优化，在乘员舱周边的主受力环采用管径稍大、壁厚适中的管材，而在非核心受力的辅助支撑区域，采用更小规格的管材，在满足侧翻、正面碰撞受力要求的前提下，尽可能降低架体自身重量，减少车辆行驶过程中的能耗，匹配太阳能车辆低能耗、高续航的设计目标。架体前部预留了转向机构、前悬安装点的固定位置，后部预留了驱动电机、电池组、后轮悬架的安装接口，底部的纵梁平直度控制在合理公差范围内，方便后续电池托盘、线路固定卡扣的安装，不需要二次对架体进行大规模切割修改。

　　安装边界方面，整个架体的宽度控制在常规小型双座车辆的合理范围内，能够适配普通窄胎的行走机构安装，轮距设定兼顾了低速行驶的稳定性与窄路通行能力；座舱内部的横向空间足够容纳两个成年人乘坐，座椅靠背角度经过适配调整，兼顾乘坐舒适性与架体顶部的防护高度，顶部的架体平面预留了足够的太阳能电池板安装面积，能够铺设满足日常短途通勤供电需求的光伏组件，架体前部的探出结构既可以作为前风挡的安装框架，也能在正面碰撞时起到一定的吸能缓冲作用，避免撞击力直接传递到座舱区域。

　　在焊接工艺的适配设计上，所有管材的相贯线切口都做了适配处理，保证焊接时管材之间的贴合间隙控制在合理范围内，减少焊接缺陷的产生，同时在主要受力节点处预留了焊接加强片的安装位置，对于承受交变载荷的悬架安装点位，设计时额外增加了局部加强结构，避免长期行驶过程中节点处出现应力集中导致的开裂问题。整个架体的结构没有多余的冗余设计，每一根杆件都承担对应的受力或者安装功能，既不会因为过度减重导致结构强度不足，也不会因为多余的结构增加不必要的重量，完全匹配太阳能车辆对自重控制的严苛要求。
