离心泵蜗壳式叶轮壳体结构设计

项目分类:泵 发布时间:2022-01-21 ID:515383
  • 离心泵蜗壳式叶轮壳体结构设计

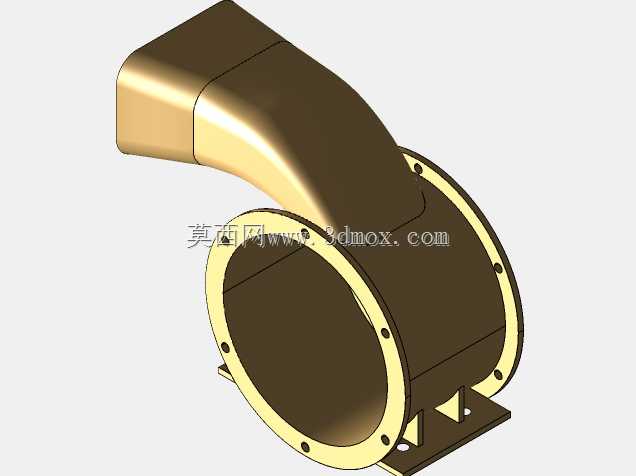

  作为流体输送系统里的核心承压过流部件,这款叶轮壳是单级悬臂式离心泵的蜗壳体部分,日常在民用供水、工业循环水输送、暖通空调水循环、小型化工介质输送等场景里都能见到它的身影,它的核心作用是收拢叶轮甩出的高速流体,把流体的动压能平稳转换成静压能,同时为叶轮提供封闭的运转腔体,还要承担整个泵头部分的安装定位、载荷承载功能。从结构设计逻辑来看,整个壳体采用蜗形流道设计,流道截面从隔舌位置开始沿着叶轮旋转方向逐渐扩大,这种渐变截面的设计是为了匹配叶轮出口处流体的流量分布,让流体在壳体内流动时流速保持相对稳定,减少流道内的涡流、撞击损失,提升泵的整体运行效率。壳体的进出口结构做了差异化设计,入口端是带安装孔的圆形法兰结构,

  法兰端面上均匀布置了一圈螺栓过孔,用来和泵的进水端管路或者泵盖组件连接,法兰的密封面采用平面密封形式,适配常规的橡胶密封垫片,能满足中低压工况下的密封要求,安装时需要保证法兰端面和叶轮轴线的垂直度,避免装配后出现叶轮擦碰壳体或者密封偏载泄漏的问题。出口端采用变径弯管结构,流道从圆形蜗壳出口平滑过渡到方形出口段,弯管的曲率半径经过反复校核,既保证流体转向时的流动阻力最小,也避免小曲率弯管带来的局部流速突变引发的振动噪声,出口段的结构可以直接对接方形送风或者输水管道,也可以通过转接法兰连接圆形管路,适配不同的安装场景。壳体下部设计了一体式的安装支脚,支脚上预留了安装固定孔,用来把整个泵头固定在机座或者安装架上,支脚的位置经过重心校核,

  装配后整个泵体的重心落在支脚的支撑范围内,减少泵运行时的振动偏移,支脚和壳体主体采用一体化结构设计,避免了焊接支脚带来的应力集中问题,提升壳体的整体结构强度。在建模过程中,整个壳体的内外壁面都做了等壁厚处理,壁厚根据承压需求做了统一设定,既保证壳体在额定工作压力下不会出现变形开裂,也避免了壁厚过大带来的材料浪费、整机重量增加的问题,流道的所有转角位置都做了圆角过渡处理,没有尖锐的直角结构,一方面减少流体流动时的局部阻力,另一方面也避免铸造或者加工时出现应力集中导致的壳体开裂风险。隔舌位置是整个蜗壳设计的核心,隔舌和叶轮外缘的间隙经过严格控制,间隙过大会导致泵的容积效率下降,间隙过小则容易出现叶轮和隔舌擦碰的问题,

  建模时这个位置的间隙值参考了同参数离心泵的成熟设计值,兼顾效率和运行安全性。从安装边界来看,壳体入口法兰的止口尺寸和泵盖的定位止口做了配合设计,装配时可以快速实现同轴定位,不需要反复调整对中,出口段的连接孔位置和常规同功率离心泵的出口安装尺寸保持一致,具备一定的互换性,下部支脚的安装孔距也符合通用离心泵的安装尺寸标准,可以直接替换同参数的老旧泵壳,不需要重新改造安装机座。实际应用中,这种结构的叶轮壳适配闭式叶轮结构,输送介质为清水或者物理化学性质和清水类似的介质时,运行稳定性最好,壳体的内壁面粗糙度要求较高,建模时也预留了后续抛光或者涂层处理的余量,降低壁面粗糙度可以进一步减少流体沿程阻力,提升泵的运行效率。在结构强度校核层面,壳体的法兰连接位置、支脚和主体连接位置、出口弯管的转弯位置都是应力集中的高发区域,建模时这些位置都做了局部加厚或者圆角过渡处理,保证在1.5倍额定工作压力的水压试验下不会出现渗漏或者塑性变形。
