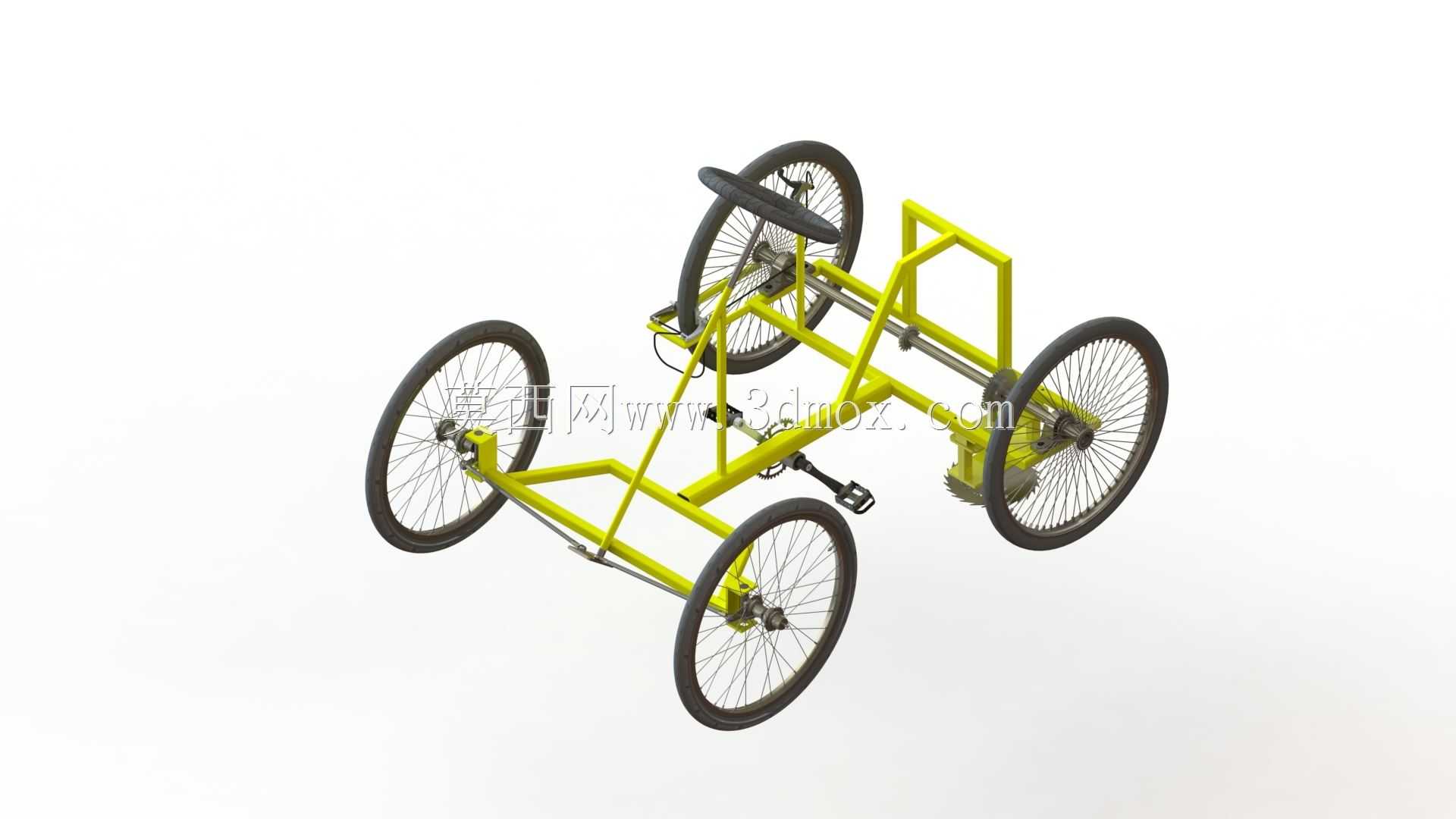

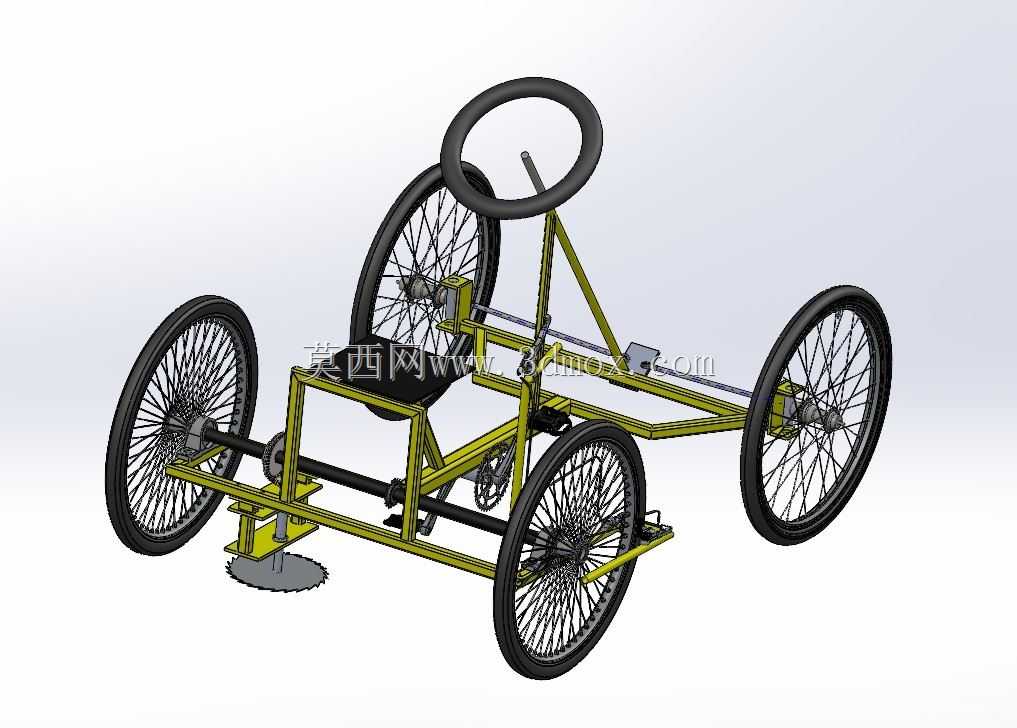

脚踏式四轮草坪修剪作业设备结构

　　这款人力驱动的四轮草坪修剪设备，核心适配场景集中在小型庭院、社区边角绿地、私家菜园周边等不适合燃油或电动大型割草机进入的狭小作业区域，这类区域往往存在供电不便、噪音管控严格、作业面零散的特点，人力驱动的结构既不需要额外能源补给，也不会产生尾气与高分贝作业噪音，作业时不会对周边住户造成干扰，同时四轮的行走结构相比传统手推单轮或双轮割草设备，在起伏不平的草坪地面上拥有更好的通过稳定性，不会轻易出现侧翻或者轮体卡滞的问题。从功能逻辑上看，设备完全依靠骑行者踩踏踏板输出的动力完成两个动作的同步传递：一部分动力通过链传动结构传递到后轮轴，驱动整机向前行进，另一部分动力通过中间传动轴传递到前部的切割作业端，带动切割刀具旋转完成草茎修剪，

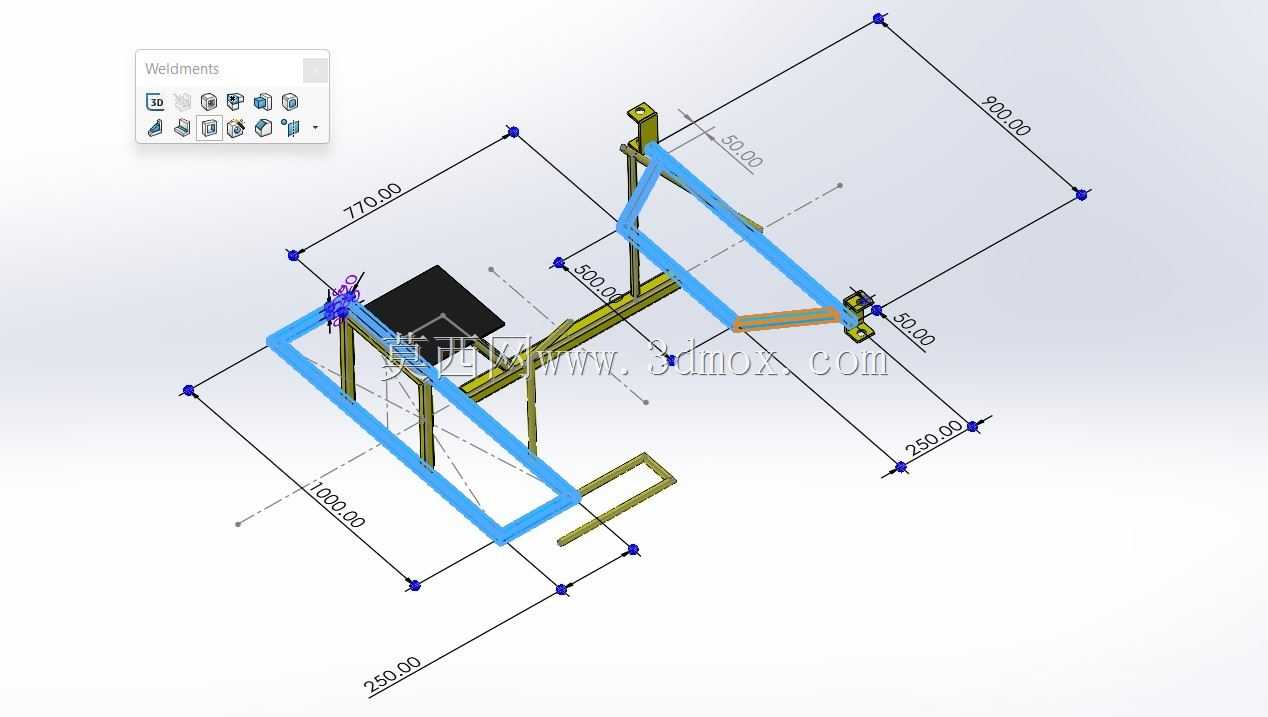

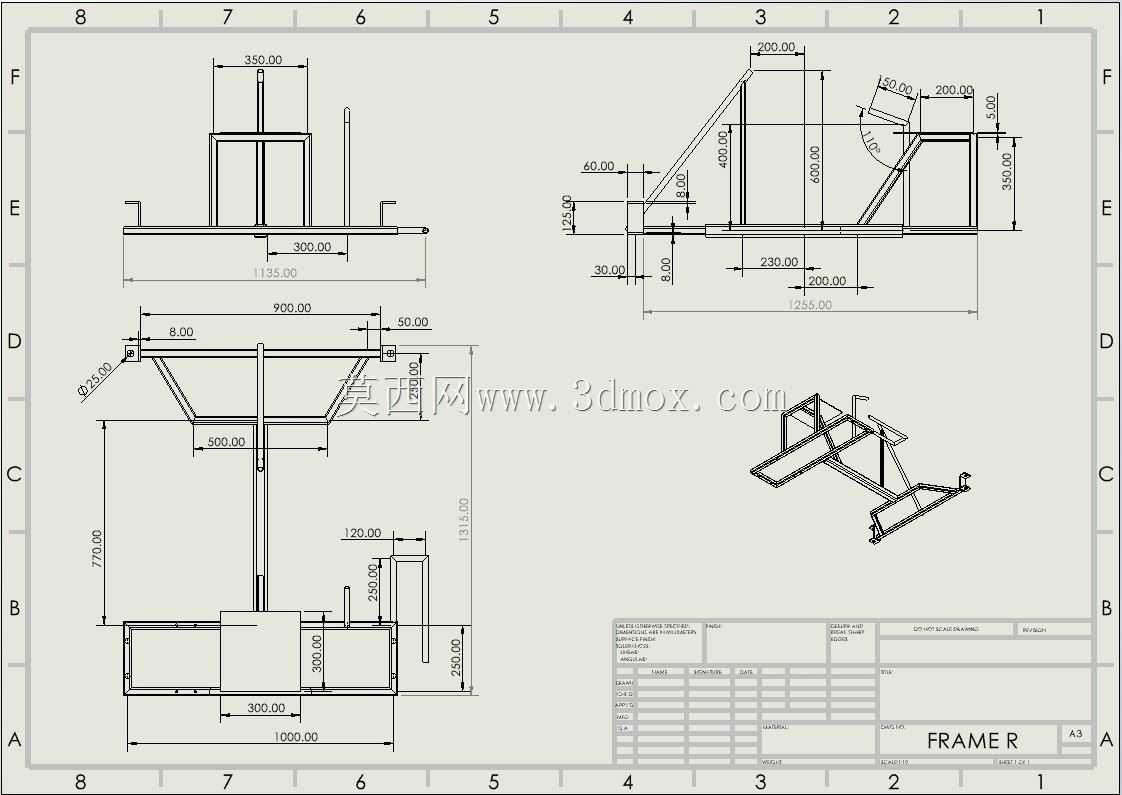

　　两个动作的传动比经过匹配设计，行进速度与刀盘转速形成固定对应关系，避免出现行进过快导致漏剪、或者行进过慢导致重复切割打烂草叶的问题，作业时操作者只需要把控行进方向，不需要额外控制切割动力的输出，操作门槛极低，即使没有园林设备操作经验的人员也能快速上手。设计思路上完全摒弃了常规动力割草机的动力单元安装位，整体框架采用矩形钢管焊接成型，既保证了整体结构的抗扭强度，也控制了整机自重，单人即可完成抬运转移，不会对草坪造成过度碾压；车架的几何尺寸经过适配，轮距设置在800mm左右，轴距控制在1200mm上下，整体作业宽度匹配刀盘的450mm切割幅宽，单次行进即可完成一条完整修剪带，作业时的转弯半径控制在1.2m以内，能够在绿化带边角、

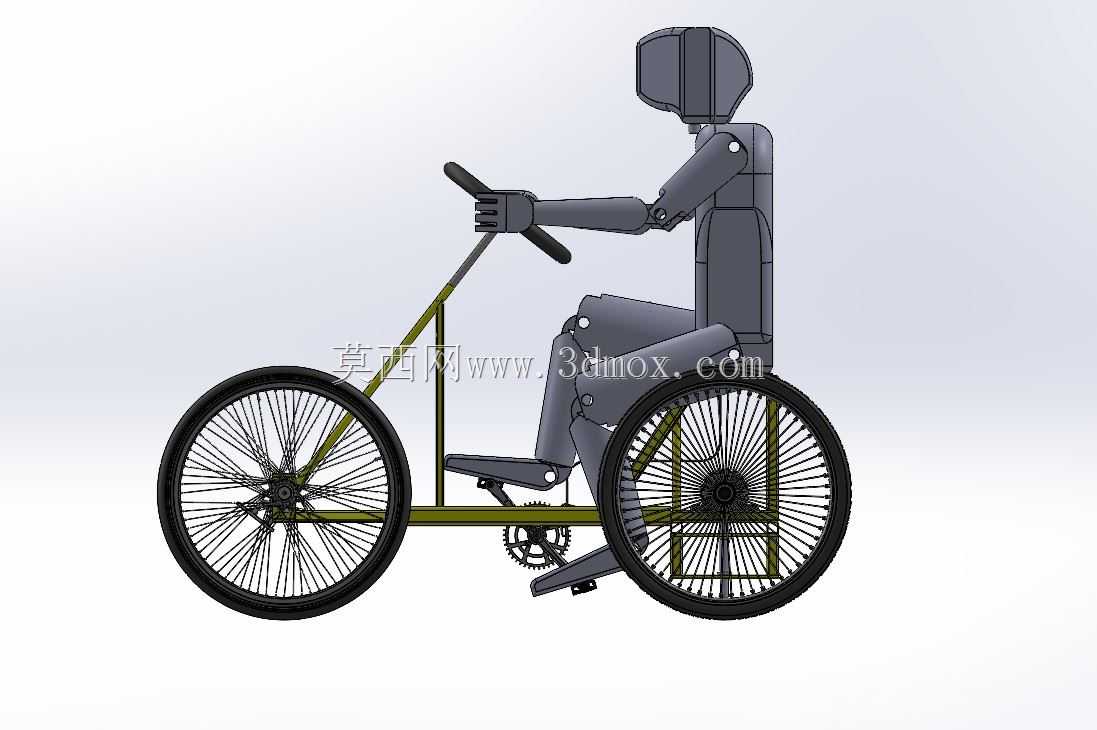

　　树木周边灵活转向，不需要反复进退调整位置。安装边界方面，所有传动部件都布置在车架内侧的封闭空间内，外侧没有突出的尖锐结构，避免作业时剐蹭周边绿植或者绊倒操作人员；切割刀盘的安装高度支持三档调节，最低留茬高度20mm，最高留茬高度70mm，可以根据不同草种的养护需求调整切割高度，调节结构采用快拆销固定，不需要额外工具即可完成档位切换；行走轮采用带辐条的充气橡胶轮，轮径设置为20英寸，既能够越过草坪上30mm以内的小土坡或者落叶堆积层，也不会因为轮径过大导致整体重心过高；座椅的安装位置经过重心匹配，操作者坐立时整机的重心落在四个轮体的中心区域，即使在15度以内的坡地作业也不会出现翘头或者侧倾的问题；脚踏曲柄的长度设置为170mm，

　　匹配普通人的腿部踩踏行程，长时间作业不会产生过度的肌肉疲劳，传动链条外侧加装了可拆卸的防护壳，避免草屑或者泥土卡入链节导致传动卡滞，日常维护只需要定期清理防护壳内的积草、给链节加注润滑脂即可，不需要复杂的保养流程。刀盘部分采用甩刀式结构，相比固定刀片结构，碰到硬土块或者小石子时刀体可以自动回弹避让，不会出现刀片崩断或者卡死机件的问题，刀盘的护罩边缘做了卷边处理，能够阻挡切割时带起的草屑飞溅，避免草屑打到操作者身上或者飞入周边的人行区域。整车的所有焊接部位都做了打磨处理，没有虚焊或者焊瘤残留，车架表面采用喷塑处理，长期在户外潮湿草坪环境作业也不会轻易出现锈蚀问题，各个转动部位都加装了含油轴承，不需要频繁加注润滑油也能保持顺畅转动。
