豪斯肯系列服务密钥连接组件结构

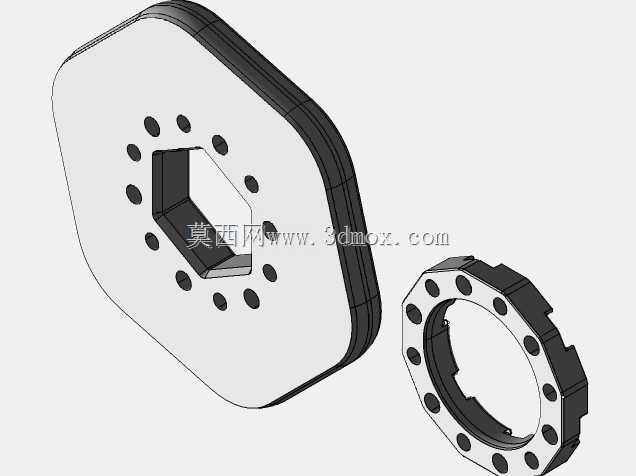

　　在工业快换连接系统的实际应用场景里，这类服务密钥组件常被集成在自动化产线的快换工装、模块化夹具的对接端，承担对接身份识别、对接位置锁紧定位的核心作用，不少汽车焊装线的焊枪快换盘、3C电子装配线的工装快换模块上，都能见到同结构原理的部件。从结构功能来看，该组件分为公端对接座与母端锁紧环两个核心部分，公端主体采用切边八角形的外轮廓设计，这种非圆轮廓并非出于外观考量，而是为了在对接时提供周向防转的物理限位，避免对接完成后两端出现相对转动，影响内部气路、电路或者信号通路的对接精度。公端中心设置的内六角通孔，一方面是作为对接时的导向定位基准，和母端对应的六角凸台配合实现快速初定位，另一方面也可作为锁紧机构的驱动通道，

　　借助内六角工具即可完成锁紧状态的切换，无需额外定制专用工装，适配车间常规工具的使用场景。公端端面上沿周向均匀排布的12个通孔，是用于穿设固定螺栓的安装位，孔位的节圆尺寸经过严格计算，既保证和对应规格的快换盘安装孔位完全匹配，也让螺栓锁紧后的受力均匀分布，避免局部应力集中导致的连接松动。母端的环形锁紧环外侧设置有均匀分布的齿状凸台，这些凸台是用于和外部的锁紧拨叉配合，当公母端完成初定位后，拨叉卡入凸台间隙转动锁紧环，即可带动内部的钢珠或者卡爪卡入公端对应的锁紧槽，实现两端的刚性锁止，这种齿状结构的齿形角度经过反复校核，既保证拨叉驱动时的受力角度合理，不会出现卡滞，也能在锁止状态下承受足够的轴向拉脱力，满足产线快速切换工装时的负载要求。

　　从安装边界来看，公端的整体厚度控制在适配常规快换盘的安装槽深度范围内，切边后的外轮廓最大尺寸对应wd45、wd50、wd60三个不同的规格，可适配不同负载等级的快换需求，安装时公端通过端面的螺栓固定在工装侧的对接板上，螺栓沉头深度经过设计，锁紧后螺栓头完全沉入端面以下，不会在对接时和母端产生干涉。母端锁紧环的内圈设置有和公端外轮廓匹配的导向斜面，对接时即使存在一定的位置偏差，也能通过斜面的引导实现自动对中，降低对接时的对位难度，哪怕是人工辅助对接的场景，也能快速完成对位操作，不需要反复调整位置。在设计思路上，该结构没有采用复杂的集成式设计，而是将定位、锁紧、安装的功能拆分到不同的结构特征上，每个特征承担单一的功能，既降低了加工难度，

　　也让后期的维护更换更加便捷，比如锁紧环出现磨损时，不需要更换整个对接组件，只需要单独更换锁紧环即可恢复锁紧精度，大幅降低了产线的维护成本。从实际使用的工况适配性来看，该组件的结构没有易积屑的死角，在焊装车间存在焊渣飞溅、金属碎屑的场景下，碎屑不容易在对接面堆积，减少了因为碎屑卡滞导致的对接失败问题，同时金属材质的主体结构也能承受一定的冲击载荷，在频繁快换的使用场景下，结构的疲劳寿命能满足产线长期运行的要求。在建模过程中，这类结构需要重点关注各个配合面的公差匹配，比如公端外轮廓和母端内圈的配合间隙，既要保证对接时的顺畅度，也要控制间隙量避免对接后出现过大的晃动，周向安装孔的位置度公差需要严格控制，否则会出现安装时螺栓无法穿入的问题，锁紧环的齿形位置也需要和公端的锁紧位置对应，保证转动到锁止位置时卡爪能完全卡入锁紧槽，不会出现锁止不到位的情况。对于结构设计从业者来说，这类快换连接组件的设计核心是在保证连接刚性的前提下，尽可能降低对接操作的难度，同时兼顾加工和维护的便捷性，该组件的结构设计刚好平衡了这几点需求，没有冗余的结构特征，每个特征都有明确的工程用途，是模块化快换结构里比较典型的实用设计。
