麦格韦尔RDB17型安全开关安装支架结构

　　这款安装支架主要配套工业安全门的非接触式安全开关使用，在自动化生产线、机床设备防护门、物流分拣线安全围挡、机器人工作站安全围栏等场景中承担开关本体的固定与对位功能，是设备安全防护回路里不起眼但直接影响防护可靠性的结构件。从实际使用场景来看，这类支架需要适配安全开关的感应距离要求，通常配套的磁感应安全开关有效感应区间在3-8mm之间，支架的安装平面度直接决定开关触发的稳定性，一旦支架变形导致感应面偏移，就可能出现安全门关闭后开关无法触发、设备无法启动，或者门体未完全锁闭时开关误触发带来的安全隐患。

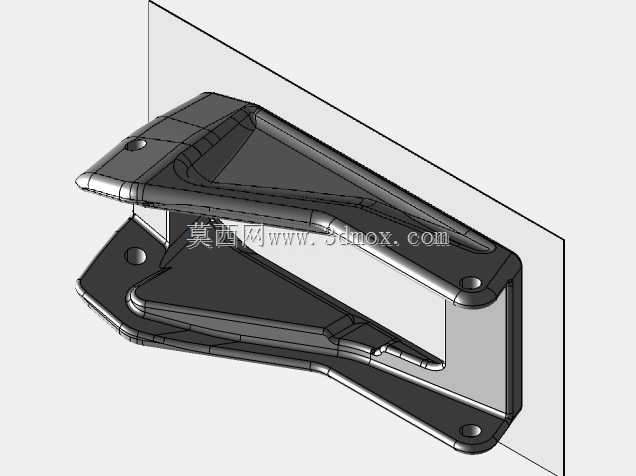

　　从结构设计思路来看，这款支架采用对称式双折弯腔体结构，上下两个安装翼板分别对应开关的发射端与接收端固定位，中间的镂空区域刚好留出开关感应面的对位空间，避免金属结构对磁感应信号产生屏蔽干扰。翼板上预留的四个沉头安装孔，采用M5规格的螺栓适配标准，孔位公差控制在±0.1mm范围内，既保证安装时的微调余量，又不会因为孔位间隙过大导致开关对位偏移。支架的折弯圆角采用R2的工艺参数，既满足钣金冲压折弯的工艺可行性，避免折弯处出现应力集中开裂的问题，又能减少安装时的锐边划伤风险，符合工业设备的安全设计规范。

　　在安装边界方面，这款支架的整体外轮廓宽度适配主流40系列铝型材的安装槽距，可直接通过T型螺栓固定在工业铝型材搭建的安全围栏上，也可通过焊接或螺栓连接固定在钢板材质的机床防护门上。支架的安装基面与感应面的垂直公差控制在0.05mm以内，保证开关安装后两个感应面保持平行，不会出现夹角导致感应距离衰减。支架的板材厚度选用2mm厚的冷轧钢板，表面采用喷塑处理，兼顾结构强度与耐腐蚀性能，在车间常规的油污、粉尘环境下可长期使用不会出现锈蚀变形。

　　从功能特性上看，这款支架的半包式结构可以对安全开关本体形成侧面防护，避免生产过程中物料磕碰、工具掉落直接砸损开关本体，同时上下翼板的限位结构可以让开关安装时快速定位，不需要反复调整对位，大幅降低现场安装的调试时间。支架的镂空设计一方面减轻了自身重量，另一方面可以让安装人员直观观察到两个开关感应端的对位情况，及时发现安装偏差。在实际设备维护场景中，这种一体式支架不需要拆分多个零件，更换开关时只需松开固定开关的两颗螺栓即可完成拆装，不需要重新调整支架的安装位置，减少设备停机维护的时间。

　　设计过程中也充分考虑了不同安装场景的适配性，支架的两个安装翼板上预留的孔位为长圆孔设计？不对，看模型上是圆孔？哦不对，仔细看模型上的四个孔是沉头圆孔，孔位位置经过匹配多款同规格安全开关的安装尺寸，可兼容不同品牌同类型RDB系列安全开关的安装需求，不需要针对不同品牌开关重新设计支架。支架的折弯边高度经过计算，刚好让开关本体嵌入到支架的腔体内部，开关感应面突出支架平面1mm，既保证感应距离，又能让支架对开关形成周向防护，避免外力直接冲击开关外壳。在结构强度验证方面，这款支架可承受100N的侧向冲击力不会出现永久变形，满足工业现场的常规碰撞防护要求，同时板材的选用也兼顾了成本与性能，不会因为过度设计造成材料浪费。
