面板安装式快锁型PMAGGEN3连接构件

　　这类带法兰盘的开槽胀紧式连接构件，最早是为通讯机柜内部板卡与面板的快速装拆需求开发的，现在已经广泛延伸到工业控制箱、车载电子模组、小型检测设备的面板与机架连接场景里，替代传统的螺丝锁紧结构，能大幅减少现场装配的工时，也能避免反复拆装带来的螺纹滑牙问题。从实际使用场景来看，这类构件不需要额外的安装工具，作业人员徒手就能完成装拆，在需要频繁打开面板做内部调试、检修的设备上优势尤其明显，比如户外通讯基站的配线箱、生产线旁的小型操作终端、实验室的便携检测仪器，都能看到这类结构的应用。

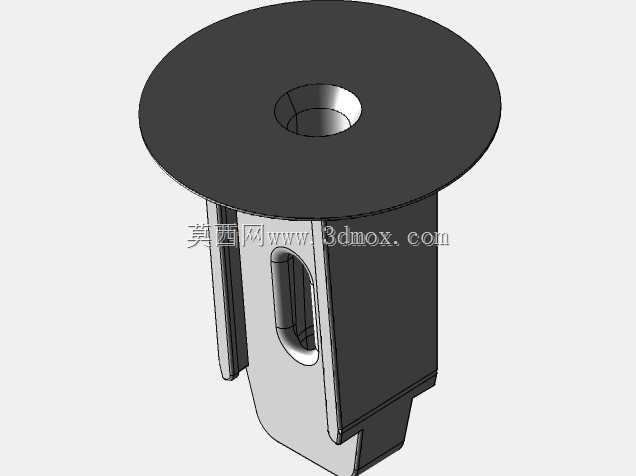

　　从功能特性上看，构件顶部的大直径法兰盘是主要的受力承载面，安装后法兰盘完全贴附在面板外侧，能均匀分散锁紧力，避免薄面板因为局部应力过大出现凹陷变形；下方的开槽柱体是核心的胀紧锁紧结构，柱体上对称开设的通槽让柱壁具备合适的弹性形变能力，插入预制的安装孔后，柱壁会先向内收缩，穿过安装孔后靠自身弹性向外撑开，卡在面板的内侧，实现无额外紧固件的自锁固定。柱体侧面开设的长圆孔并不是工艺减重孔，实际是用来适配内部走线或者配套锁销的定位，当需要更高等级的防松要求时，可以在这个孔位穿入细钢丝或者塑料锁销，避免设备在振动工况下出现构件松脱的问题。

　　做这个构件的结构设计时，首先要匹配的是常用面板的安装孔公差，常规适配的面板厚度在1mm到3mm之间，安装孔的直径公差控制在H12级别就能保证顺畅插入同时不会出现过大的旷量；柱体的开槽宽度需要根据材料的弹性模量做匹配，要是用常用的PA66加玻纤材料，开槽宽度设为柱体直径的六分之一左右，就能保证插入时的形变阻力在徒手操作的舒适区间，同时锁紧后的拔出力能达到150N以上，满足常规工业设备的抗振动要求。法兰盘的直径设计要比安装孔直径大出至少8mm，一方面能覆盖安装孔周边的面板毛刺、裁切瑕疵，另一方面也能增大接触面积，降低面板表面的压应力，避免在喷涂或者氧化处理的面板表面留下压痕。柱体的插入端做了15度的导向倒角，能让作业人员不需要精准对位就能快速把构件插入安装孔，哪怕是视线不好的设备内部暗装位置，也能靠手感完成装配。

　　安装边界上需要注意，这类构件的安装孔中心距离面板边缘的最小距离不能小于法兰盘半径加2mm，不然法兰盘会超出面板边缘，无法完全贴附；多个同类型构件并排安装时，孔中心距要留够至少3mm的间隙，避免相邻构件的柱体在胀紧时出现互相干涉。如果是用在有防水要求的面板上，可以在法兰盘和面板之间增加一层0.5mm厚的EPDM密封垫，靠法兰盘的锁紧压力压缩密封垫，就能达到IP65级别的面板防水效果，不需要额外做密封结构设计。另外柱体的内部通孔是用来穿装固定螺杆或者走线的，通孔的直径要比配套穿装件的直径大0.2mm，避免穿装时刮伤线材表面或者螺杆的螺纹镀层。

　　从建模的细节来看，这类构件的所有棱边都做了R0.3的圆角处理，一方面是注塑生产时能减少应力集中，避免构件在反复胀紧收缩时出现开裂，另一方面也能避免装配时锋利的棱边刮伤作业人员的手，或者刮破配套的线材绝缘层。柱体的内壁和外壁都做了0.5度的拔模斜度，适配注塑生产的脱模要求，不会出现脱模拉伤的问题，同时斜度带来的尺寸微小变化也不会影响实际的锁紧性能，因为核心的锁紧力是靠柱壁的弹性形变提供的，不是靠柱面和安装孔的过盈配合。
