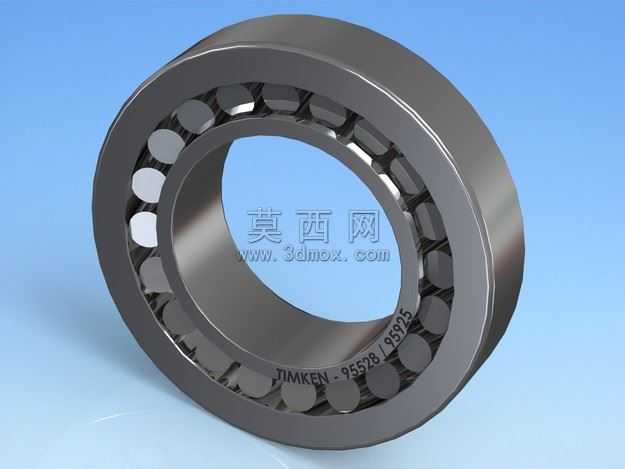

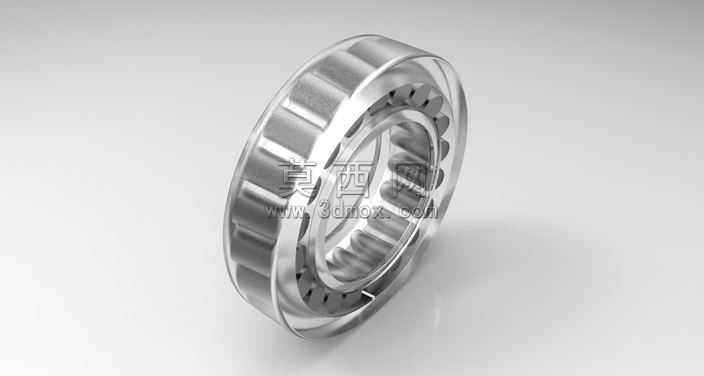

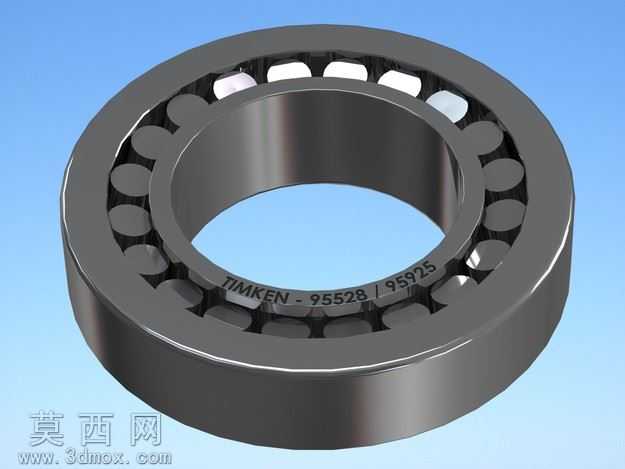

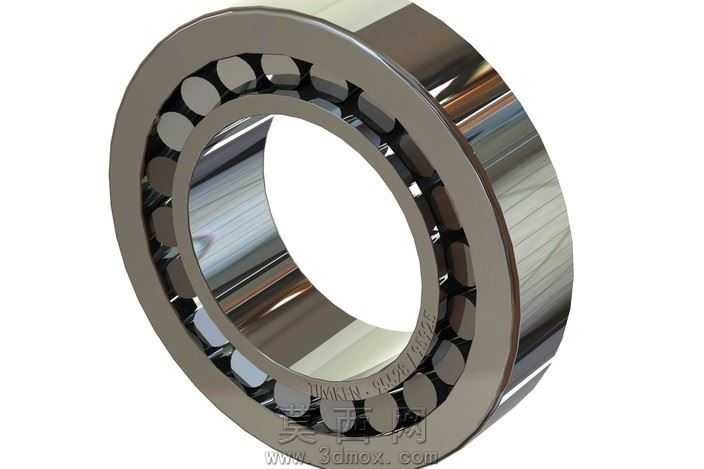

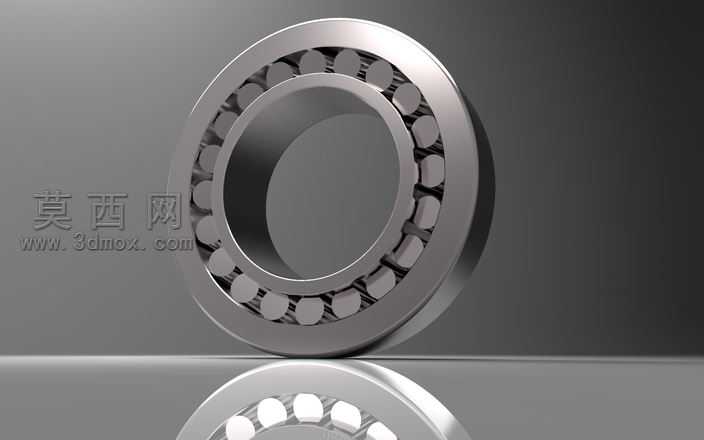

TIMKEN95528-95925圆柱滚子轴承三维设计

本作品为TIMKEN95528-95925型号圆柱滚子轴承的三维参数化建模成果，建模过程严格遵循该型号轴承的官方尺寸规范，还原真实产品的结构比例与细节特征。建模阶段以旋转特征为基础构建轴承内圈、外圈的主体轮廓，针对内圈外侧、外圈内侧的滚道曲面，通过精确的曲率参数约束保证滚道的圆柱度与同轴度，确保后续滚子装配后符合实际运动配合关系。滚动体部分采用阵列特征完成所有圆柱滚子的排布，严格控制滚子的直径、长度以及相邻滚子的间隙参数，还原保持架对滚子的限位结构，保持架的兜孔结构通过拉伸切除与圆周阵列完成，保证每个兜孔与滚子的间隙符合真实轴承的装配公差要求。材质渲染阶段，针对轴承的金属材质特性，为内圈、外圈、滚子赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，还原轴承钢表面经精密磨削后的高光金属质感，同时为保持架赋予对应的合金材质，区分不同部件的材质视觉差异，渲染过程中添加柔和的环境光与定向光源，突出轴承曲面的光影层次，清晰展现滚道、滚子、保持架的结构衔接关系。设计过程中重点还原了该型号轴承的径向承载结构特征，通过合理的装配约束还原内圈、外圈与滚动体的配合关系，可直观展示轴承的内部构造与运动原理，模型结构完整无冗余特征，各部件可单独拆分用于装配演示、运动仿真等场景，能够为机械传动系统设计、轴承选型验证、机械原理教学等场景提供精准的三维数字模型支撑。
