PET基板包装用真空成型模具结构

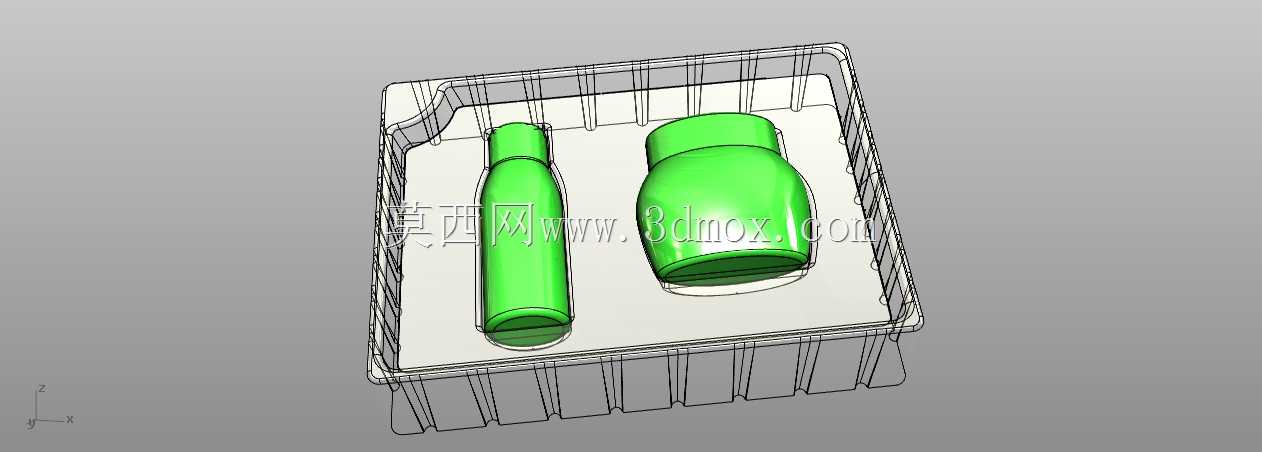

　　在快消品、日化产品的内包装生产环节，真空成型模具是PET吸塑包装制程里的核心工装部件，直接决定吸塑托盘的成型精度、产品适配度与批量生产的良率。这套模具针对500微米厚度的PET基板吸塑工艺开发，核心功能是在真空吸塑作业时，将加热软化的PET片材均匀吸附贴合在模腔表面，冷却后形成与内置产品轮廓完全匹配的定位托盘，实现瓶装、罐类日化或食品产品的内嵌式固定，避免产品在仓储、运输环节出现晃动、磕碰、表面刮花等问题。

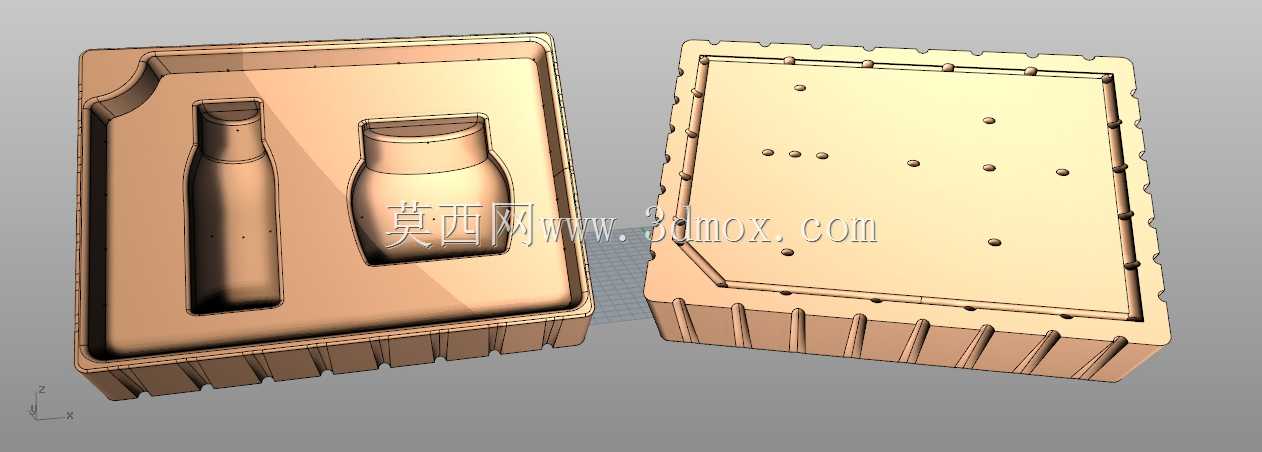

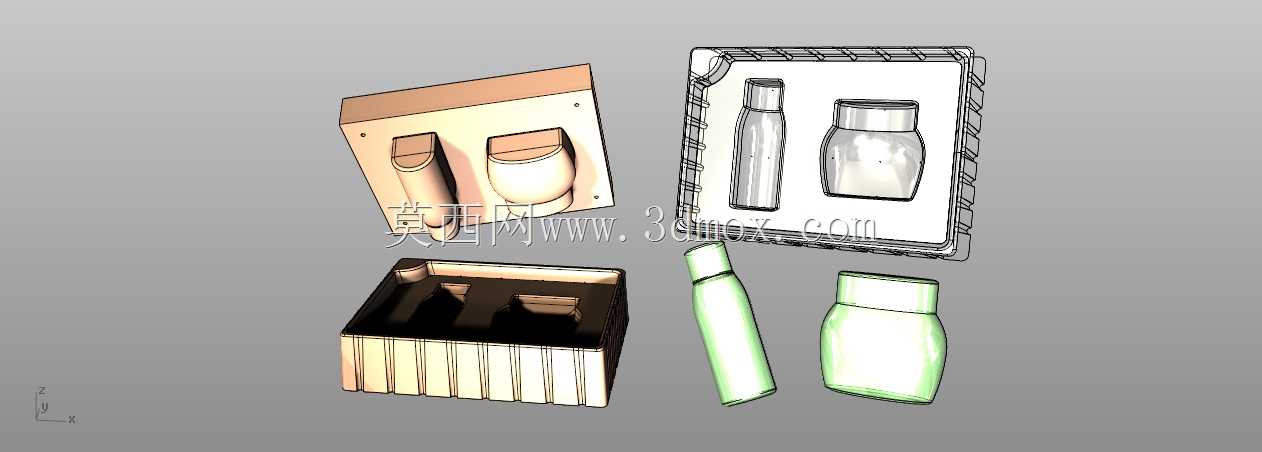

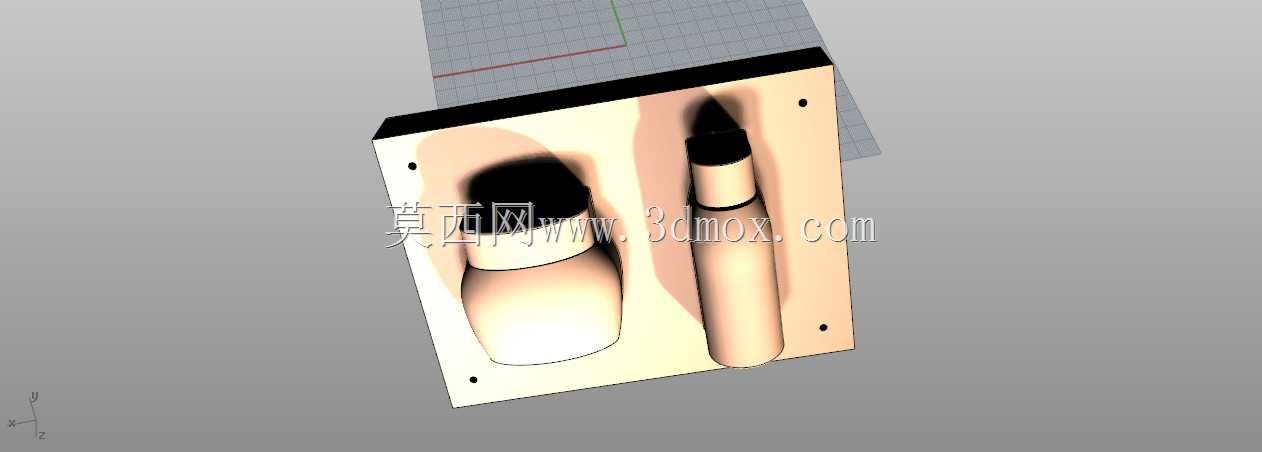

　　从结构设计逻辑来看，整套模具分为上下两个配合单元，带成型腔的下模部分直接对应托盘的容纳结构，模腔轮廓完全复刻被包装产品的外形曲面，针对瓶身的细长锥面、罐类产品的弧面过渡段都做了0.8-1.2mm的脱模斜度处理，既保证PET片材在真空吸附时能完全贴合模腔复刻出精准的定位凹槽，也能在冷却脱模时避免卡滞，减少成型件的拉扯变形。模腔边缘做了R1.5的圆角过渡，避免PET片材在拉伸成型过程中出现应力集中导致的局部厚度过薄、甚至穿孔破裂的问题。模具的上模为压合封边结构，周边均匀分布的定位凸点与下模的定位孔一一对应，合模时能精准压紧PET片材的边缘区域，保证真空腔室的密封性，避免漏压导致的成型轮廓不清晰、边缘褶皱等不良。模具侧边的竖向加强筋结构，一方面是提升模具整体的刚性，减少长期循环受热受压下的模腔变形，另一方面也作为散热筋加快成型后PET件的冷却速度，缩短单模作业周期，提升批量生产效率。

　　从安装适配边界来看，模具的整体外形为矩形结构，周边的齿状封边结构完全匹配常规全自动真空吸塑成型机的送料、压合工位尺寸，不需要额外做安装转接板就能直接固定在设备的模架平台上，模腔的排布间距适配常规PET片材的幅宽，一次成型即可完成单个托盘的完整结构，不需要后续二次裁切修边就能直接进入包装工序。模具本体采用复合材料加工而成，表面做了抛光处理，粗糙度控制在Ra0.8以内，既保证成型后的PET托盘表面光滑无划痕，也能减少脱模时的摩擦阻力，降低脱模难度。模具表面分布的细小真空吸气孔，孔径控制在0.5mm，按照模腔曲面的曲率变化均匀排布，在曲面弧度大、拉伸深度深的区域适当加密孔位，保证真空吸附时片材各位置的受力均匀，让PET材料在拉伸过程中均匀流动分配到托盘的各个区域，避免局部壁厚不均导致的托盘支撑强度不足问题。

　　在实际生产应用中，这套模具适配常规的连续式真空吸塑生产线，加热段温度控制在120-140摄氏度区间时，PET片材达到软化状态，合模后真空度维持在-0.08MPa以上即可在3-5秒内完成片材的吸附成型，配合模具自带的散热结构，冷却时间控制在8秒以内即可完成脱模，单模作业周期稳定在15秒左右，能满足中小批量包装件的生产需求。模腔的定位凹槽深度完全匹配被包装产品的重心位置，瓶类产品的凹槽深度覆盖瓶身70%的高度，罐类产品的凹槽覆盖罐身60%的高度，产品放入托盘后不会出现倾倒、偏移，配合外包装盒组装后，整体的抗跌落、抗振动性能满足常规物流运输的要求。针对长期生产的磨损问题，模具的封边位置做了局部加厚处理，合模压紧时的受力集中区域预留了0.2mm的修磨余量，在长期使用出现封边压合不严的情况时，只需要对封边面做少量修磨就能恢复密封性能，不需要整体更换模具，有效降低工装的维护成本。
