手动刀具刃磨专用工装结构设计

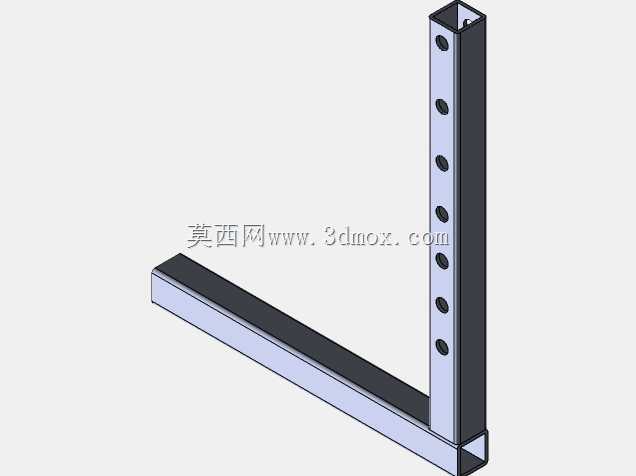

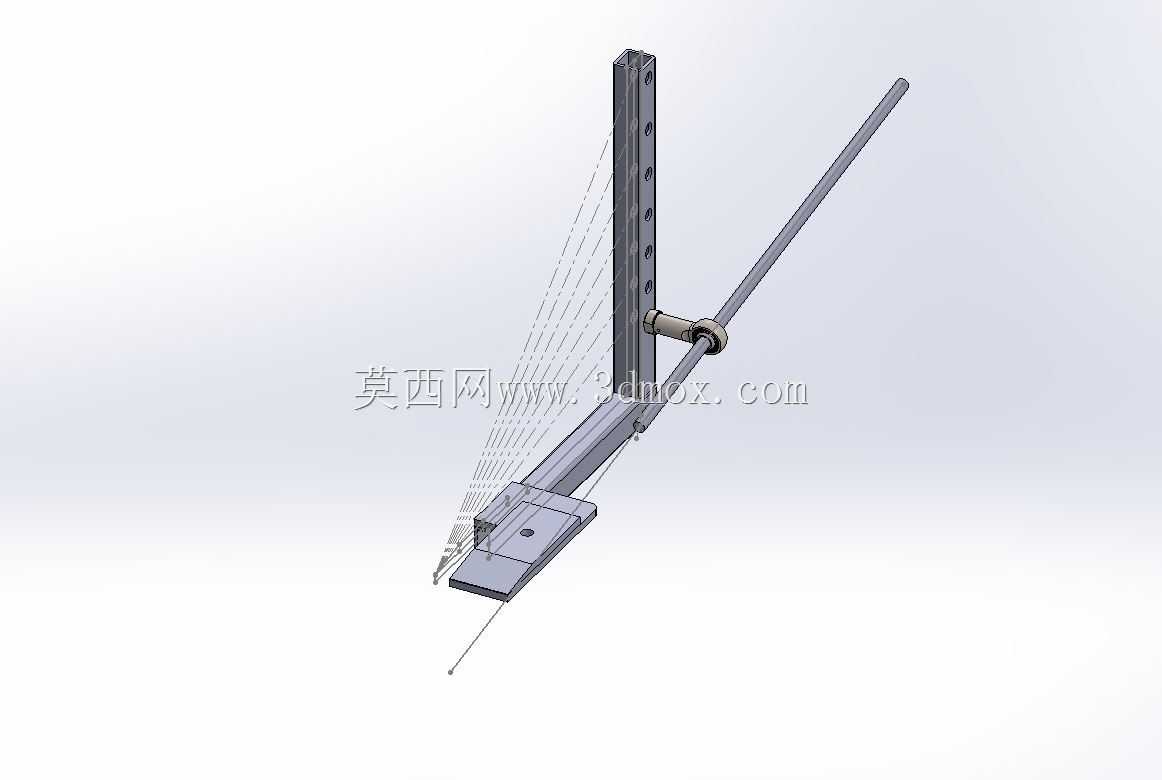

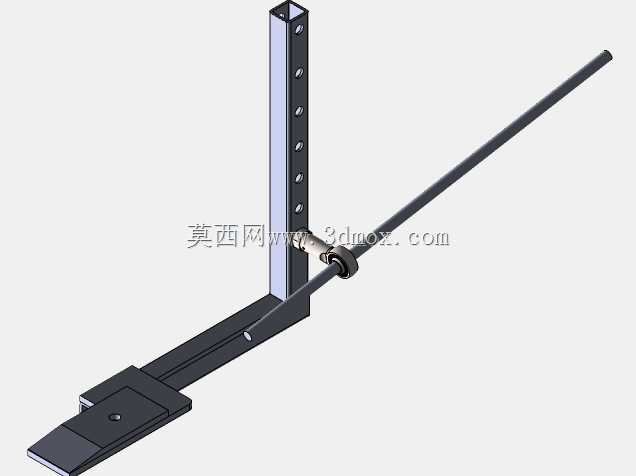

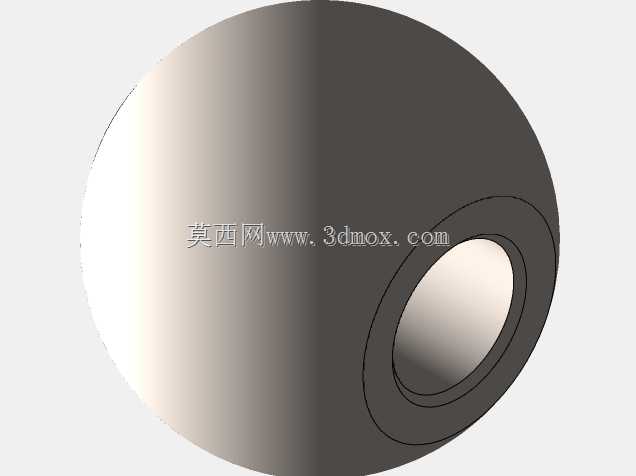

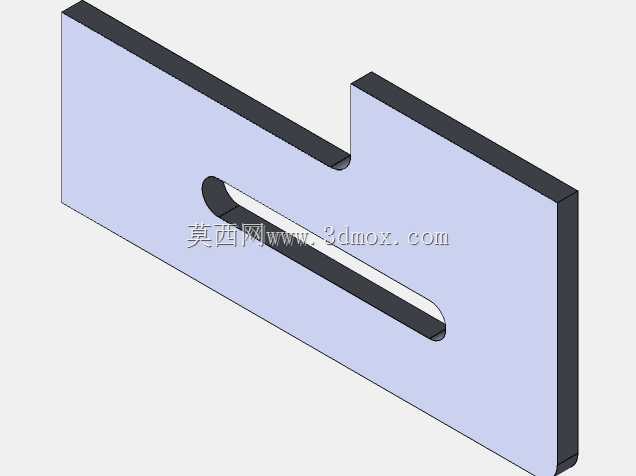

　　在小型加工车间、户外维修作业、个体五金加工场景中，大批量刀具集中修磨的需求占比并不高，更多时候需要对单把车刀、木工刨刀、园林修枝刀、小型五金刃具进行即时刃磨，大型全自动刃磨设备不仅占用场地，启动准备流程繁琐，对于小批量零散修磨作业而言性价比极低，这款手动刃磨工装正是针对这类零散修磨场景设计的便携作业装置。从结构设计逻辑来看，整套装置采用分体式可调结构，底部为带定位槽的铸铁基座，基座上预留了砂轮或油石的安装工位，可适配不同粒度的油石、小型金刚石砂轮片，无需额外配置动力源，完全依靠手动进给完成刃磨作业，适合无电力供应的野外维修、临时加工场景使用。立向支撑柱采用带等距调节孔的矩形型材制作，支撑柱上套装可上下滑动、周向锁止的角度调节套，

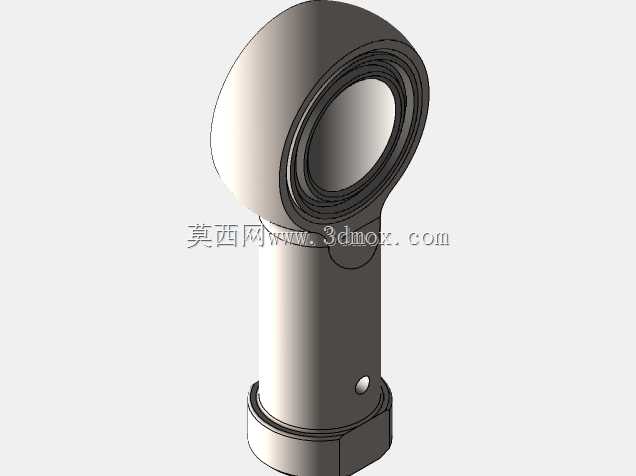

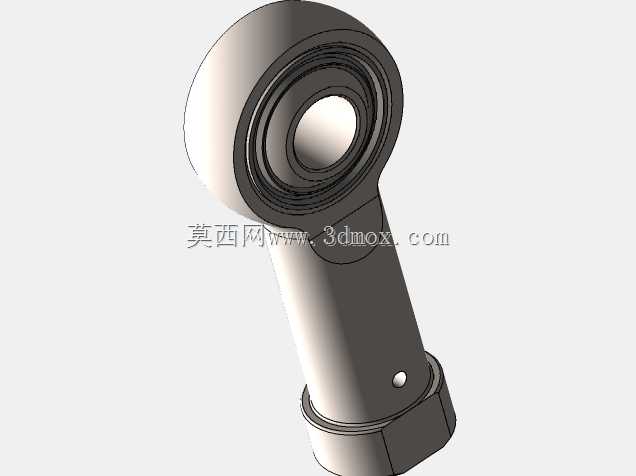

　　调节套通过铰接结构连接长操作杆，操作杆前端设置刀具装夹槽，可通过侧面的紧定螺钉固定不同厚度的直刃刀具，装夹后刀具的伸出长度可根据刃磨需求灵活调整，配合支撑柱上的调节孔定位，可实现0到45度范围内的刃磨角度无级调整，覆盖绝大多数直刃刀具的标准刃磨角度需求。操作杆与角度调节套的铰接部位设置了阻尼衬套，手动摆动操作杆时可保持稳定的进给速度，避免刃磨过程中刀具抖动导致刃口出现崩边、退火问题，相比手持刀具直接在砂轮上修磨的方式，这套工装可将刃口角度误差控制在1度以内，刃磨后的刃口直线度远高于手持操作的精度。从安装边界来看，整套装置底部基座的长宽尺寸控制在300mm150mm范围内，总高度在展开操作杆时不超过800mm，

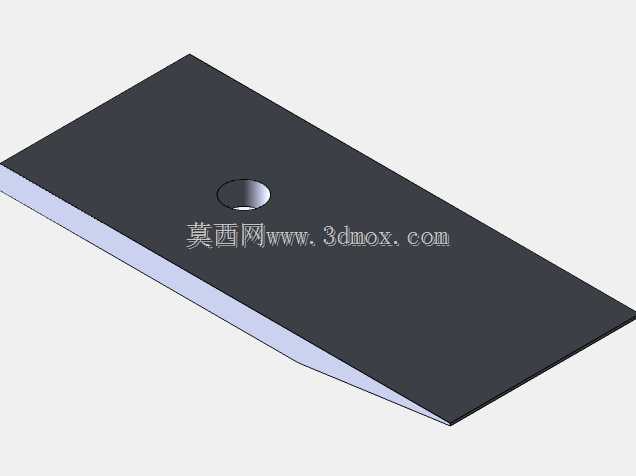

　　收纳时可将操作杆旋转至与支撑柱平行状态，整体收纳尺寸可缩小至400mm150mm*100mm，可直接放入普通五金工具箱携带，无需固定安装在工作台面上，作业时只需通过基座底部的磁吸块或快速夹钳固定在平整的金属台面、木质工作台面上即可使用，对安装场地的平整度、承载能力没有特殊要求。在功能设计上，这套工装没有设置复杂的传动结构，所有调节部位均采用手动锁止结构，日常维护仅需定期在铰接部位涂抹润滑脂即可，没有易损的电子元件、传动皮带，故障率极低，适合非专业设备操作人员使用。针对不同类型刀具的刃磨需求，刀具装夹槽可更换不同厚度的垫片，适配从0.5mm厚度的薄木工刨刀到10mm厚度的硬质合金车刀的装夹需求，刃磨过程中可通过调整操作杆的摆动幅度，

　　控制刃口的磨削量，避免单次进给量过大导致刀具刃口过热退火，保留刀具刃口的原有硬度。在实际使用场景中，这款工装可满足木工从业者对刨刀、凿子的日常修磨，也可满足机加工操作人员对小型车刀、切断刀的现场刃磨，还可适配园林养护人员对修枝剪、嫁接刀的刃磨维护，相比传统手持刃磨方式，不仅刃磨精度更高，还可避免手部过于靠近磨削面导致的安全隐患，操作杆的长度设计符合人体工程学发力角度，长时间作业也不会出现手部过度疲劳的问题。整套结构的受力路径经过优化，刃磨过程中产生的磨削反力会通过操作杆、角度调节套直接传递到立向支撑柱，最终由底部基座承载，不会出现结构晃动、角度偏移的问题，支撑柱上的等距调节孔可快速定位常用的刃磨角度，重复装夹同类型刀具时无需重新校准角度，可大幅提升零散刀具修磨的作业效率。
