可旋转九十度多工位电机装配工装台

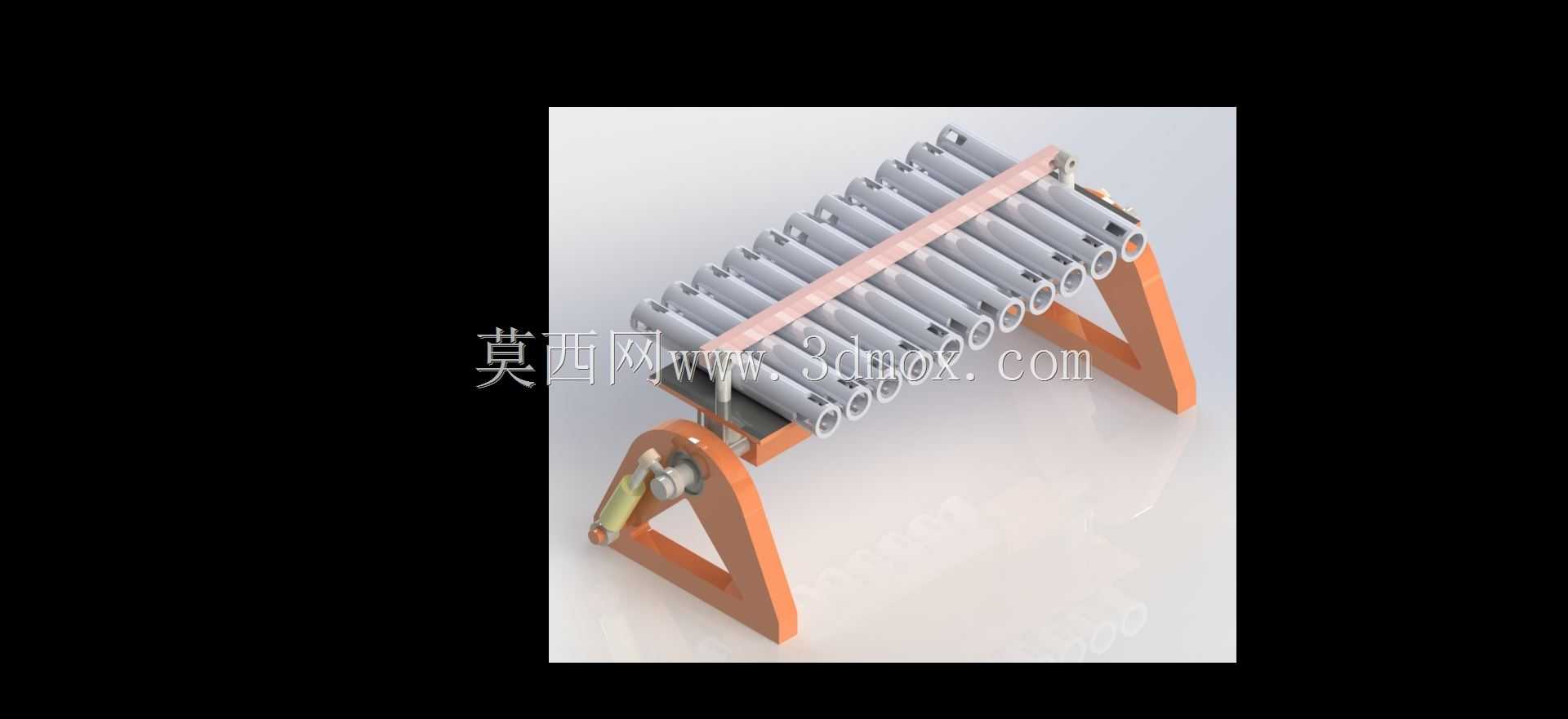

　　在中小批量电机生产、售后返修的产线环节里，这类可翻转的装配台一直是解决侧装工序操作盲区的核心工装，不少车间早期做电机端盖压装、绕组接线、壳体螺栓紧固的时候，都是把电机壳体直接放在普通平板工作台上，遇到需要操作壳体侧面、底面的工序，要么工人弯腰探身凑角度，长时间作业容易积累腰肌劳损，要么几个人合力抬着电机翻转换面，不仅效率低，还容易碰伤绕组端部的绝缘层，甚至出现壳体滑落砸伤操作人员的安全隐患。这款装配台的核心设计就是围绕单批次多台同规格电机的装配需求做的优化，台面上的定位条可以同时排布十余个待装配的电机壳体，不需要每装完一台就重新上下料，减少了反复搬运工件的辅助时间，适配小批量连续装配的作业节奏。

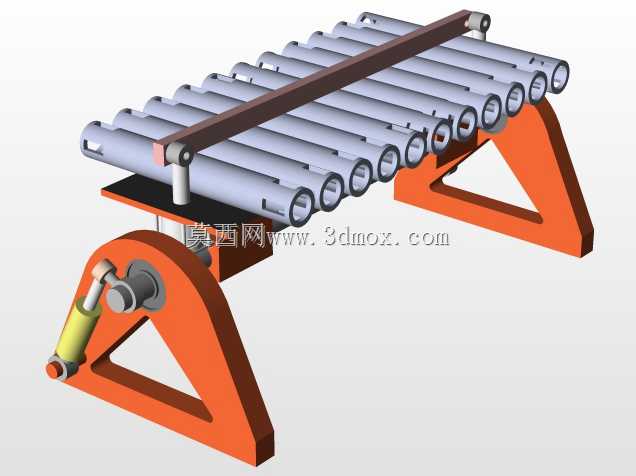

　　翻转机构的设计没有采用复杂的电动或液压驱动，而是选择了带阻尼的手动转轴结构，两侧的三角形支架作为支撑主体，把整个载料架的转轴中心设置在整体重心偏上的位置，操作人员只需要施加很小的力就能带动整个载台转动，转动到90度位置时，侧面的弹性定位销会自动卡入支架上的定位孔，不需要额外拧紧紧固手柄就能锁止角度，避免装配过程中载台意外晃动。当需要回到水平作业位置时，只需要轻拉定位销手柄，载台会在阻尼作用下缓慢回位，不会因为重力快速下坠产生冲击，不管是水平状态下做壳体上料、端盖预定位，还是翻转90度后做侧面接线、螺栓对角紧固、侧壁附件安装，都能让操作人员保持直立的作业姿态，不需要刻意迁就工件角度。

　　从安装边界来看，这款装配台的整体占地尺寸控制在1.2米长、0.5米宽的范围内，不需要对现有产线的地面做特殊改造，直接放置在硬化的车间地面上就能使用，两侧三角形支架的底部做了加宽的防滑脚垫，即使在翻转过程中整体重心偏移，也不会出现侧翻的问题。台面上的定位压条采用了可调节的长槽安装结构，不需要更换整个载台，只需要调整压条的间距，就能适配不同外径的圆柱型电机壳体，不用为每一种规格的电机单独制作装配工装，降低了车间的工装制作成本。载台的承载能力按照单台电机5公斤、12台同时排布的负载做了强度校核，转轴位置选用了带自润滑衬套的铰接结构，长期反复翻转也不会出现明显的磨损旷量，日常维护只需要定期在衬套位置涂抹少量润滑脂即可，不需要复杂的保养流程。

　　实际应用中，这类装配台除了用在电机生产的装配工序，还能适配小型圆柱类工件的多面加工作业，比如小型泵体、气动元件的装配环节，只需要更换台面上的定位块，就能快速切换适用的工件类型。和固定式的工作台相比，可翻转的结构让工件的各个操作面都能正对操作人员的视线，不仅能提升装配的精度，避免因为视角盲区出现螺栓漏紧、接线虚接的质量问题，还能减少工人无效的动作幅度，单工位的装配效率能提升三成左右。在做结构设计的时候，特意把载台的边框做了加高处理，防止装配过程中螺栓、垫片这类小零件从台面上滚落，两侧的支架上还预留了工具挂板的安装孔位，后续可以加装挂钩放置电动螺丝刀、扭矩扳手这类常用工具，让作业范围更紧凑，减少工人拿取工具的走动距离。整个结构没有采用复杂的异形零件，所有的支架、载板都是标准型材和板材切割焊接而成，加工难度低，一般的车间机修班组就能根据实际需求调整尺寸制作，不需要依赖复杂的加工设备，适配不同规模的生产车间使用。
