带扇叶传动结构的曲柄连杆机构

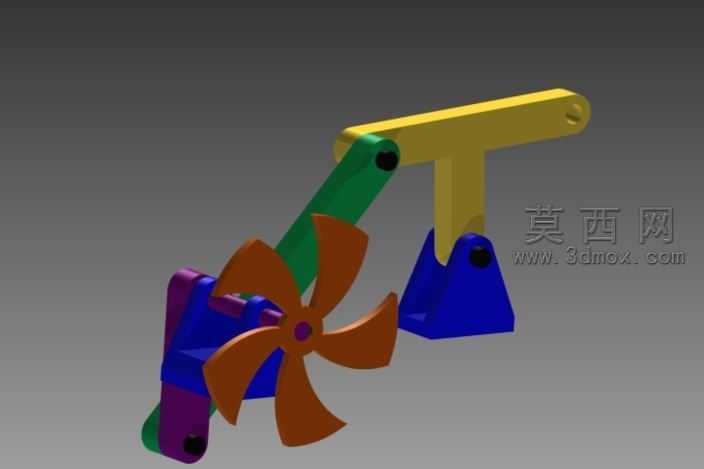

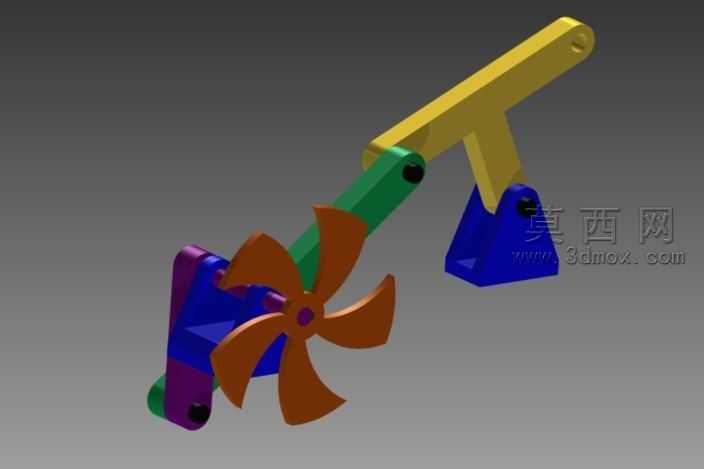

该三维模型为搭载扇叶传动组件的曲柄连杆机构，整体采用三维参数化建模方式完成，各部件尺寸经过严谨的运动干涉校验，可完整复现曲柄摇杆类机构的往复运动逻辑。建模过程中先完成基座、曲柄、连杆、摇杆、扇叶等核心零件的单独建模，再按照实际装配约束完成总装，所有铰接位置预留了标准的销轴装配间隙，确保运动仿真过程中无卡滞、无穿模问题。渲染阶段采用哑光工程塑料材质区分不同功能部件：固定基座使用深蓝色哑光材质模拟铸铁机座的厚重质感，曲柄摇杆构件采用明黄色哑光材质突出运动件的视觉辨识度，中间传动连杆使用绿色哑光材质区分传动层级，端部扇叶采用棕红色哑光材质模拟工程塑料扇叶的质感，铰接销轴位置使用黑色哑光材质模拟标准紧固件的外观。结构设计上，该机构将传统曲柄摇杆机构的输出端与六叶扇叶组件联动，曲柄做整周回转运动时，通过连杆带动摇杆做定角度往复摆动，同时联动扇叶完成定轴旋转，可直观展示回转运动、往复摆动、定轴旋转三种运动形式的转换逻辑。设计思路围绕机械原理教学演示场景展开，各部件采用高对比度配色方案，方便学习者快速区分固定件、主动件、从动件、末端执行件的层级关系，所有非标准件均采用简化建模逻辑，去除了不必要的工艺倒角、螺纹等细节，既降低了模型整体面数提升运行流畅度，又不会干扰核心运动结构的展示效果，装配约束完全遵循实际机械装配工艺，铰接副、移动副的约束关系与真实机械结构完全一致，可直接用于运动仿真、原理演示、教学课件制作等场景。
