工业流体输送用双缸隔膜式力泵结构

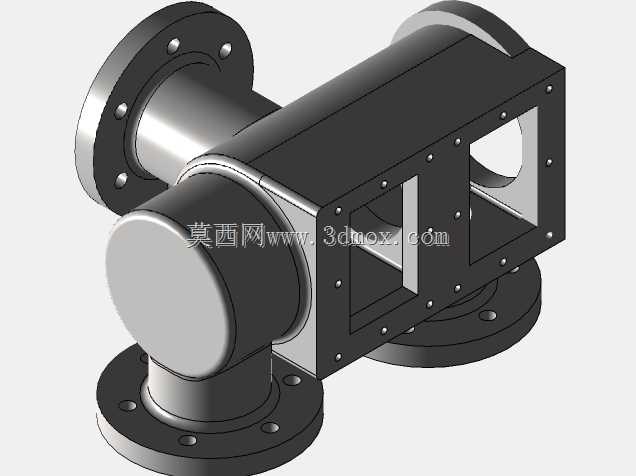

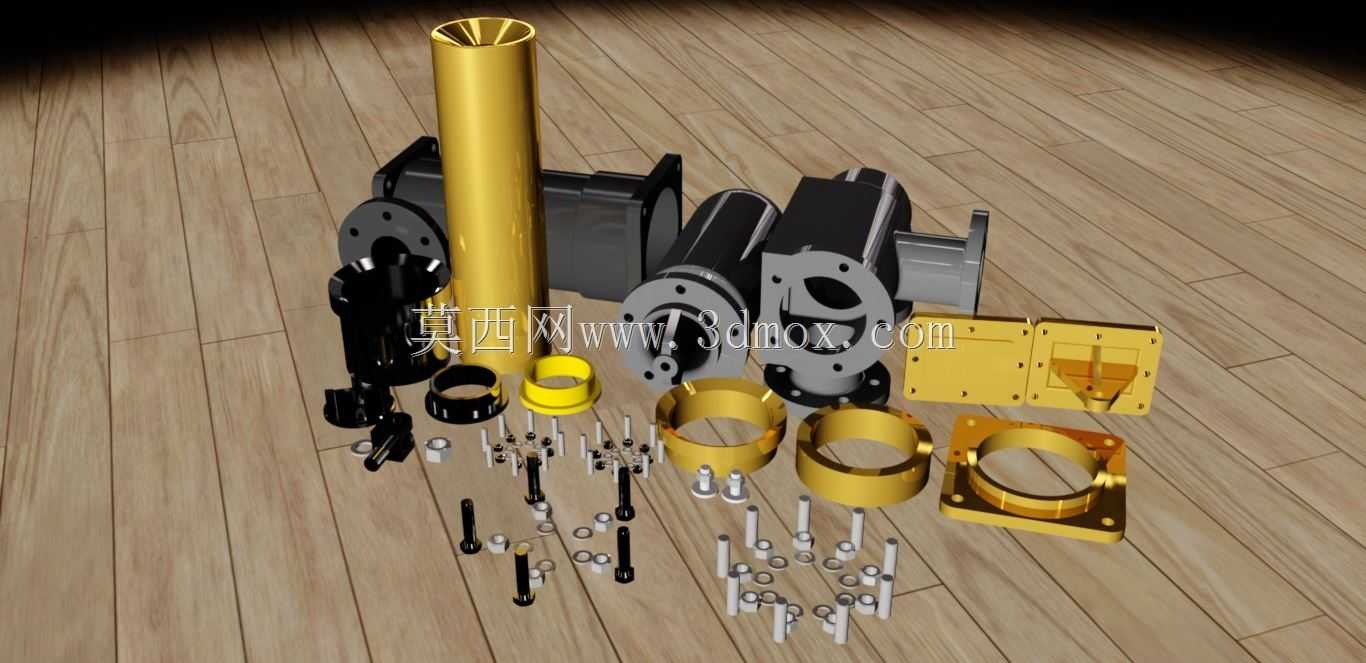

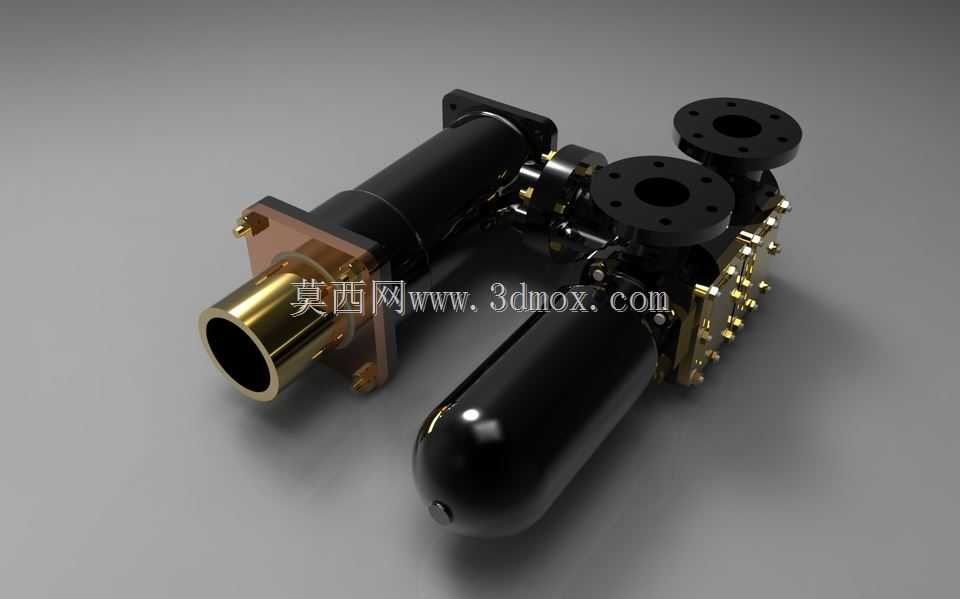

这款双缸结构的力泵，主要面向工业场景中带轻微杂质的流体介质输送工况，常见于化工配料、污水处理药剂投加、食品级流体无接触输送、小型液压系统动力供给等场景，相比单缸泵结构，双缸布局能抵消单缸往复运动产生的流量脉动，让出口端的流体压力波动控制在更小范围，降低后端管路的水锤冲击风险。从结构设计来看，泵体采用卧式双缸平行布局，两个黑色的圆柱形缸体分别承担吸程与冲程的交替作业，端部的法兰接口采用标准PN16压力等级的法兰盘设计，法兰盘上的螺栓孔位完全匹配通用工业管路的安装尺寸，不需要额外做转接法兰就能直接对接现有管路，安装端的方形安装座预留了四个沉头安装孔，安装座与缸体之间设置了铜质密封隔层，既可以隔绝缸体作业时的振动传递到安装基座，也能避免金属硬接触产生的电化学腐蚀，延长安装面的使用寿命。泵头位置的金色紧固件采用对称排布设计，在拆解维护时可以按照对角顺序逐步松开螺栓，避免单侧受力导致泵头密封面变形，密封面处预留了密封胶圈的安装槽，既可以适配O型橡胶圈，也能根据输送介质的腐蚀性更换四氟密封垫，满足不同介质的密封需求。进出口的法兰中心距、安装座的孔位间距都做了标准化的尺寸约束，安装时不需要额外调整管路位置就能直接对位，缸体的外径尺寸控制在常规工业泵的安装预留空间范围内，替换同参数的老旧泵体时不需要重新改造安装基座。设计过程中特意将易损的密封件、单向阀结构都布置在泵头侧，日常维护时不需要拆解整个缸体，只需要拆开泵头端盖就能更换易损件，大幅缩短设备停机维护的时间。缸体尾部的圆弧端盖采用一体冲压成型结构，相比焊接端盖能承受更高的往复压力冲击，避免长期交变载荷下焊缝位置出现疲劳开裂的问题。从实际使用的角度出发，这款泵的吸程高度可以满足常规工业车间的低位槽取液需求，不需要额外加装引液装置，启动前只需要完成一次排空就能正常自吸作业，出口压力可以通过配套的压力调节阀调整，适配不同输送距离、不同扬程的管路需求，双缸交替作业的结构也让泵体运行时的振动更小，不需要做额外的混凝土减震基础，直接固定在钢制支架或者设备机架上就能稳定运行。
